        Conectores para tubo brida, de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero inoxidable de fundición de precisión 1.4308.
Tornillo de cabeza cilíndrica ISO 4762 y tuerca hexagonal ISO 4032 de acero inoxidable.
Tornillo hexagonal ISO 4017 ø a partir de 30 mm de acero inoxidable.

Versión:Pulido electrolítico.Indicación:Los conectores para tubo de 30 y 40 mm de diámetro están equipados con una tapa roscada de silicona, que protege la rosca del tornillo hexagonal frente a la suciedad y los daños.A petición:Palanca de sujeción para fijación.Accesorios:- Tubos redondos y tubos cuadrados 29050Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 29014 Conectores para tubo brida, de acero inoxidable

503 kB

Planos (vista completa)

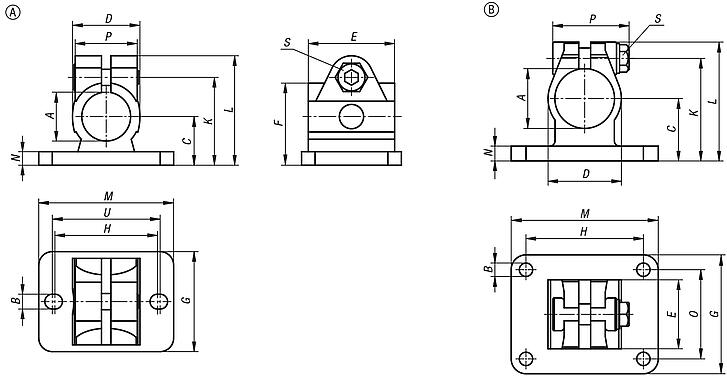

Conector para tubo, brida de acero inoxidable, forma A

Más información

Planos

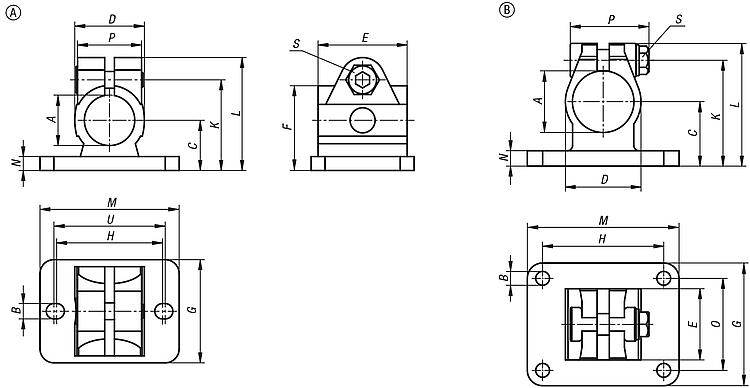

Conector para tubo, brida de acero inoxidable, forma A

Selección/filtro de artículos

Referencia	Forma	A	B	C	D	E	F	G	H	K	L	M	N	P	S	U	Precio
29014-112	A	12,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	802.48 MXN
29014-114	A	14,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	802.48 MXN
29014-116	A	16,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	802.48 MXN
29014-118	A	18,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	802.48 MXN
29014-120	A	20,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	861.84 MXN
