Descripción del artículo/Imágenes del producto

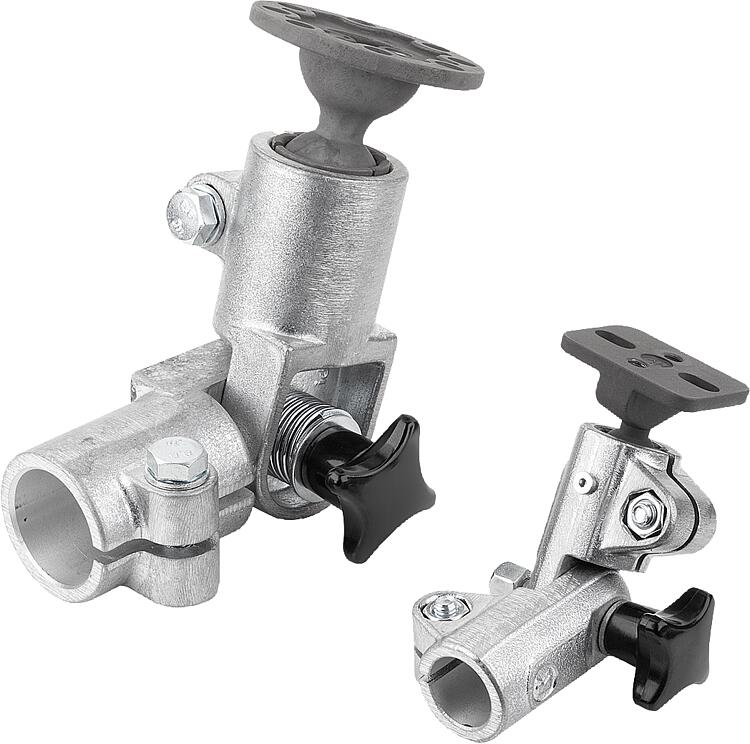

DescripciónDescripción del producto:Los conectores para tubos con articulación están diseñados con un dentado, por lo que pueden pivotar 180° en pasos de 15°.
Los conectores para tubos cuentan con una placa de conexión que puede girar 360° en la articulación esférica, por lo que ofrecen más libertad a la hora de ajustarlos.

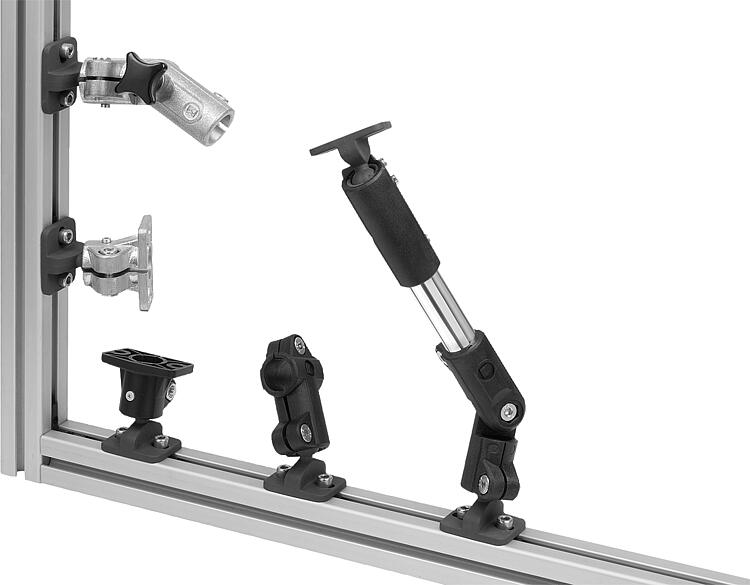

Ahí se pueden fijar y ajustar individualmente componentes como sensores, reflectores y otros elementos. Aptos para componentes que se deben orientar de forma precisa y reajustar con frecuencia.
El rango de giro de la placa de conexión es de 60°.
Material:Fundición de aluminio.
Tornillo de cabeza cilíndrica ISO 4762 y tuerca hexagonal DIN 985, acero.
Versión:Rectificado por vibración.
Tornillo de cabeza cilíndrica y tuerca hexagonal, cincado.
Indicación:Combinables con otros conectores para tubos de tamaño 18 mm y 30 mm.

Un recubrimiento especial de la superficie de la articulación esférica garantiza una sujeción altamente resistente.

Momento de torsión máx. para apretar los tornillos de fijación:
M6: 10 N m.
M8: 25 N m.
M10: 50 N m.

Las fuerzas y los momentos indicados son valores orientativos no vinculantes que pueden no alcanzarse en casos particulares debido a las distintas condiciones de uso, por ejemplo, la temperatura o las propiedades de la superficie de los perfiles que se van a sujetar.
Estos datos no constituyen una garantía de calidad ni una característica garantizada de los productos.
Accesorios:- Tubos redondos y tubos cuadrados 29050Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 29034 Conectores para tubos con articulación de aluminio y articulación esférica 402 kB

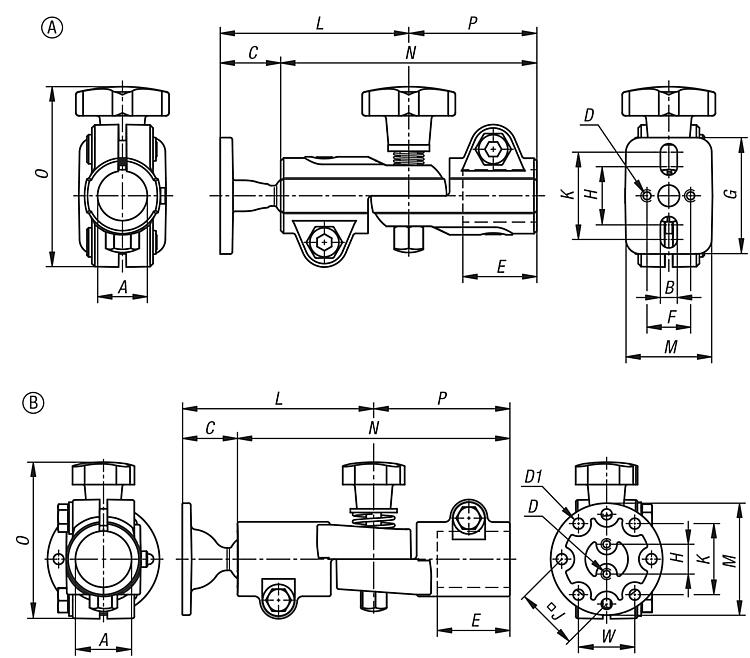

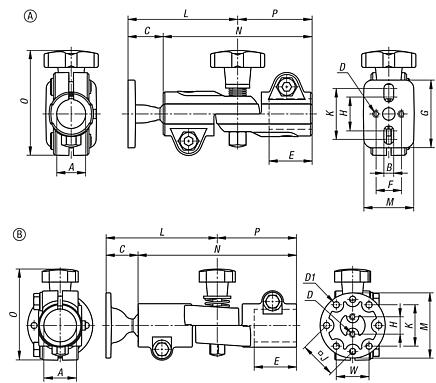

Planos (vista completa)

Conectores para tubos con articulación de aluminio y articulación esférica

Conectores para tubos con articulación de aluminio

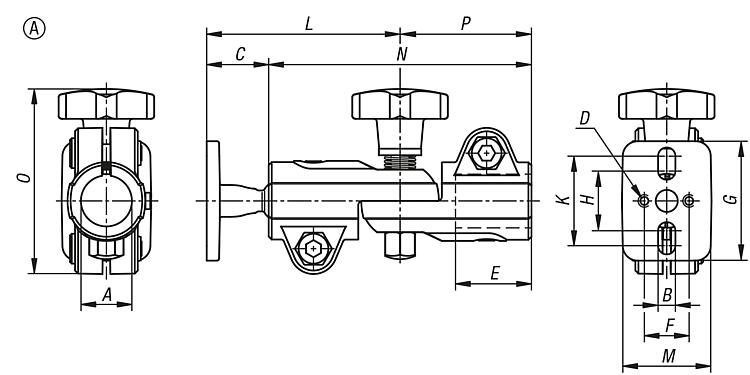

y articulación esférica, forma A

Más información

Planos

Conectores para tubos con articulación de aluminio y articulación esférica, forma A

Selección/filtro de artículos

ReferenciaFormaA

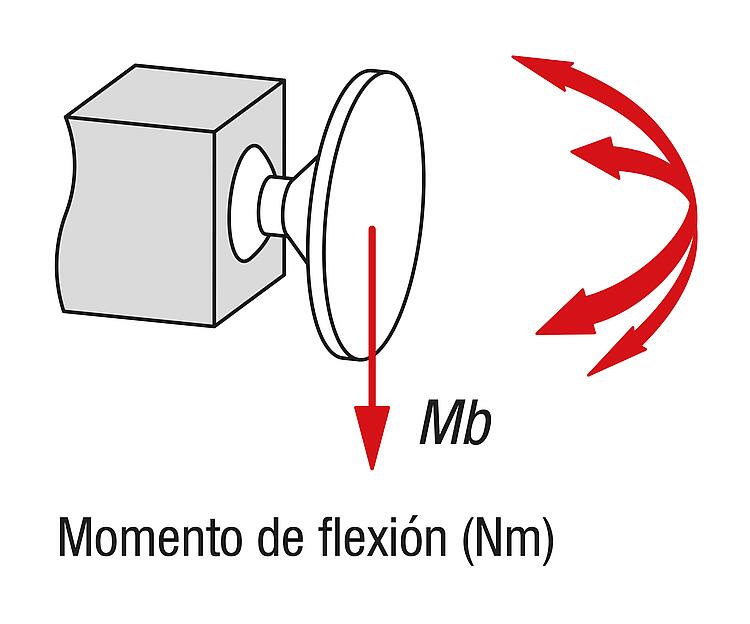

BCDEFGHKLMNOPMb (Nm)CADAcc.PrecioPedir
29034-5181A18,15,521M5X10251540203065308862449 1,774.64 MXN

Conectores para tubos con articulación de aluminio

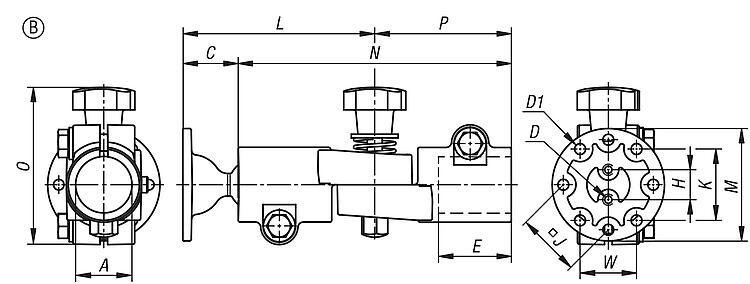

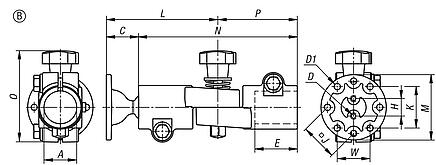

y articulación esférica, forma B

Más información

Planos

Conectores para tubos con articulación de aluminio y articulación esférica, forma B

Selección/filtro de artículos

ReferenciaFormaA

CDD1EHJKLMNOPWMb (Nm)CADAcc.PrecioPedir
29034-5301B30,130M65,845163438,110360146847330,240 2,624.72 MXN
