        Juntas articuladas de fricción de ajuste fácil 40/40 tipo I

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa: fundición inyectada de aluminio.
Insertos y árbol de fricción: acero.
Anillo protector y capezuras: plástico.
Placas de fijación de ranura: fundición inyectada de aluminio.
Tornillos, arandelas y tuercas correderas en ranura: acero.Versión:Carcasa: color aluminio, con recubrimiento de polvo.
Insertos y árbol de fricción: acabado natural.
Anillo protector y caperuzas protectoras: similar a RAL 7042.
Placas de fijación de ranura: color aluminio con recubrimiento de polvo.

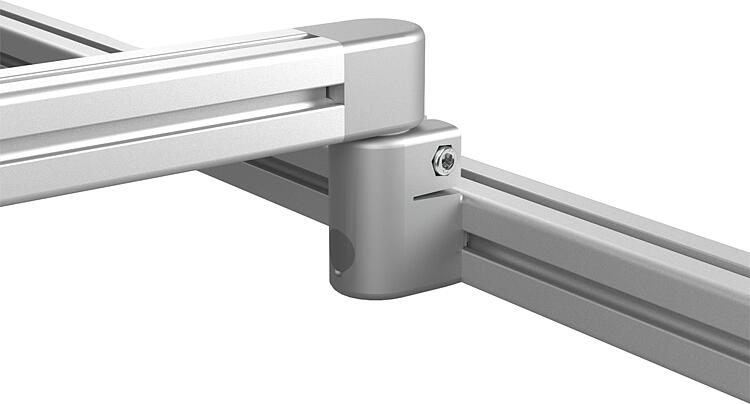

Tornillos, arandelas y tuercas correderas en ranura: cincadas.Indicación:Juntas articuladas de fricción para construir brazos giratorios individuales con perfiles de aluminio. Las juntas articuladas de fricción se distinguen por su par de rozamiento ajustable. La resistencia de fricción se puede regular en progresión continua con un tornillo de ajuste. Se pueden girar 360°. Dimensión modular 40 mm.

La cara de conexión se puede atornillar a lo largo o transversalmente en la ranura del perfil. El eje de fricción está situado entonces en ángulo recto con respecto al perfil.
Cara de la junta articulada de fricción se puede colocar en el perfil longitudinal, transversal o frontalmente. En caso de montaje frontal, la perforación de núcleo tiene que tener una rosca M8 (de 15 mm de profundidad por lo menos). En caso de montaje en superficies planas y niveladas, las placas de fijación de ranura que vienen incluidas no hacen falta.

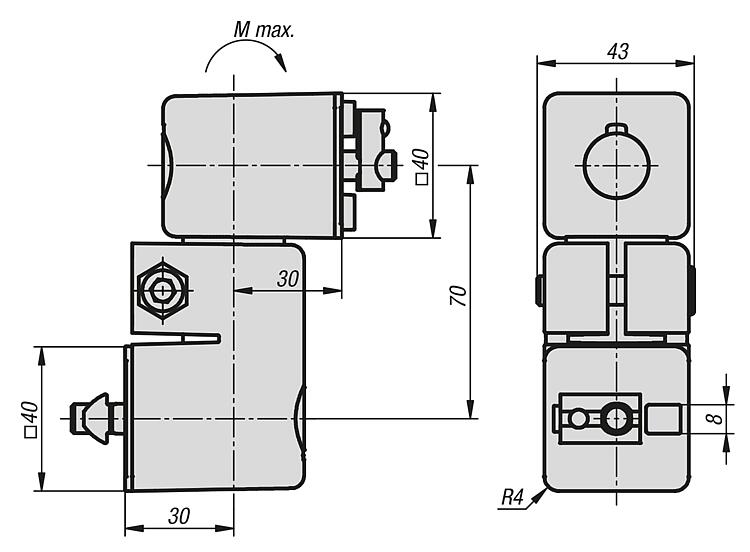

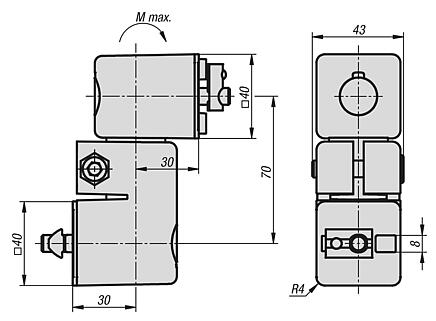

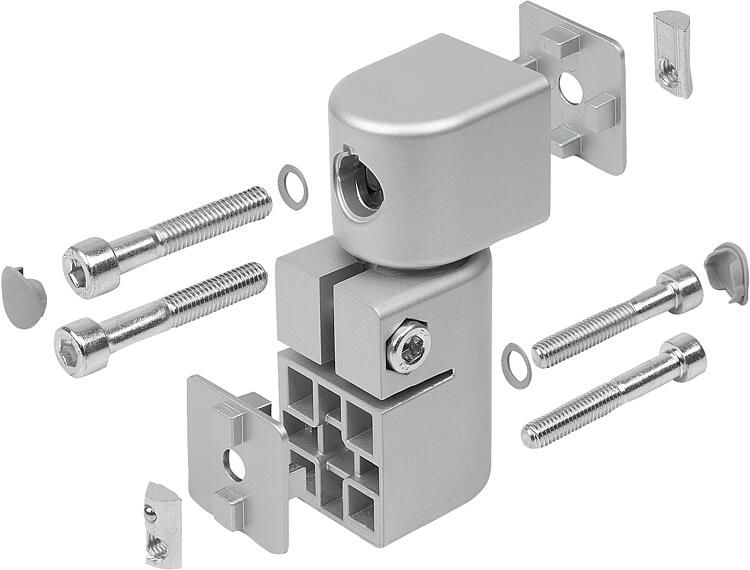

La carga de momento máxima M es de 45 Nm.Volumen de suministro1 junta articulada de fricción
2 caperuzas protectoras
2 tornillos DIN EN ISO 4762 (DIN 912) - M8x45 (para tuerca corredera en ranura)
2 tornillos DIN EN ISO 4762 (DIN 912) - M8x50 (para perforación de núcleo)
2 tornillos DIN EN ISO 4762 (DIN 912) - M8x35 (para apriete)
2 arandelas 8-FSt
2 placas de fijación de ranura
2 tuercas correderas en ranura con ranura 8 - M8Características especiales:
