        Sistemas de sujeción múltiple con mordazas de sujeción de dos caras, fijas DS

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carril de sujeción y mordaza fija de acero para herramientas.
Mordaza de sujeción de acero de cementaciónVersión:Carril de sujeción y mordaza fija endurecida y pulida (HRC 55 ±2).
Mordaza de sujeción endurecida, fosfatada.Indicación:Los sistemas de sujeción múltiple pueden fijarse a través de distintas interfaces.
1. Rueda de sujeción lateral para set de unidades de sujeción. Las garras de sujeción pueden fijarse en cualquier posición.
2. Perforaciones de pasada para tornillos de cabeza cilíndrica según DIN.
3. Perforaciones de alojamiento de Ø25 mm para los sistemas de sujeción de punto cero corrientes con distancias de sistema de 200 mm.
4. Perforaciones de alojamiento de Ø16 mm para los sistemas de sujeción de punto cero con distancias de sistema de 96 mm.
5. Tres ranuras de orientación con 18H7 para la alineación longitudinal y transversal en mesas con ranura en T.
6. Agujeros de referencia Ø12F7 y Ø16F7 para sistemas de retícula con distancia entre agujeros de 40 y 50 mm.

Hay tres versiones distintas disponibles:
- Sistemas de sujeción múltiple con mordaza de sujeción fija de doble cara ES / 41510.
- Sistemas de sujeción múltiple con mordaza de sujeción fija de doble cara DS / 41510-10.
- Sistemas de sujeción múltiple con mordaza de sujeción fija de una cara ES / 41510-20.Datos técnicos:Ancho de sistema 50
Fuerza de sujeción máxima: 20 kN
Par de apriete máximo: 50 Nm

Ancho de sistema 72
Fuerza de sujeción máxima: 30 kN
Par de apriete máximo: 65 Nm

Ancho de sistema 100
Fuerza de sujeción máxima: 40 kN
Par de apriete máximo: 100 NmAplicación:Pueden montarse de forma sucesiva o yuxtapuestos varios sistemas de sujeción múltiple de longitud distinta. Mediante el engranaje de precisión es posible posicionar de manera muy precisa las mordazas de sujeción. Con la graduación lateral de los carriles de sujeción se puede registrar cualquier posición de las mordazas de sujeción y ajustar de forma idéntica en caso de repetición. En las perforaciones roscadas pueden montarse topes.
Al accionar el tornillo tensor en las mordazas de sujeción, los segmentos de sujeción se mueven y empujan la pieza de trabajo contra la mordaza fija.Ventajas:Universal y flexible.
Para lotes pequeños y grandes.
También pueden sujetarse piezas grandes en varios sistemas adyacentes de sujeción múltiple.Accesorios:Pernos de sujeción 42208.
Tornillos cilíndricos 07160.
Tornillos de ajuste 07533-12045 / 07533-16055.
Listones de apoyo 41505.
Mordazas sobrepuestas con sobremedida para el mecanizado 41505-02.
Mordazas sobrepuestas con prisma 41505-04.
Tope de pieza 41505-10.
Distanciador 41505-12.
Set de unidades de sujeción 41505-15.
Tuerca corredera en ranura en T 41505-17.
Tuerca corredera con ranura guía 03240.Volumen de suministro1x carril de sujeción
El número de mordazas de sujeción en cuña y mordazas de sujeción fijas depende del tamaño de sistema (ver la tabla).

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 41510-10 Sistemas de sujeción múltiple con mordazas de sujeción de dos caras, fijas DS

516 kB

Indicación técnica para el sistema de sujeción múltiple

1,9 MB

Planos

Selección/filtro de artículos

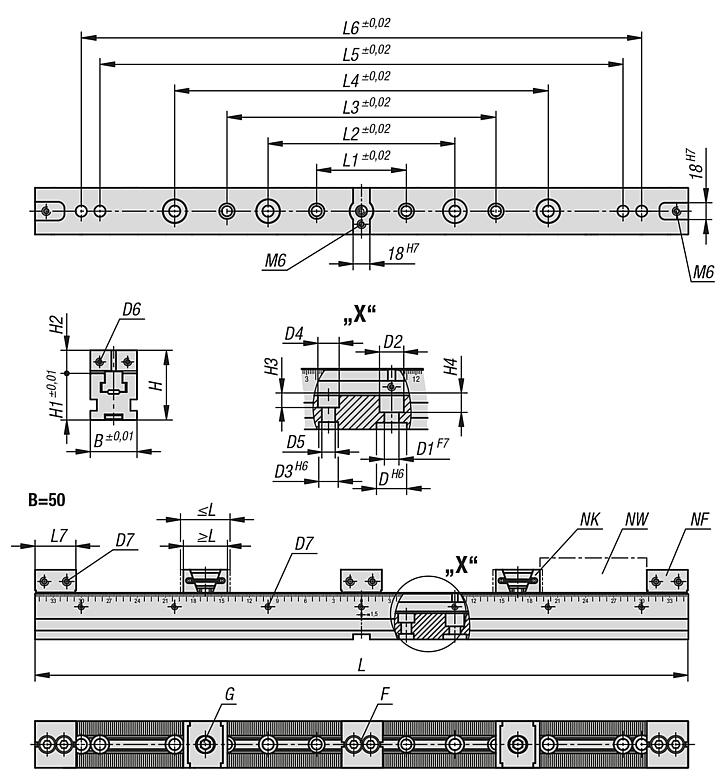

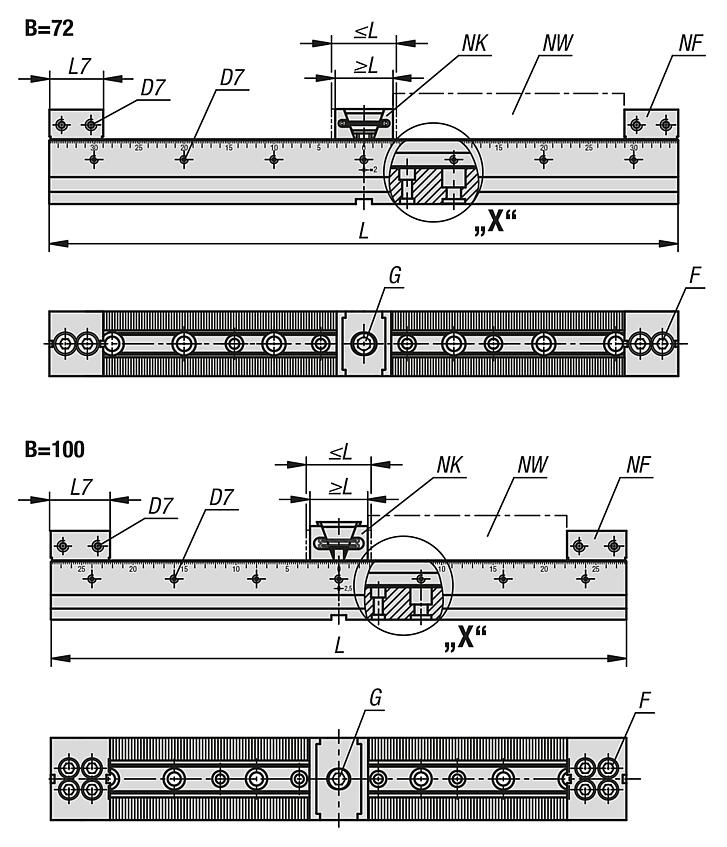

Referencia	B	Versión 1	L	H	L mín.	L máx.	L1	L2	L3	L4	L5	L6	L7	Fuerza de sujeción máx. kN	Par de apriete máx. Nm	Precio
41510-10-05030001	50	liso	300	75	44,5	50,5	96	200	-	-	-	-	44	20	50	32,312.00 MXN
41510-10-05040001	50	liso	400	75	44,5	50,5	96	200	288	300	-	-	44	20	50	35,840.00 MXN
41510-10-05050001	50	liso	500	75	44,5	50,5	96	200	288	400	-	-	44	20	50	41,048.00 MXN
41510-10-05060001	50	liso	600	75	44,5	50,5	96	200	288	400	500	-	44	20	50	44,016.00 MXN
41510-10-05070001	50	liso	700	75	44,5	50,5	96	200	288	400	560	600	44	20	50	47,544.00 MXN
41510-10-05030002	50	acanalado	300	75	44,5	50,5	96	200	-	-	-	-	44	20	50	36,008.00 MXN
41510-10-05040002	50	acanalado	400	75	44,5	50,5	96	200	288	300	-	-	44	20	50	39,536.00 MXN
41510-10-05050002	50	acanalado	500	75	44,5	50,5	96	200	288	400	-	-	44	20	50	44,744.00 MXN
41510-10-05060002	50	acanalado	600	75	44,5	50,5	96	200	288	400	500	-	44	20	50	47,712.00 MXN
41510-10-05070002	50	acanalado	700	75	44,5	50,5	96	200	288	400	560	600	44	20	50	51,240.00 MXN
41510-10-07240001	72	liso	400	112	61	68	96	200	288	300	-	-	65	30	65	45,024.00 MXN
41510-10-07250001	72	liso	500	112	61	68	96	200	288	400	-	-	65	30	65	51,520.00 MXN
41510-10-07260001	72	liso	600	112	61	68	96	200	288	400	500	-	65	30	65	54,684.00 MXN
41510-10-07270001	72	liso	700	112	61	68	96	200	288	400	560	600	65	30	65	60,116.00 MXN
41510-10-07240002	72	acanalado	400	112	61	68	96	200	288	300	-	-	65	30	65	47,124.00 MXN
41510-10-07250002	72	acanalado	500	112	61	68	96	200	288	400	-	-	65	30	65	53,620.00 MXN
41510-10-07260002	72	acanalado	600	112	61	68	96	200	288	400	500	-	65	30	65	56,784.00 MXN
41510-10-07270002	72	acanalado	700	112	61	68	96	200	288	400	560	600	65	30	65	62,216.00 MXN
41510-10-10040001	100	liso	400	114,6	71	78	96	200	288	300	-	-	70	40	100	64,092.00 MXN
41510-10-10050001	100	liso	500	114,6	71	78	96	200	288	400	-	-	70	40	100	71,372.00 MXN
41510-10-10060001	100	liso	600	114,6	71	78	96	200	288	400	500	-	70	40	100	75,628.00 MXN
41510-10-10070001	100	liso	700	114,6	71	78	96	200	288	400	560	600	70	40	100	81,144.00 MXN
41510-10-10040002	100	acanalado	400	114,6	71	78	96	200	288	300	-	-	70	40	100	66,500.00 MXN
41510-10-10050002	100	acanalado	500	114,6	71	78	96	200	288	400	-	-	70	40	100	73,752.00 MXN
41510-10-10060002	100	acanalado	600	114,6	71	78	96	200	288	400	500	-	70	40	100	78,036.00 MXN
41510-10-10070002	100	acanalado	700	114,6	71	78	96	200	288	400	560	600	70	40	100	83,524.00 MXN

Referencia	B	Versión 1	L	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	Fuerza de sujeción máx. kN	Par de apriete máx. Nm	Precio
41510-10-05030001	50	liso	300	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	32,312.00 MXN
41510-10-05040001	50	liso	400	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	35,840.00 MXN
41510-10-05050001	50	liso	500	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	41,048.00 MXN
41510-10-05060001	50	liso	600	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	44,016.00 MXN
41510-10-05070001	50	liso	700	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	47,544.00 MXN
41510-10-05030002	50	acanalado	300	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	36,008.00 MXN
41510-10-05040002	50	acanalado	400	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	39,536.00 MXN
41510-10-05050002	50	acanalado	500	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	44,744.00 MXN
41510-10-05060002	50	acanalado	600	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	47,712.00 MXN
41510-10-05070002	50	acanalado	700	25	12	20	16	17,5	11	M5	M6	50	25	12	16	20	50	51,240.00 MXN
41510-10-07240001	72	liso	400	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	30	65	45,024.00 MXN
41510-10-07250001	72	liso	500	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	30	65	51,520.00 MXN
41510-10-07260001	72	liso	600	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	30	65	54,684.00 MXN
41510-10-07270001	72	liso	700	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	30	65	60,116.00 MXN
41510-10-07240002	72	acanalado	400	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	30	65	47,124.00 MXN
41510-10-07250002	72	acanalado	500	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	30	65	53,620.00 MXN
41510-10-07260002	72	acanalado	600	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	30	65	56,784.00 MXN
41510-10-07270002	72	acanalado	700	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	30	65	62,216.00 MXN
41510-10-10040001	100	liso	400	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	40	100	64,092.00 MXN
41510-10-10050001	100	liso	500	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	40	100	71,372.00 MXN
41510-10-10060001	100	liso	600	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	40	100	75,628.00 MXN
41510-10-10070001	100	liso	700	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	40	100	81,144.00 MXN
41510-10-10040002	100	acanalado	400	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	40	100	66,500.00 MXN
41510-10-10050002	100	acanalado	500	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	40	100	73,752.00 MXN
41510-10-10060002	100	acanalado	600	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	40	100	78,036.00 MXN
41510-10-10070002	100	acanalado	700	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	40	100	83,524.00 MXN

Referencia	B	Versión 1	L	F Tornillo de cabeza cilíndrica DIN 912	G Tornillo de cabeza cilíndrica DIN 912	NK = Número de mordazas de sujeción	NF = Número de mordazas fijas	NW = Número de piezas de trabajo	Precio
41510-10-05030001	50	liso	300	M10x30	M12x25	2	3	4	32,312.00 MXN
41510-10-05040001	50	liso	400	M10x30	M12x25	2	3	4	35,840.00 MXN
41510-10-05050001	50	liso	500	M10x30	M12x25	2	3	4	41,048.00 MXN
41510-10-05060001	50	liso	600	M10x30	M12x25	2	3	4	44,016.00 MXN
41510-10-05070001	50	liso	700	M10x30	M12x25	2	3	4	47,544.00 MXN
41510-10-05030002	50	acanalado	300	M10x30	M12x25	2	3	4	36,008.00 MXN
41510-10-05040002	50	acanalado	400	M10x30	M12x25	2	3	4	39,536.00 MXN
41510-10-05050002	50	acanalado	500	M10x30	M12x25	2	3	4	44,744.00 MXN
41510-10-05060002	50	acanalado	600	M10x30	M12x25	2	3	4	47,712.00 MXN
41510-10-05070002	50	acanalado	700	M10x30	M12x25	2	3	4	51,240.00 MXN
41510-10-07240001	72	liso	400	M14X1,5X50	M16x40	1	2	2	45,024.00 MXN
41510-10-07250001	72	liso	500	M14X1,5X50	M16x40	1	2	2	51,520.00 MXN
41510-10-07260001	72	liso	600	M14X1,5X50	M16x40	1	2	2	54,684.00 MXN
41510-10-07270001	72	liso	700	M14X1,5X50	M16x40	1	2	2	60,116.00 MXN
41510-10-07240002	72	acanalado	400	M14X1,5X50	M16x40	1	2	2	47,124.00 MXN
41510-10-07250002	72	acanalado	500	M14X1,5X50	M16x40	1	2	2	53,620.00 MXN
41510-10-07260002	72	acanalado	600	M14X1,5X50	M16x40	1	2	2	56,784.00 MXN
41510-10-07270002	72	acanalado	700	M14X1,5X50	M16x40	1	2	2	62,216.00 MXN
41510-10-10040001	100	liso	400	M14X1,5X50	M16x40	1	2	2	64,092.00 MXN
41510-10-10050001	100	liso	500	M14X1,5X50	M16x40	1	2	2	71,372.00 MXN
41510-10-10060001	100	liso	600	M14X1,5X50	M16x40	1	2	2	75,628.00 MXN
41510-10-10070001	100	liso	700	M14X1,5X50	M16x40	1	2	2	81,144.00 MXN
41510-10-10040002	100	acanalado	400	M14X1,5X50	M16x40	1	2	2	66,500.00 MXN
41510-10-10050002	100	acanalado	500	M14X1,5X50	M16x40	1	2	2	73,752.00 MXN
41510-10-10060002	100	acanalado	600	M14X1,5X50	M16x40	1	2	2	78,036.00 MXN
41510-10-10070002	100	acanalado	700	M14X1,5X50	M16x40	1	2	2	83,524.00 MXN
