        Módulo de sujeción adicional de 5 ejes UNILOCK tamaño de sistema 80 mm

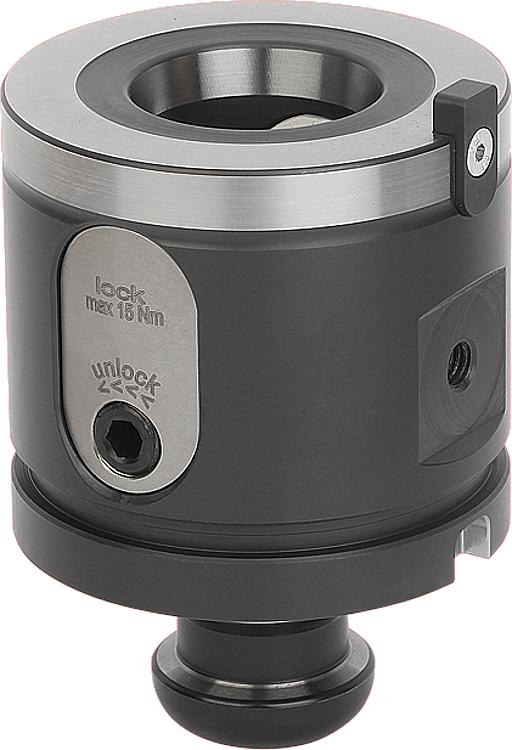

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base: acero para temple y revenido.
Perno de sujeción de acero de cementación.Versión:Cuerpo de base y perno de sujeción oxidados,
Superficies funcionales templadas por cementación y pulidas.Indicación:Los módulos de montaje UNILOCK de 5 ejes sirven para elevar los módulos de base y las bases de montaje. Dependiendo de la situación, con la combinación de módulo de base y módulo de montaje se puede conseguir la altura de sujeción óptima.A petición:Con protección contra torsiónCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 42203 Módulo de sujeción adicional de 5 ejes UNILOCK tamaño de sistema 80 mm

239 kB

Indicación técnica para sistema de sujeción modular 80

7,8 MB

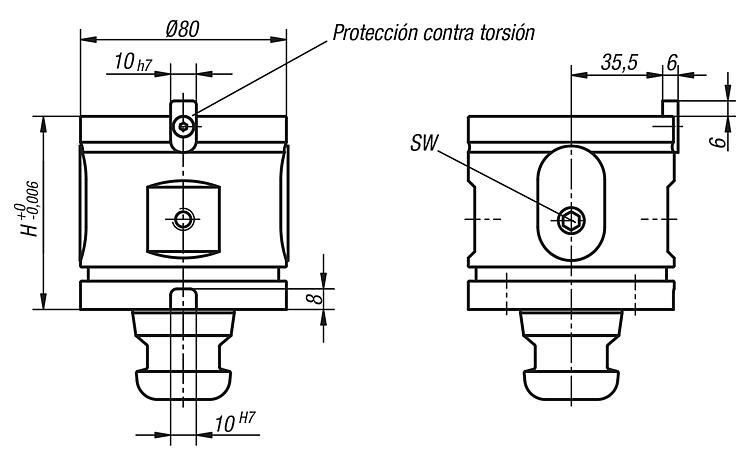

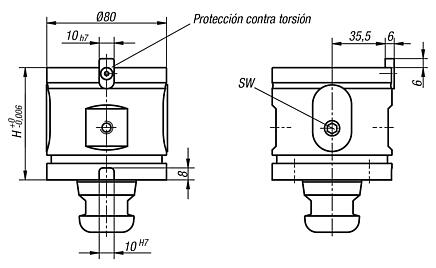

Planos

Selección/filtro de artículos

Referencia	Modelo de forma	H	SW	Par de apriete máx. Nm	Fuerza de compresión kN	Peso kg	Precio
42203-120750	sin protección contra torsión	75	6	15	15	2.85	16,828.00 MXN
42203-121000	sin protección contra torsión	100	6	15	15	3.65	17,724.00 MXN
42203-121250	sin protección contra torsión	125	6	15	15	4.5	18,956.00 MXN
