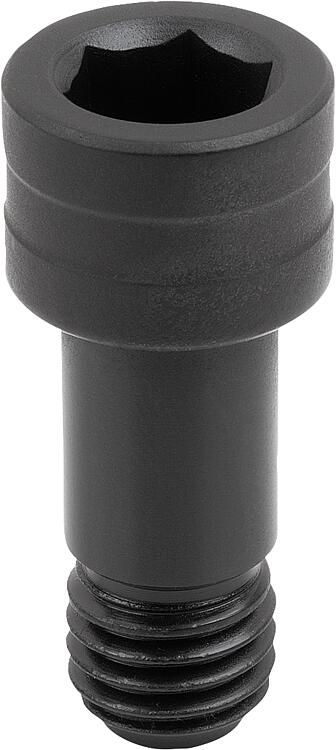

        Tornillos de ajuste UNILOCK de 5 ejes para fijación de piezas de trabajo tamaño de sistema 80 mm

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Superficie endurecida.

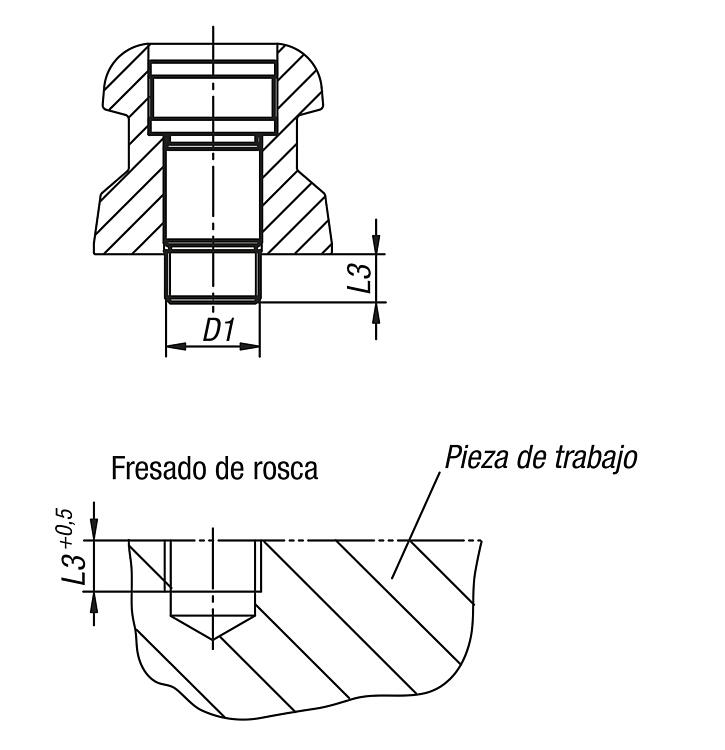

Ajuste fino pulido.Indicación:Los tornillos de ajuste UNILOCK de 5 ejes para la fijación de piezas de trabajo sirven para sujetar y posicionar las piezas de trabajo Con el perno de sujeción para la fijación de piezas de trabajo, estos tornillos de ajuste se atornillan directamente a la pieza de trabajo y se enclavan en el módulo de base o en el módulo de montaje. La rosca sirve para fijar y posicionar la pieza de trabajo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 42213 Tornillos de ajuste UNILOCK de 5 ejes para fijación de piezas de trabajo tamaño de sistema 80 mm

206 kB

Indicación técnica para sistema de sujeción modular 80

7,9 MB

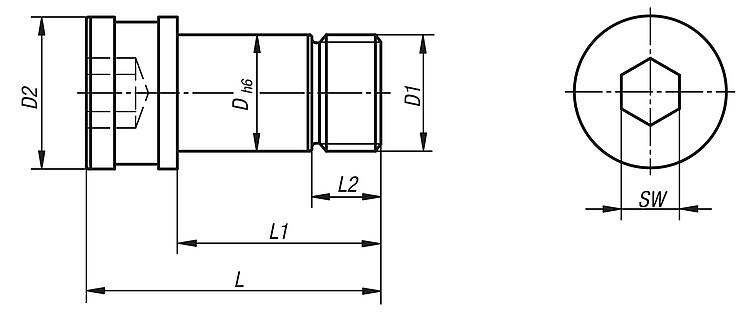

Planos

Selección/filtro de artículos

Referencia	Versión	D	D1	D2	L	L1	L2	L3	L4	Par de apriete máx. Nm	Precio
42213-16101040	Sin arandela	16	M10x1,5	20,9	40,5	28	9,5	8	6	47	1,532.16 MXN
42213-16121049	Sin arandela	16	M12x1,75	20,9	50	37,5	18	17,5	15,5	80	1,532.44 MXN
42213-16121040	Con arandela	16	M12x1,75	20,9	40,5	28	9,5	8	6	63	1,532.44 MXN
42213-16161055	Sin arandela	16	M16x2	20,9	56	43,5	24	23,5	21,5	100	1,532.44 MXN
