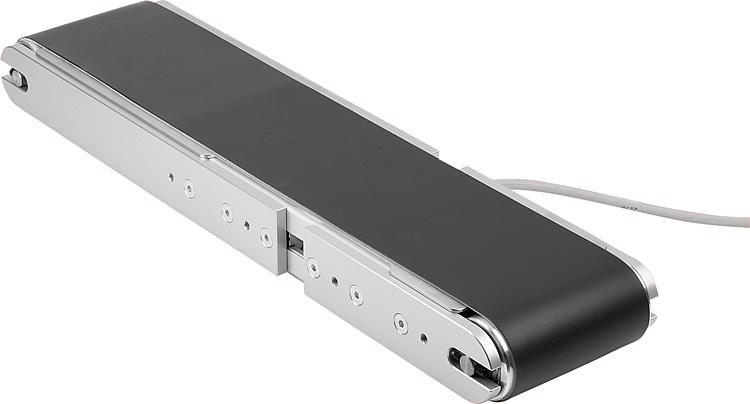

95300Cintas transportadoras pequeñas con accionamiento interior |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Bastidor perfil de aluminio 45x45 tipo B.
Brida de fijación de aluminio.
Tornillos de acero.
Soporte de correa de acero inoxidable 1.4301.
Poleas de aluminio.
Chapa de soporte de banda ED chapa 2 mm.
Ejes acero inoxidable.
Banda transportadora lado de transporte PVC dureza 70 Shore A (±5). Versión:Bastidor y brida de fijación anodizados
Tornillos cincados.Indicación:- Accionamiento interior
- Conmutable eléctricamente 24 V DC, larga vida útil
- Espacio de instalación muy reducido, sin bordes irregulares
- Técnica de regulación integrada
- Anchuras y longitudes en gradaciones de 1 mm previa solicitud
- Posibilidades flexibles de montaje con sistema de perfil tipo B
- Motor regulable externamente mediante líneas de control
- Lado de rodadura de la banda de transporte de tejido con impregnación de poliuretano (TPU)
- El tejido de la banda de transporte es de poliéster (PET)
- El lado de transporte de la banda de transporte tiene una superficie lisaDatos técnicos:- Tensión nominal: 24 V
- Potencia de tipo: 30 W, a partir de ancho de correa de 100 mm, 65 W
- Corriente de arranque: 2 A
- Revoluciones del motor: 5000 rpm
- Longitud de cable: 5 m
- Grosor de banda de transporte: máx. 2 mm
- Salida de cable: a la derecha (de serie)
Accionamiento de cinta transportadora:
- Motor EC sin escobillas 24 V, 30 W a partir de ancho de correa de 100 mm, 65 W
- Electrónica de regulación integrada en banda transportadora
- Engranaje cilíndrico
- Transmisión por correa debajo de la banda de transporteMontaje:Conexiones eléctricas/ funciones (cable de 7 conductores con terminales abiertos 5 m):
blanco: +24 V alimentación eléctrica a prueba de polarización inversa
marrón: -Gnd alimentación eléctrica a prueba de polarización inversa
verde: entrada digital 1
amarillo: entrada digital 2
gris: 0-5V regulación analógica de la velocidad de 12% a 100% velocidad nominal
rosa: señal -Gnd (para regulación de velocidad)
azul: reserva
Explicación de las entradas digitales 1 y 2:
Entrada 1=0 Entrada 2=0 - desconectado
Entrada 1=1 Entrada 2=0 - Sentido de marcha
Entrada 1=0 Entrada 2=1 - Sentido opuesto
Entrada 1=1 Entrada 2=1 – Parada (frenar)
A petición:- Anchura de banda B de 60 mm a 300 mm
- Longitud total L de 520 a 2000 mm
- Otros materiales de banda

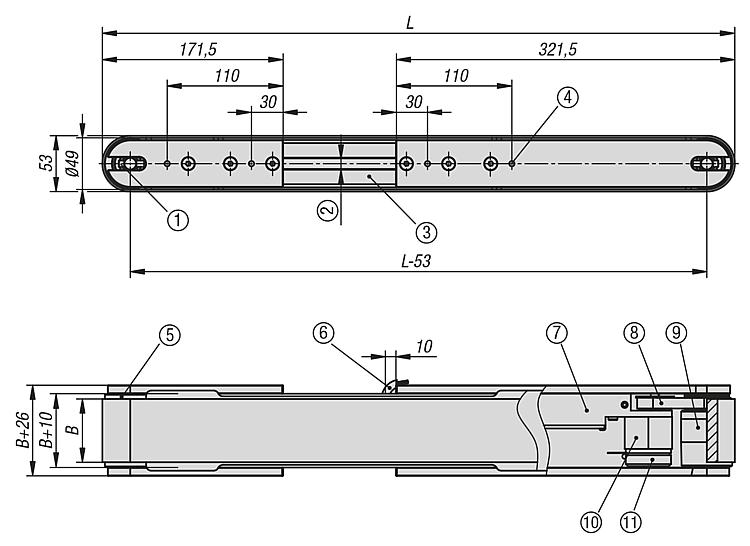

- Otras transmisionesIndicación sobre el dibujo:1) Tornillo de ajuste autobloqueante (4x)
2) Ancho de ranura 10
3) Perfil de aluminio 45x45 tipo B
4) M6 (ambos lados)
5) Polea de inversión esférica
6) Cable de 7 hilos 5 m
7) Carcasa del control de motor
8) Correa dentada perfil T5
9) Rueda de accionamiento esférica
10) Engranaje cilíndrico / engranaje planetario
11) Motor 24 V EC (sin escobillas) DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | B | L
| Velocidad
de cinta
m/min máx. | Transmisión
| Carga
máx.
kg | Material de
cinta lado
de transporte | CAD | Acc. | Precio | Pedir |
|---|
| 95300-010047060X520 | 60 | 520 | 11,5 | 1:47 | 3 | PVC liso, Shore 70A |  | | A petición | | | 95300-010047060X750 | 60 | 750 | 11,5 | 1:47 | 3 | PVC liso, Shore 70A | | | A petición | | | 95300-010047060X1000 | 60 | 1000 | 11,5 | 1:47 | 3 | PVC liso, Shore 70A | | | A petición | | | 95300-010047060X1500 | 60 | 1500 | 11,5 | 1:47 | 3 | PVC liso, Shore 70A | | | A petición | | | 95300-010047100X520 | 100 | 520 | 11,5 | 1:47 | 3 | PVC liso, Shore 70A | | | A petición | | | 95300-010047100X750 | 100 | 750 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047100X1000 | 100 | 1000 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047100X1500 | 100 | 1500 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047150X520 | 150 | 520 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047150X750 | 150 | 750 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047150X1000 | 150 | 1000 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047150X1500 | 150 | 1500 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047200X520 | 200 | 520 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047200X750 | 200 | 750 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047200X1000 | 200 | 1000 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | | | 95300-010047200X1500 | 200 | 1500 | 26 | 20,6:1 | 10 | PVC liso, Shore 70A | | | A petición | |
|
