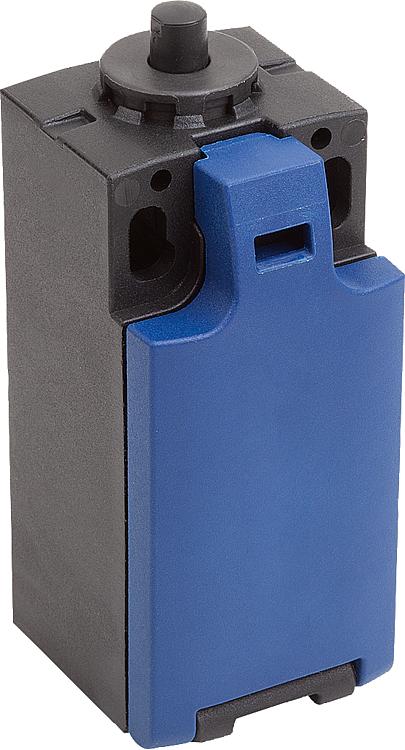

Interruptores de posición mecánicos con carcasa de plástico
83450

Interruptores de posición mecánicos con carcasa de plástico

Volver

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los interruptores de posición sirven para captar y supervisar la posición de las piezas móviles de máquinas e instalaciones. Todos los interruptores de posición tienen contactos normalmente cerrados según IEC 60947-5-1.Material:Carcasa de plástico, reforzado con fibra de vidrio.
Contactos (eléctricos) plata.
Pernos de presión de plástico (forma de accionamiento B según EN 50047).

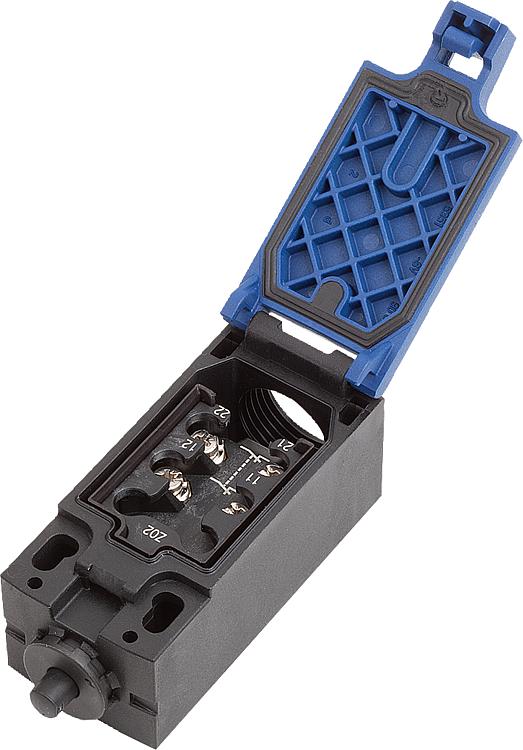

Indicación:Interruptor de posición completo de forma compacta. La carcasa de plástico está equipada con una cubierta abatible e imperdible. La cubierta se puede abrir con un destornillador y cerrar de nuevo sin herramienta. Para la entrada del cable hay prevista una abertura de M20x1,5. La conexión de los cables se realiza con bornes atornillados.

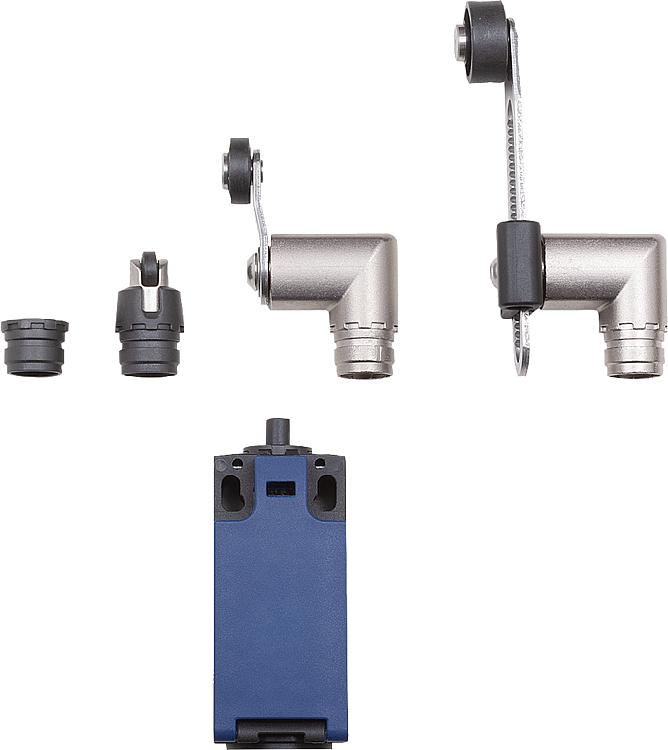

El interruptor de posición está equipado con un perno de presión como actuador. Este último, en función de la situación de movimiento, se puede cambiar opcionalmente por otro actuador.

Certificados / normas cumplidas:
CE, cULus, CCC, EAC.
EN 60947-5-1, EN ISO 13849-1.
Datos técnicos:Posición de montaje: opcional.
Vida útil: 20 años.
Durabilidad mecánica: 10.000.000 ciclos de conmutación.

Contacto de ruptura normalmente cerrado: según EN 60947-5-1.
Fuerza de apertura forzada: >40 N.

Corriente de cortocircuito nominal condicionada según EN 60947-5-1: 400 A.

Categoría de uso según IEC/EN60947-5-1:
AC15: 240 V / 3 A.
DC13: 24 V / 3 A.
Rango de temperatura:De -30 °C a +80 °C.Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 83450 Interruptores de posición mecánicos con carcasa de plástico 525 kB

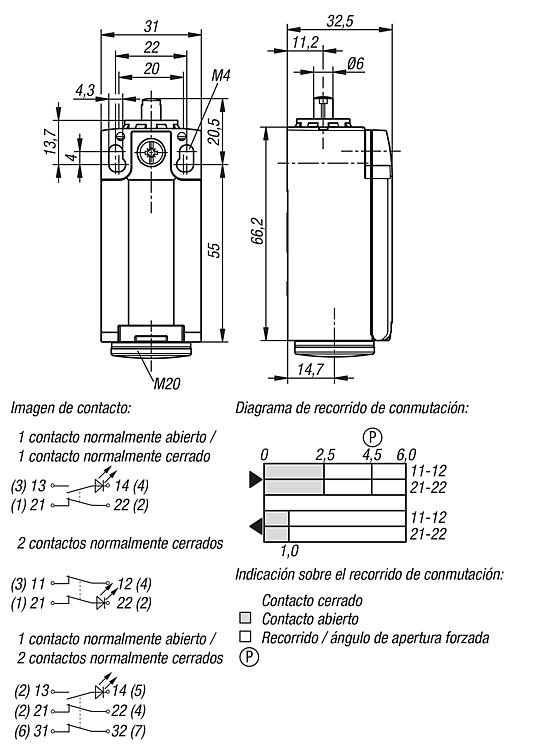

Planos

Interruptores de posición mecánicos con carcasa de plástico

Selección/filtro de artículos

Referencia

Tipo de
conexión
Sección de
conexión máx.
(mm²)
Longitud de aislamiento
mm
Entrada de cableCantidad de contactos
normalmente cerrados
CADAcc.PrecioPedir
83450-1111racor roscado0,34-1,55-6M20 con apertura de agujero ciego1 691.60 MXN
83450-1120racor roscado0,34-1,55-6M20 con apertura de agujero ciego2 810.32 MXN
83450-1121racor roscado0,34-1,55-6M20 con apertura de agujero ciego2 850.64 MXN
Referencia

Cantidad de contactos
normalmente abiertos
Clase de protecciónFrecuencia de conmutaciónClase de protecciónGrado de suciedadCADAcc.PrecioPedir
83450-11111IP66/IP675000/hII Aislamiento protector3 691.60 MXN
83450-1120-IP66/IP675000/hII Aislamiento protector3 810.32 MXN
83450-11211IP66/IP675000/hII Aislamiento protector3 850.64 MXN
ReferenciaTensión de aislamiento nominal
Ui
V
Resistencia al impulso de tensión transitoria
Uimp
kV
Corriente continua
térmica
A
CADAcc.PrecioPedir
83450-1111300410 691.60 MXN
83450-1120300410 810.32 MXN
83450-112130045 850.64 MXN
ReferenciaPar de apriete
Tornillos de contacto
Nm
Par de apriete
Tornillos de fijación
Nm
Velocidad de accionamiento
mín.
mm/min.
Velocidad de accionamiento
máx.
m/s
CADAcc.PrecioPedir
83450-11110,6-0,81,2100,5 691.60 MXN
83450-11200,6-0,81,3100,5 810.32 MXN
83450-11210,6-0,81,4100,5 850.64 MXN
