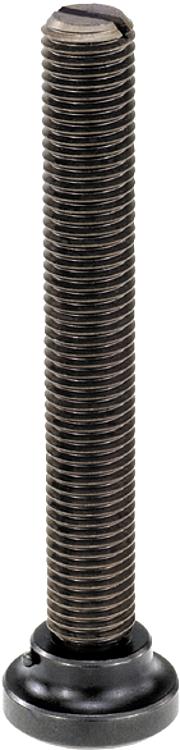

        Tornillos de presión con pieza de presión

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo y pieza de presión de acero de corte fácil.Versión:Tornillo negro.
Pieza de presión bruñida.

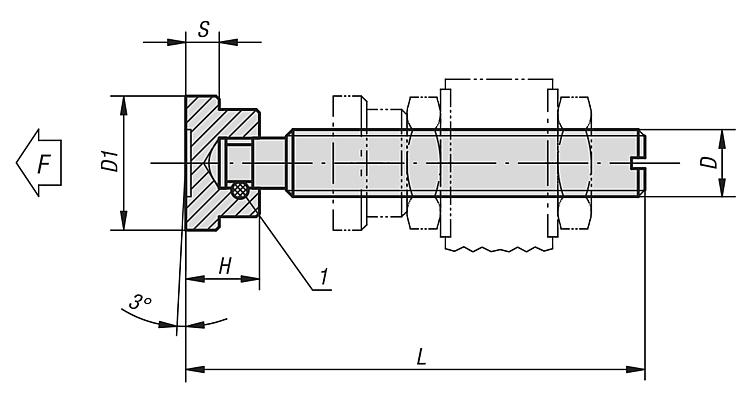

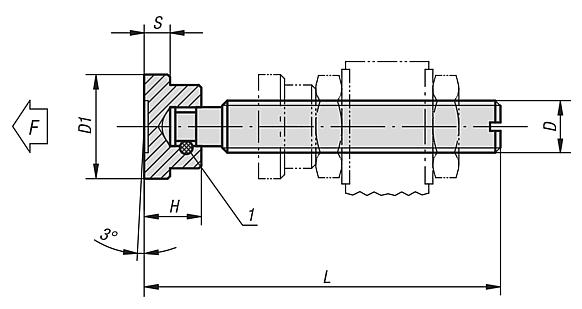

Vástago de tornillo y pieza de presión templados por cementación.Indicación sobre el dibujo:

1) Pasador de sujeción

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05241 Tornillos de presión con pieza de presión

116 kB

Planos

Selección/filtro de artículos

Referencia	L	H	D	D1	S	F máx. kN	Precio
05241-06X52	52	7	M6	12	2,5	1	101.14 MXN
05241-08X63	63	9	M8	16	4	2,3	107.64 MXN
05241-10X84	84	11	M10	20	5	3,5	126.88 MXN
05241-12X104	104	13	M12	25	6	4,6	163.80 MXN
05241-14X105	105	14	M14	28	6	5	263.90 MXN
05241-16X130	130	15	M16	32	7	6	263.90 MXN
