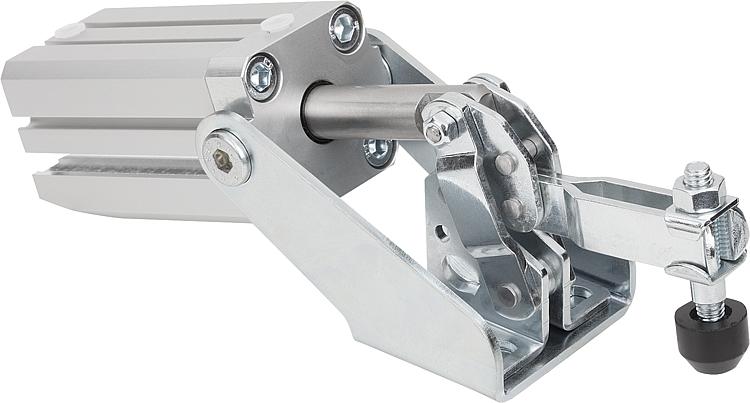

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Partes de la palanca de chapa de acero, perno del eje de acero inoxidable.Versión:Partes de la palanca cincadas.
Cilindro neumático, de acción doble. Con pistón magnético para detección de fin de carrera.
Tensor cincado y pasivado.
Completo con tornillo de presión con tapa protectora tratado en caliente, cincado y pasivado.
Indicación:Los dispositivos de sujeción neumáticos presentan las siguientes ventajas con respecto a los dispositivos de sujeción manual: el operario no tiene que tensar las piezas con tanta frecuencia. Se pueden accionar varios dispositivos de sujeción al mismo tiempo y es posible cerrarlos en un orden determinado.
Uno o varios dispositivos de sujeción se pueden accionar desde distintos puntos a través del control de la máquina o del control manual.
Con el sistema de rodillera:
– El dispositivo de sujeción permanece cerrado incluso en caso de falta de aire
– El consumo de aire es bajo con la gran multiplicación final
– Se alcanza una gran carrera de apertura girando el brazo de sujeción
– Se obtienen óptimas relaciones de fuerza y movimiento.

VL = Consumo de aire por carrera doble en dm³ con 6 bar.
Criterios de selección:Para elegir el tamaño adecuado para el dispositivo de sujeción, en los dispositivos de sujeción neumáticos se indica, además de la fuerza de retención, la posible fuerza de sujeción con una presión de aire de 6 bar. F3 es la fuerza de sujeción que puede ejercer el dispositivo de sujeción en el extremo del brazo de sujeción, mientras que F4 es la fuerza que este ejerce en el lado del centro giratorio.Control:El esquema eléctrico para controlar fácilmente uno o varios dispositivos de sujeción neumáticos se encuentra dibujado más abajo. En caso de instalar circuitos completos, los fabricantes de válvulas neumáticas recomiendan suministrar también todos los elementos de unión y grifería requeridos.Tener en cuenta:Las fuerzas F1 y F2 que se indican en la tabla son fuerzas de retención; F3 y F4 son fuerzas de sujeción.Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 05331 Dispositivos de sujeción neumáticos 218 kB
 Indicación técnica para dispositivo de sujeción rápida 128 kB

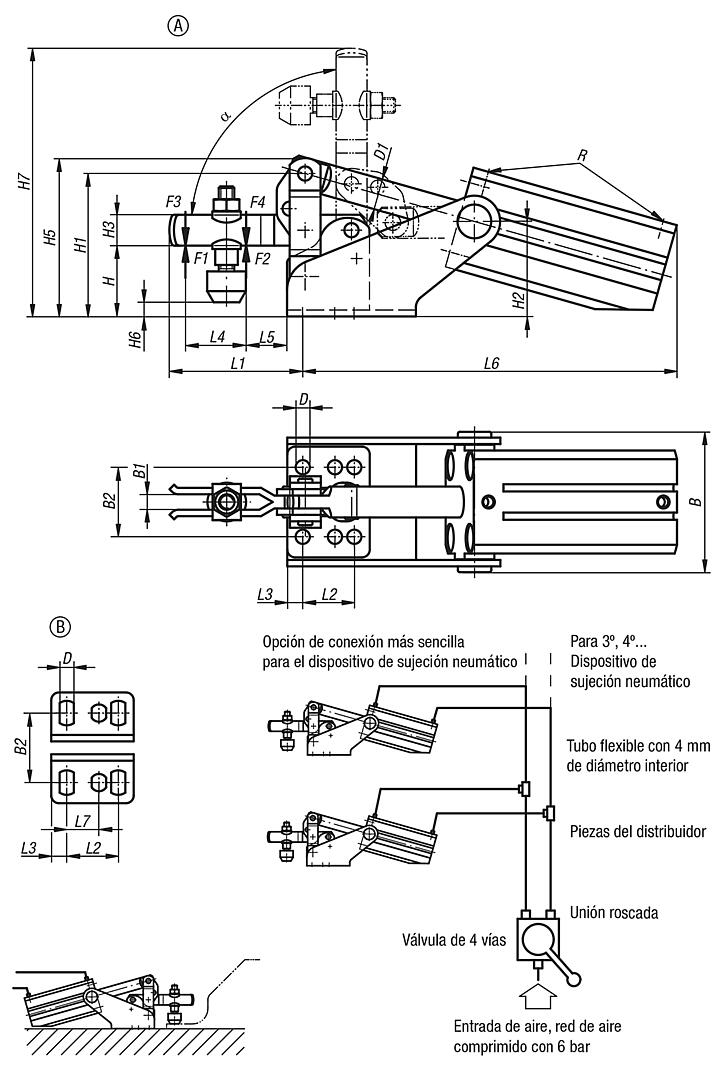

Planos

Dispositivos de sujeción neumáticos

Vista general de artículos (comprimida)

Selección/filtro de artículos
Referencia

FormaBB1B2DD1HH1H2H3H5H6H7CADAcc.PrecioPedir
05331-01A505244,582145,5321049,5-2 a 4,584 5,759.52 MXN
05331-02B54,56275,512265540,51261-1 a 7104 6,101.68 MXN
05331-03A62,58327,51636,574,5561882,55,4 a 14151 6,553.04 MXN
05331-04A77,510458,6164590642098-3 a 25,5191 8,903.70 MXN
Referencia

L1L2L3L4L5L6L7RαF1
kN
F2
kN
F3
kN
F4
kN
VLTornillos
de presión
adecuados
CADAcc.PrecioPedir
05331-0139166186126-M592°0,81,10,20,30,08M5x30 5,759.52 MXN
05331-0251,5206251114512,5M591,5°11,20,710,26M6x35 6,101.68 MXN
05331-0378207,53619165,5-G1/890°12,50,651,10,35M8x45 6,553.04 MXN
05331-0410132134525196-G1/890,5°231,52,20,8M8x65 8,903.70 MXN
