        Dispositivos de sujeción rápida verticales con pie en ángulo y husillo de presión ajustable

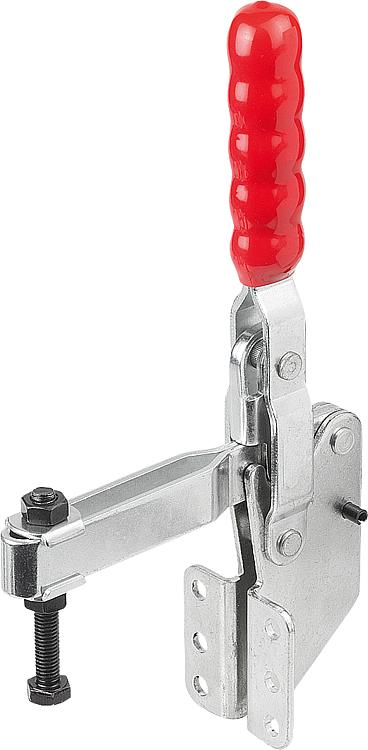

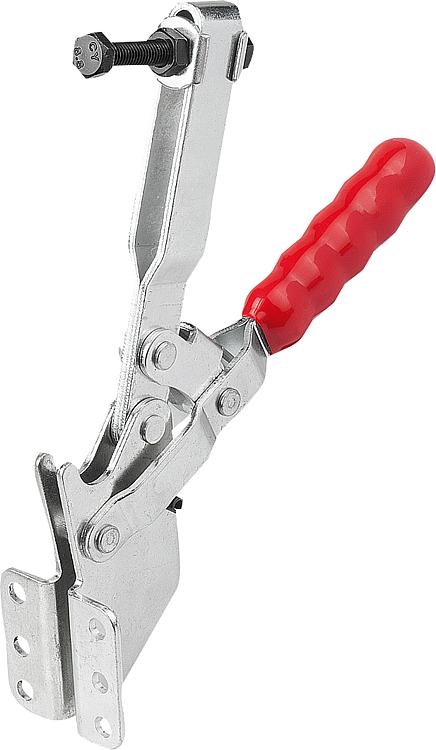

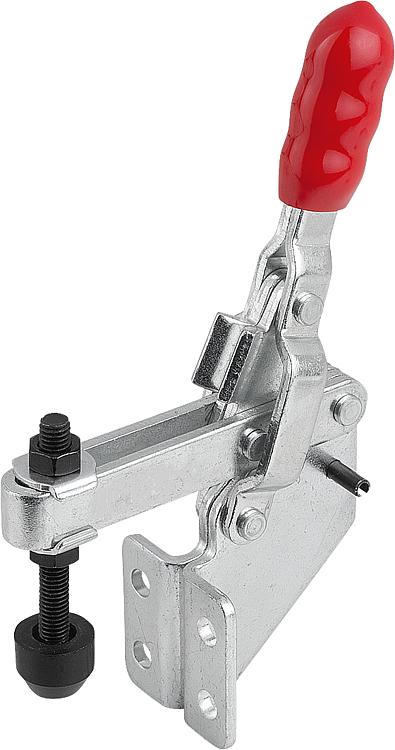

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Acero cincado.
Empuñadura de plástico resistente al aceite.Indicación:Con las versiones 05730-01-01000 y 05730-01-02000 se suministra una pieza de presión de neopreno.Accesorios:05240
05241
05260
05885-01
05887-01
05888
05280
05891-01Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05730-01 Dispositivos de sujeción rápida verticales con pie en ángulo y husillo de presión ajustable

339 kB

Indicación técnica para dispositivos de sujeción rápida

1,7 MB

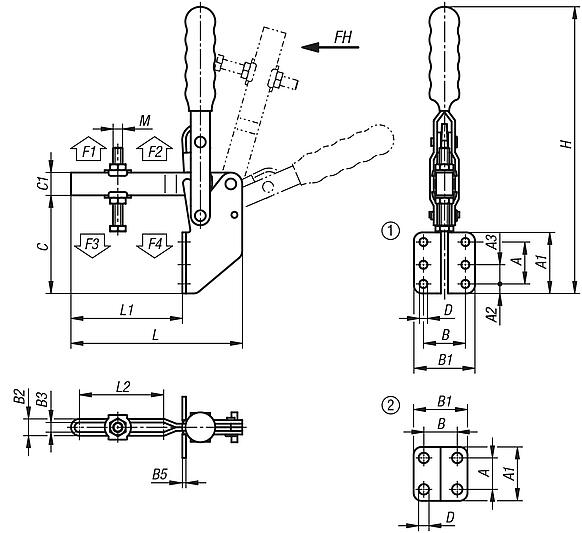

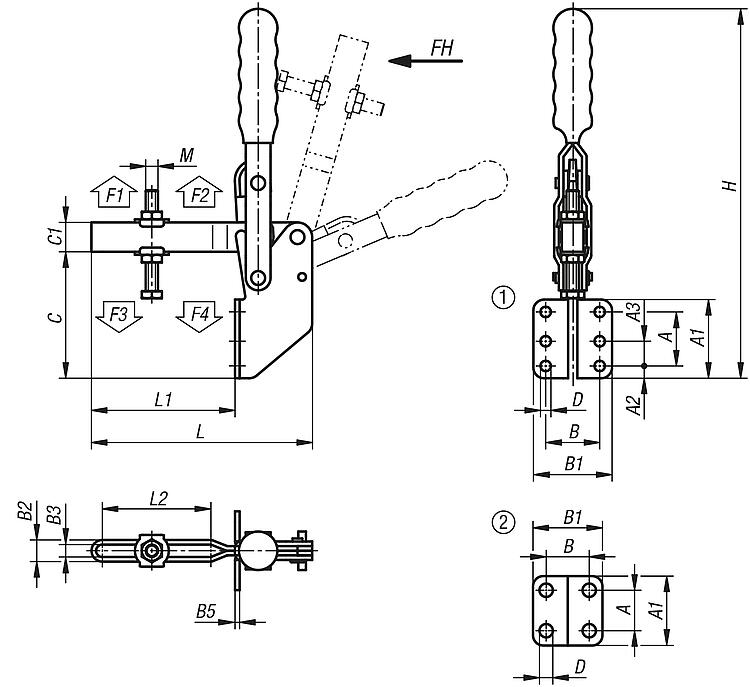

Planos

Selección/filtro de artículos

Referencia	Configuración de agujeros	Ángulo de apertura del brazo de sujeción	Ángulo de apertura de la empuñadura	Fuerza manual FH N	Fuerza de retención F1 N	Fuerza de retención F2 N	Fuerza de sujeción F3 N	Fuerza de sujeción F4 N	Precio
05730-01-01000	2	96°	69°	50	700	1000	500	800	424.58 MXN
05730-01-02000	2	108°	70°	100	1000	2000	900	1300	492.44 MXN
05730-01-03600	1	106°	67°	100	1800	3600	900	1800	619.84 MXN

Referencia	A	A1	A2	A3	B	B1	B2	B3	B5	C	C1	D	H	L	L1	L2	M	Precio
05730-01-01000	14	29	-	-	17,5	28	10	5	2,5	44	10	4,9	121	67	31	26	M5x35	424.58 MXN
05730-01-02000	19	35	-	-	26	42	11	6	3	64	13	5,5	170	79	35	29,5	M6x50	492.44 MXN
05730-01-03600	35	51	8	16	35	51	14,8	8,8	3	82	19	6,8	244	143	93	70	M8x60	619.84 MXN
