Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura curva oval de aluminio EN AW-6060.
Pernos de alojamiento de acero de corte fácil 1.0718.
Brida ciega de acero de corte fácil 1.0718.
Versión:Empuñadura curva con recubrimiento de polvo negro.
Pernos de alojamiento bruñido.
Brida ciega bruñida.
Indicación:Las empuñaduras curvas se fijan a la pieza contraria mediante un sistema de unión.
El desmontaje se lleva a cabo en un estado sin carga.
Aplicación:Insertar la empuñadura curva en el orificio hasta que la empuñadura haga tope con la brida ciega.
Bloquear alzando la empuñadura en paralelo.
La empuñadura solo puede ser sometida a cargas verticales hacia arriba.
Para soltar proceder en orden inverso.
Montaje:Para fijar la brida ciega se ha de preparar previamente la pieza contraria.
Ver plano indicación de montaje.

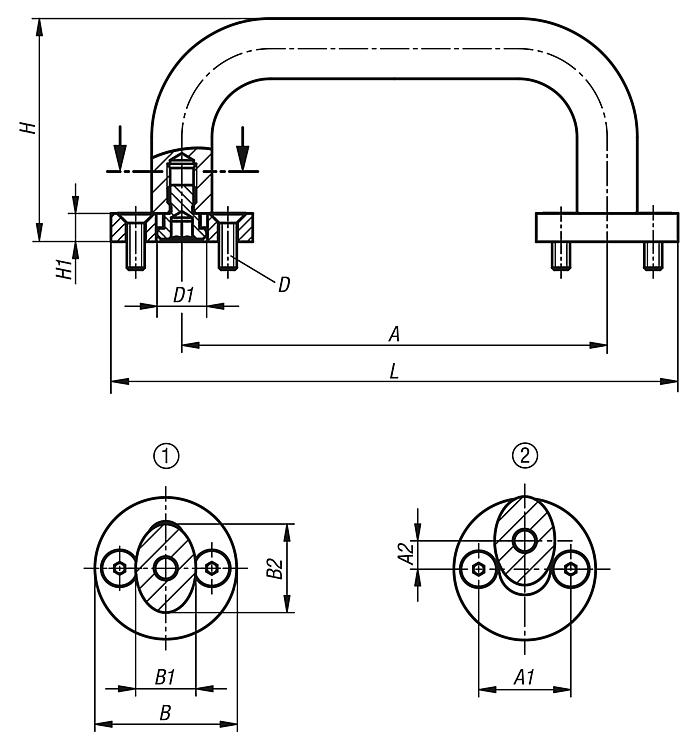

Indicación sobre el dibujo:
1) posición desbloqueada
2) posición bloqueada

S = Conectar
E = Encajar
A = Elevar
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 06920 Empuñaduras curvas ovaladas extraíbles 284 kB

Planos

Empuñaduras curvas ovaladas extraíbles
Empuñaduras curvas ovaladas extraíbles
Empuñaduras curvas ovaladas extraíbles

Selección/filtro de artículos

ReferenciaAA1A2BB1B2DD1HH1LCapacidad
de carga
N
CADAcc.PrecioPedir
06920-10012001100247351321M5x16125881351000 511.92 MXN
06920-11212001112247351321M5x16125881471000 514.56 MXN
06920-11214001112268401525M5x16146381521000 620.40 MXN
06920-12012001120247351321M5x16125881551000 525.12 MXN
06920-12014001120268401725M5x16146381601000 624.00 MXN
06920-12812001128247351321M5x16125881631000 537.36 MXN
06920-12814001128268401725M5x16146381681000 627.60 MXN
06920-16012001160247351321M5x16125881951000 552.72 MXN
06920-16014001160268401725M5x16146382001000 630.48 MXN
06920-18014001180268401725M5x16146382201000 644.16 MXN
06920-19214001192268401725M5x16146382321000 653.76 MXN
06920-35014001350268401725M5x16146383901000 720.24 MXN
