        Empuñaduras de tubo de aluminio con soporte de tubo de plástico

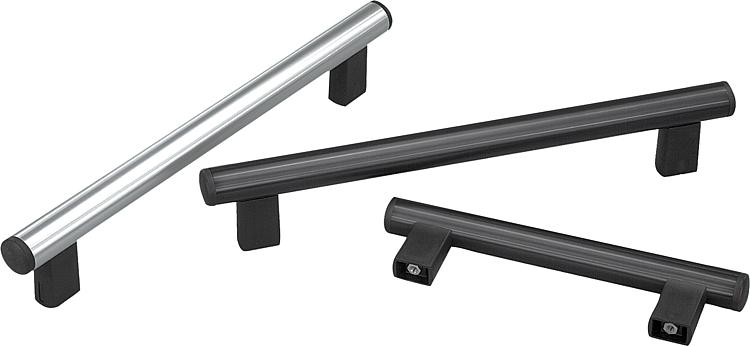

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Soporte de tubo y tapa de tubo de poliamida reforzada con perlas de vidrio.
Tubo de unión de aluminio, EN AW-6060.Versión:Tubos de unión rectificados y de color negro o natural anodizado.
Soporte de tubo y tapa de tubo semimate con estructura fina de color negro.Indicación:Unión por tornillos resistente al desgarre desde el soporte de la empuñadura hasta el tubo mediante una tuerca remachable ciega fija.Montaje:Desde la parte trasera.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06940 Empuñaduras de tubo de aluminio con soporte de tubo de plástico

123 kB

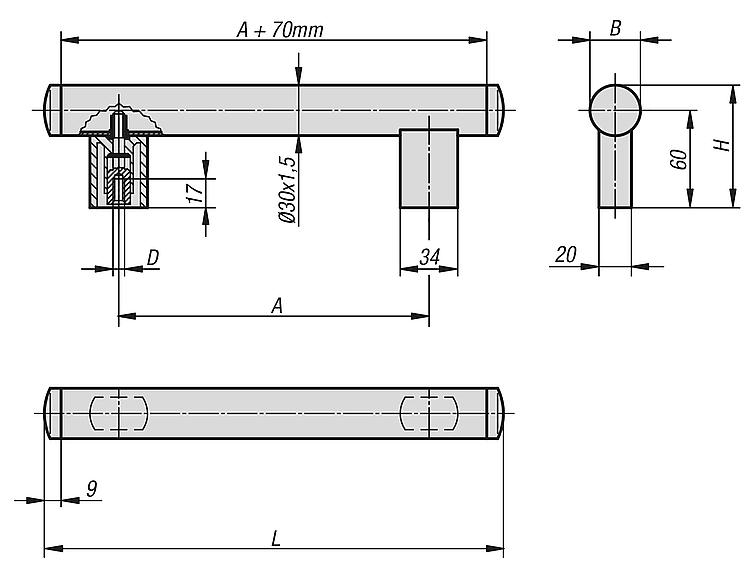

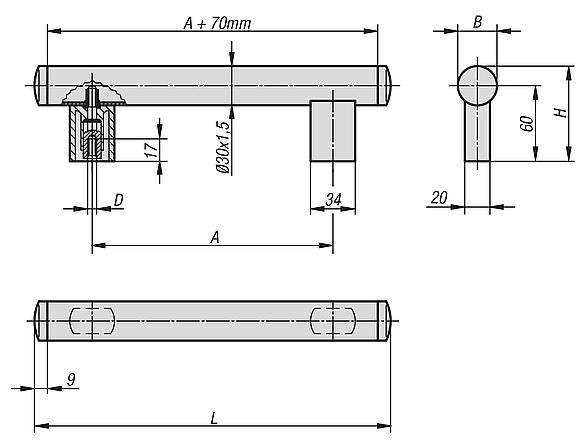

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	A	B	D	H	L	Capacidad de carga N	Precio
06940-200061	anodizado negro	200	30	M6	75	288	800	739.92 MXN
06940-250061	anodizado negro	250	30	M6	75	338	800	757.68 MXN
06940-300061	anodizado negro	300	30	M6	75	388	800	772.56 MXN
06940-400061	anodizado negro	400	30	M6	75	488	800	808.80 MXN
06940-500061	anodizado negro	500	30	M6	75	588	800	841.20 MXN
06940-200063	anodizado natural	200	30	M6	75	288	800	710.40 MXN
06940-250063	anodizado natural	250	30	M6	75	338	800	728.64 MXN
06940-300063	anodizado natural	300	30	M6	75	388	800	743.28 MXN
06940-400063	anodizado natural	400	30	M6	75	488	800	779.76 MXN
06940-500063	anodizado natural	500	30	M6	75	588	800	808.80 MXN
