Empuñaduras de estrella de tres picos con collar elevado

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Empuñaduras y botones
        Empuñaduras de estrella de tres picos con collar elevado

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Duroplast PF 31, negro. Casquillo o perno roscado de acero galvanizado o acero inoxidable con acabado natural.Versión:Con un brillo intenso.A petición:Otras roscas exteriores, longitudes de tornillo y colores.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06702 Empuñaduras de estrella de tres picos con collar elevado

145 kB

Planos (vista completa)

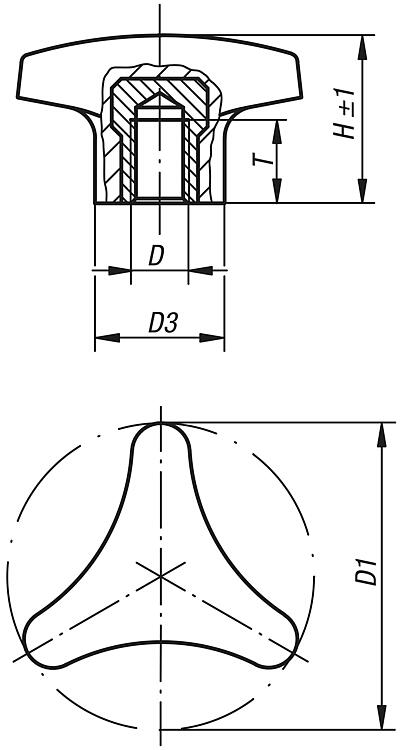

Empuñaduras de estrella de tres picos con collar elevado, rosca interior

Más información

Planos

Empuñaduras de estrella de tres picos con collar elevado, rosca interior

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D3	H	T	Precio
06702-14006	K	acero	M6	40	14	22	12	19.68 MXN
06702-15008	K	acero	M8	50	18	28	14	29.28 MXN
06702-16210	K	acero	M10	62	22	35	14	36.96 MXN
06702-24006	K	acero inoxidable	M6	40	12	22	9	56.40 MXN
06702-25008	K	acero inoxidable	M8	50	15	28	13	75.84 MXN
06702-26210	K	acero inoxidable	M10	62	18	35	13	99.36 MXN

Empuñaduras de estrella de tres picos con collar elevado, rosca exterior

Más información

Planos

Empuñaduras de estrella de tres picos con collar elevado, rosca exterior

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D3	H	L	Precio
06702-14006X15	L	acero	M6	40	14	22	15	18.72 MXN
06702-14008X20	L	acero	M8	40	14	22	20	19.68 MXN
06702-15008X20	L	acero	M8	50	18	28	20	27.84 MXN
06702-15010X25	L	acero	M10	50	22	28	25	28.32 MXN
06702-16210X25	L	acero	M10	62	22	35	25	35.28 MXN
06702-24006X20	L	acero inoxidable	M6	40	12	22	20	27.12 MXN
06702-24008X20	L	acero inoxidable	M8	40	12	22	20	30.72 MXN
06702-25008X20	L	acero inoxidable	M8	50	15	28	20	38.40 MXN
06702-25010X30	L	acero inoxidable	M10	50	15	28	30	67.20 MXN
06702-26210X30	L	acero inoxidable	M10	62	18	35	30	78.00 MXN
