        Empuñaduras en T

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Termoplástico reforzado con fibra de vidrio.
Casquillo roscado de latón.
Perno roscado de acero.Versión:Empuñadura negra.
Perno roscado cincado.A petición:Empuñadura de color rojo, amarillo, verde, azul, blanco o gris (a partir de 1000 piezas).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06649 Empuñaduras en T

160 kB

Planos (vista completa)

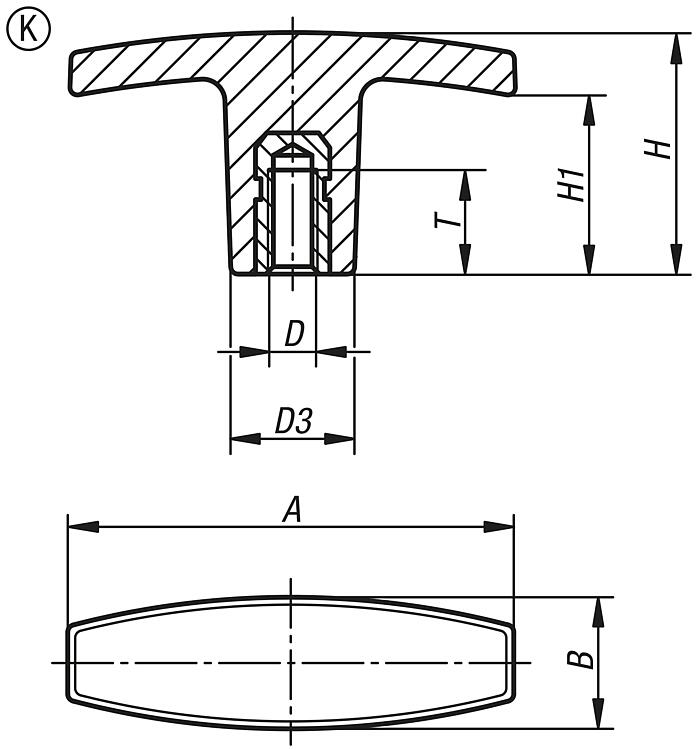

Empuñaduras en T, rosca interior

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	A	B	D	D3	H	H1	T	Precio
06649-14005	K	40	13	M5	13	30,5	20	10	32.16 MXN
06649-15005	K	50	15	M5	14	24	16	10	33.60 MXN
06649-16006	K	60	17	M6	16	31,5	23	12	44.16 MXN
06649-17108	K	71	19,5	M8	20	36	19	20	68.64 MXN
06649-17110	K	71	19,5	M10	20	36	19	20	76.08 MXN
06649-18010	K	80	26	M10	26	39,5	26	25	88.56 MXN
06649-18012	K	80	26	M12	26	39,5	26	25	102.96 MXN

Empuñaduras en T, rosca exterior

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	A	B	D	D3	H	H1	L	Precio
06649-24005X15	L	40	13	M5	13	30,5	20	15	18.48 MXN
06649-25005X15	L	50	15	M5	14	24	16	15	30.24 MXN
06649-25005X20	L	50	15	M5	14	24	16	20	30.24 MXN
06649-26006X20	L	60	17	M6	16	31,5	23	20	34.32 MXN
06649-26006X25	L	60	17	M6	16	31,5	23	25	34.32 MXN
06649-27108X20	L	71	19,5	M8	20	36	19	20	45.60 MXN
06649-27108X30	L	71	19,5	M8	20	36	19	30	50.88 MXN
06649-27110X20	L	71	19,5	M10	20	36	19	20	55.44 MXN
06649-27110X30	L	71	19,5	M10	20	36	19	30	58.08 MXN
06649-28010X30	L	80	26	M10	26	39,5	26	30	67.68 MXN
06649-28012X40	L	80	26	M12	26	39,5	26	40	79.92 MXN
