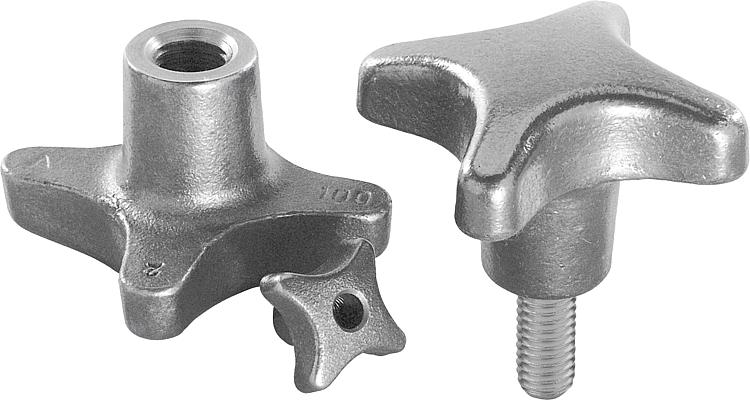

Empuñaduras en cruz DIN 6335 de fundición gris

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Empuñaduras y botones
        Empuñaduras en cruz DIN 6335 de fundición gris

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Fundición gris GJL 200.
Tornillo prisionero de acero inoxidable 1.4305.
Pasador transversal de acero inoxidable 1.4310.

Versión:Rectificado por vibración, acabado natural.

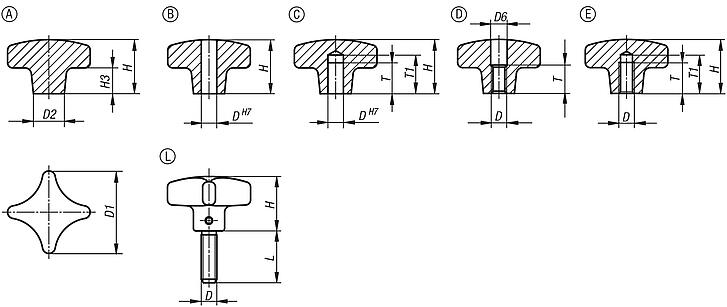

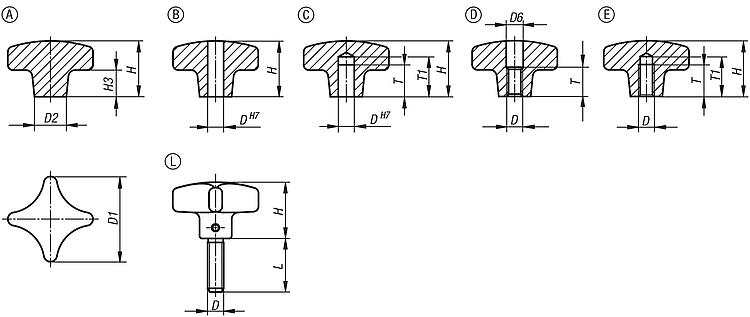

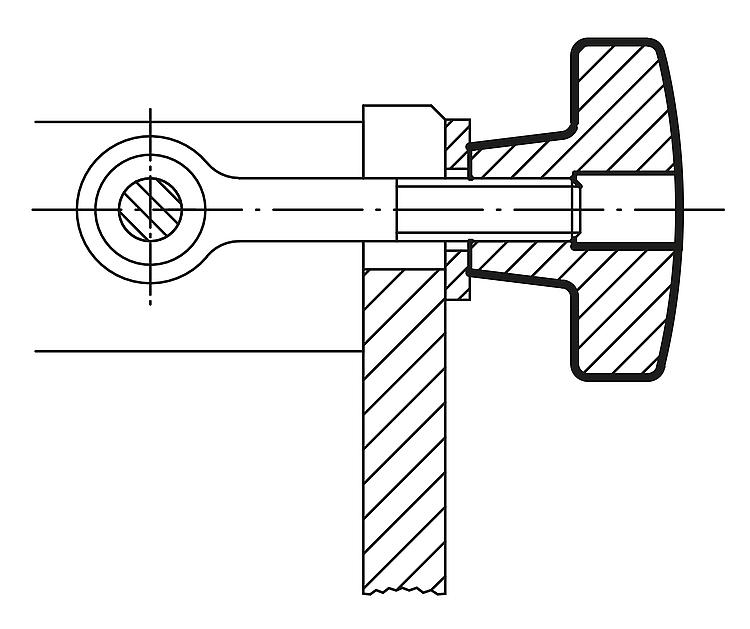

Tornillo prisionero y pasador transversal con acabado natural.Indicación sobre el dibujo:

Forma A: Pieza bruta
Forma B: Perforación continua
Forma C: Agujero ciego
Forma D: Rosca taladrada
Forma E: Agujero ciego roscado
Forma L: Con rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06160 Empuñaduras en cruz DIN 6335 de fundición gris

240 kB

Planos (vista completa)

Empuñaduras en cruz DIN 6335 de fundición gris, forma A, pieza bruta

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma A, pieza bruta

Selección/filtro de artículos

Referencia	Forma	D1	D2	H	H3	Precio
06160-106	A	32	12	21	10	15.84 MXN
06160-108	A	40	14	26	14	28.80 MXN
06160-110	A	50	18	34	20	41.04 MXN
06160-112	A	63	20	42	25	57.60 MXN
06160-116	A	80	25	52	30	105.12 MXN
06160-120	A	100	32	65	38	204.48 MXN

Empuñaduras en cruz DIN 6335 de fundición gris, forma B, perforación continua

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma B, perforación continua

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	H3	Precio
06160-206	B	rectificado por vibración	6	32	12	20	10	37.44 MXN
06160-208	B	rectificado por vibración	8	40	14	25	14	51.84 MXN
06160-210	B	rectificado por vibración	10	50	18	32	20	67.92 MXN
06160-212	B	rectificado por vibración	12	63	20	40	25	91.68 MXN
06160-216	B	rectificado por vibración	16	80	25	50	30	149.76 MXN
06160-220	B	rectificado por vibración	20	100	32	63	38	290.40 MXN

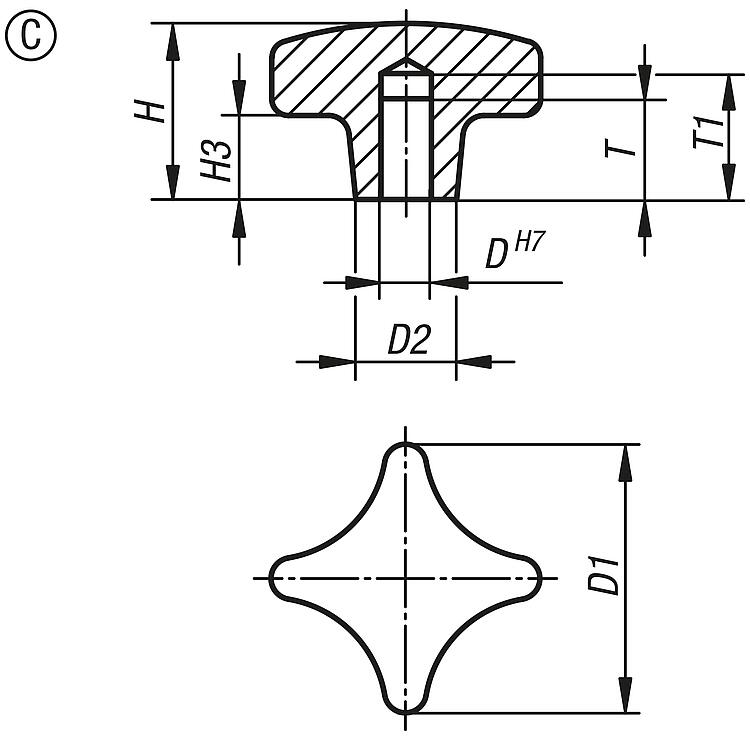

Empuñaduras en cruz DIN 6335 de fundición gris, forma C, agujero ciego

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma C, agujero ciego

Selección/filtro de artículos

Referencia	Forma	Versión 1	D	D1	D2	H	H3	T	T1	Precio
06160-306	C	-	6	32	12	20	10	12	15	37.44 MXN
06160-308	C	-	8	40	14	25	14	15	18	51.84 MXN
06160-310	C	-	10	50	18	32	20	18	21	67.92 MXN
06160-312	C	-	12	63	20	40	25	22	25	91.68 MXN
06160-316	C	-	16	80	25	50	30	28	32	149.76 MXN
06160-320	C	-	20	100	32	63	38	36	40	290.40 MXN

Empuñaduras en cruz DIN 6335 de fundición gris, forma D, rosca taladrada

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma D, rosca taladrada

Selección/filtro de artículos

Referencia	Forma	Versión 1	D	D1	D2	D6	H	H3	T	Precio
06160-406	D	-	M6	32	12	6,4	20	10	10	37.44 MXN
06160-408	D	-	M8	40	14	8,4	25	14	13	51.84 MXN
06160-410	D	-	M10	50	18	10,5	32	20	16	67.92 MXN
06160-412	D	-	M12	63	20	13	40	25	20	91.68 MXN
06160-416	D	-	M16	80	25	17	50	30	20	149.76 MXN
06160-420	D	-	M20	100	32	21	63	38	25	290.40 MXN

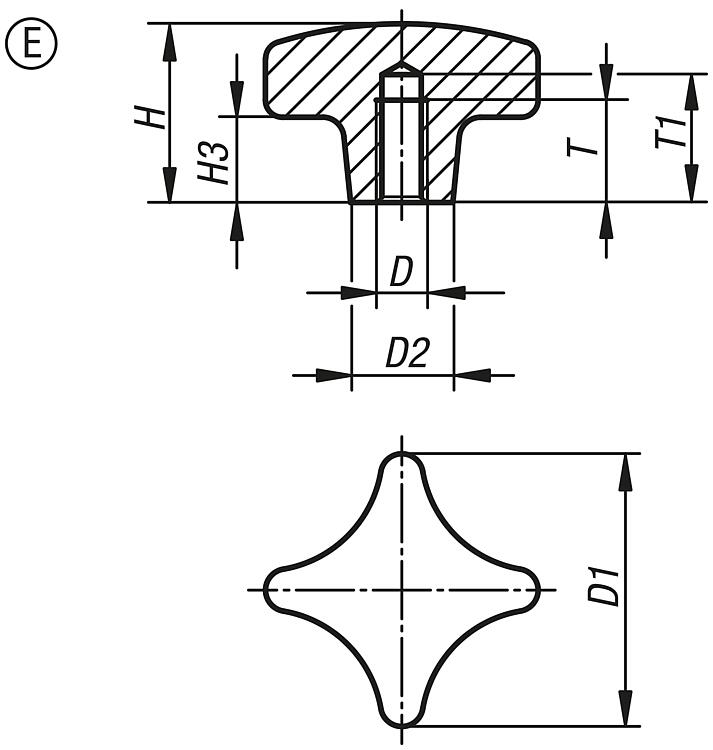

Empuñaduras en cruz DIN 6335 de fundición gris, forma E, agujero ciego roscado

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma E, agujero ciego roscado

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	H3	T	T1	Precio
06160-506	E	rectificado por vibración	M6	32	12	20	10	12	15	37.44 MXN
06160-508	E	rectificado por vibración	M8	40	14	25	14	15	18	51.84 MXN
06160-510	E	rectificado por vibración	M10	50	18	32	20	18	21	67.92 MXN
06160-512	E	rectificado por vibración	M12	63	20	40	25	22	25	91.68 MXN
06160-516	E	rectificado por vibración	M16	80	25	50	30	28	32	149.76 MXN
06160-520	E	rectificado por vibración	M20	100	32	63	38	36	40	290.40 MXN

Empuñaduras en cruz DIN 6335 de fundición gris, forma L, con rosca exterior

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma L, con rosca exterior

Selección/filtro de artículos

Referencia	Forma	Versión 1	D	D1	D2	H	L	Precio
06160-606X15	L	-	M6	32	12	20	15	138.72 MXN
06160-606X20	L	-	M6	32	12	20	20	140.16 MXN
06160-606X25	L	-	M6	32	12	20	25	140.64 MXN
06160-606X30	L	-	M6	32	12	20	30	141.36 MXN
06160-606X40	L	-	M6	32	12	20	40	144.00 MXN
06160-606X50	L	-	M6	32	12	20	50	145.44 MXN
06160-608X20	L	-	M8	40	14	25	20	154.08 MXN
06160-608X25	L	-	M8	40	14	25	25	158.40 MXN
06160-608X30	L	-	M8	40	14	25	30	158.88 MXN
06160-608X40	L	-	M8	40	14	25	40	159.84 MXN
06160-608X50	L	-	M8	40	14	25	50	161.76 MXN
06160-610X20	L	-	M10	50	18	32	20	205.92 MXN
06160-610X25	L	-	M10	50	18	32	25	206.40 MXN
06160-610X30	L	-	M10	50	18	32	30	207.60 MXN
06160-610X40	L	-	M10	50	18	32	40	209.52 MXN
06160-610X50	L	-	M10	50	18	32	50	210.72 MXN
06160-612X20	L	-	M12	63	20	40	20	215.04 MXN
06160-612X30	L	-	M12	63	20	40	30	216.00 MXN
06160-612X40	L	-	M12	63	20	40	40	219.84 MXN
06160-612X50	L	-	M12	63	20	40	50	221.76 MXN
