Empuñaduras en cruz similares a DIN 6335 de aluminio

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Empuñaduras y botones
        Empuñaduras en cruz similares a DIN 6335 de aluminio

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Aluminio.
Tornillo prisionero de acero inoxidable 1.4305.
Pasador transversal de acero inoxidable 1.4310.

Versión:Rectificado por vibración o rectificado y pulido.
Tornillo prisionero y pasador transversal con acabado natural.A petición:Empuñaduras en cruz como pieza bruta (no rectificado por vibración).Indicación sobre el dibujo:

Forma A: Pieza bruta
Forma B: Perforación continua
Forma C: Agujero ciego
Forma D: Rosca taladrada
Forma E: Agujero ciego roscado
Forma L: Con rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06156 Empuñaduras en cruz similares a DIN 6335 de aluminio

182 kB

Planos (vista completa)

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma A, pieza bruta

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma A, pieza bruta

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	Forma	D1	D2	H	H3	Precio
06156-104008	rectificado por vibración	A	40	14	26	14	64.25 MXN
06156-105010	rectificado por vibración	A	50	18	34	20	80.76 MXN
06156-106312	rectificado por vibración	A	63	25	42	25	124.87 MXN
06156-108016	rectificado por vibración	A	80	25	52	30	185.51 MXN

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma B, perforación continua

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma B, perforación continua

Selección/filtro de artículos

Referencia	Forma	Superficie	D1	D	D2	H	Precio
06156-2080162	B	pulido	80	16	25	50	402.74 MXN
06156-2040082	B	pulido	40	8	14	25	202.27 MXN
06156-2050102	B	pulido	50	10	18	32	229.88 MXN
06156-2063122	B	pulido	63	12	25	40	297.73 MXN
06156-205010	B	rectificado por vibración	50	10	18	32	136.74 MXN
06156-206312	B	rectificado por vibración	63	12	25	40	190.92 MXN
06156-204008	B	rectificado por vibración	40	8	14	25	116.36 MXN
06156-208016	B	rectificado por vibración	80	16	25	50	284.83 MXN

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma C, agujero ciego

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma C, agujero ciego

Selección/filtro de artículos

Referencia	Forma	Superficie	D	D1	D2	H	T	T1	Precio
06156-3080162	C	pulido	16	80	25	50	28	32	402.74 MXN
06156-3040082	C	pulido	8	40	14	25	15	18	202.27 MXN
06156-3050102	C	pulido	10	50	18	32	18	21	229.88 MXN
06156-3063122	C	pulido	12	63	25	40	22	25	297.73 MXN
06156-305010	C	rectificado por vibración	10	50	18	32	18	21	136.74 MXN
06156-306312	C	rectificado por vibración	12	63	25	40	22	25	190.92 MXN
06156-304008	C	rectificado por vibración	8	40	14	25	15	18	117.65 MXN
06156-308016	C	rectificado por vibración	16	80	25	50	28	32	284.83 MXN

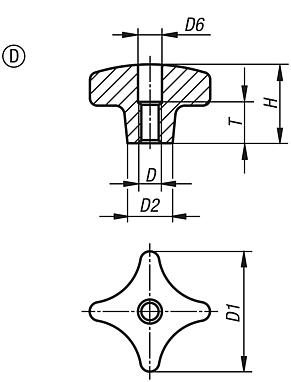

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma D, rosca taladrada

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma D, rosca taladrada

Selección/filtro de artículos

Referencia	Forma	Superficie	D	D1	D2	D6	H	T	Precio
06156-404008	D	rectificado por vibración	M8	40	14	8,4	25	15	124.87 MXN
06156-405010	D	rectificado por vibración	M10	50	18	10,5	32	18	146.29 MXN
06156-406312	D	rectificado por vibración	M12	63	25	13	40	22	199.18 MXN
06156-408016	D	rectificado por vibración	M16	80	25	17	50	28	294.38 MXN
06156-4040082	D	pulido	M8	40	14	8,4	25	15	211.31 MXN
06156-4050102	D	pulido	M10	50	18	10,5	32	18	239.42 MXN
06156-4063122	D	pulido	M12	63	25	13	40	22	307.02 MXN
06156-4080162	D	pulido	M16	80	25	17	50	28	413.83 MXN

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma E, agujero ciego roscado

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma E, agujero ciego roscado

Selección/filtro de artículos

Referencia	Forma	Superficie	D	D1	D2	H	T	T1	Precio
06156-504008	E	rectificado por vibración	M8	40	14	25	15	18	116.36 MXN
06156-505010	E	rectificado por vibración	M10	50	18	32	18	21	136.74 MXN
06156-506312	E	rectificado por vibración	M12	63	25	40	22	25	190.92 MXN
06156-508016	E	rectificado por vibración	M16	80	25	50	28	32	284.83 MXN
06156-5040082	E	pulido	M8	40	14	25	15	18	202.27 MXN
06156-5050102	E	pulido	M10	50	18	32	18	21	229.88 MXN
06156-5063122	E	pulido	M12	63	25	40	22	25	297.73 MXN
06156-5080162	E	pulido	M16	80	25	50	28	32	402.74 MXN

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma L, con rosca exterior

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma L, con rosca exterior

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	L	Precio
06156-604008X20	L	rectificado por vibración	M8	40	14	25	20	245.36 MXN
06156-604008X25	L	rectificado por vibración	M8	40	14	25	25	247.94 MXN
06156-604008X30	L	rectificado por vibración	M8	40	14	25	30	250.01 MXN
06156-604008X40	L	rectificado por vibración	M8	40	14	25	40	258.00 MXN
06156-604008X50	L	rectificado por vibración	M8	40	14	25	50	261.36 MXN
06156-605010X20	L	rectificado por vibración	M10	50	18	32	20	278.12 MXN
06156-605010X25	L	rectificado por vibración	M10	50	18	32	25	279.67 MXN
06156-605010X30	L	rectificado por vibración	M10	50	18	32	30	283.03 MXN
06156-605010X40	L	rectificado por vibración	M10	50	18	32	40	285.35 MXN
06156-605010X50	L	rectificado por vibración	M10	50	18	32	50	290.51 MXN
06156-606312X20	L	rectificado por vibración	M12	63	25	40	20	344.17 MXN
06156-606312X30	L	rectificado por vibración	M12	63	25	40	30	347.53 MXN
06156-606312X40	L	rectificado por vibración	M12	63	25	40	40	354.49 MXN
06156-606312X50	L	rectificado por vibración	M12	63	25	40	50	379.52 MXN
