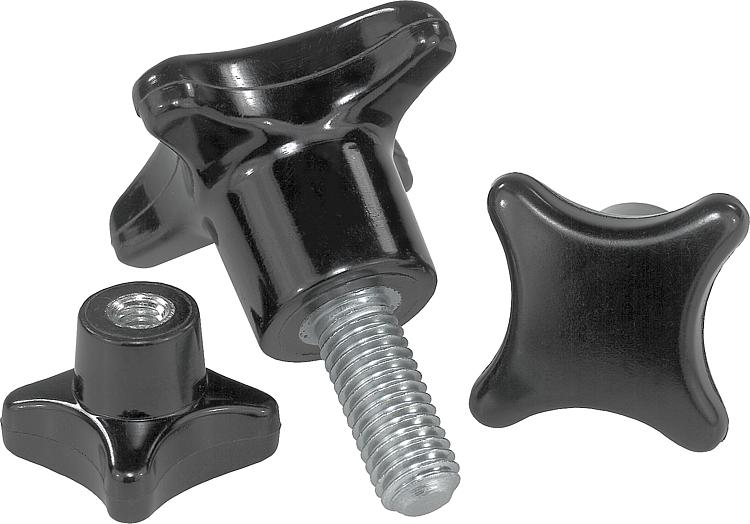

        Empuñaduras en cruz similares a DIN 6335

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Duroplast PF 31, negro.
Casquillo de acero saliente.

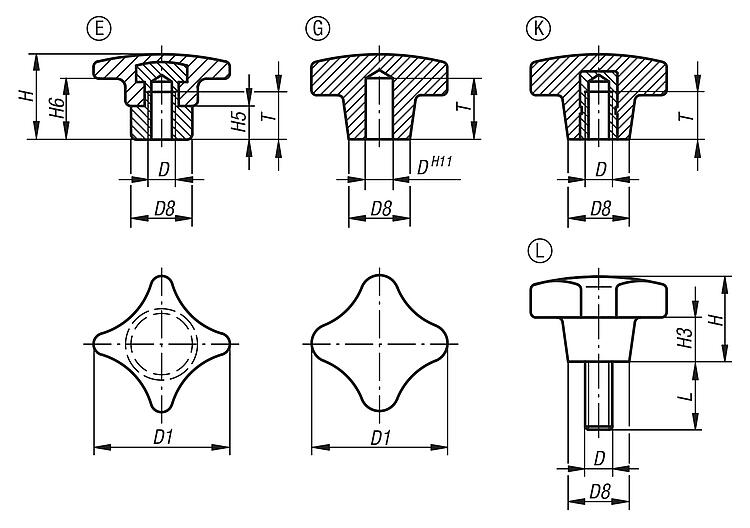

Casquillo o perno roscado de acero galvanizado. Versión:Con un brillo intenso.Indicación sobre el dibujo:

Forma E: casquillo de acero saliente
Forma G: agujero ciego
Forma K: casquillo roscado
Forma L: rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06180 Empuñaduras en cruz similares a DIN 6335

220 kB

Planos (vista completa)

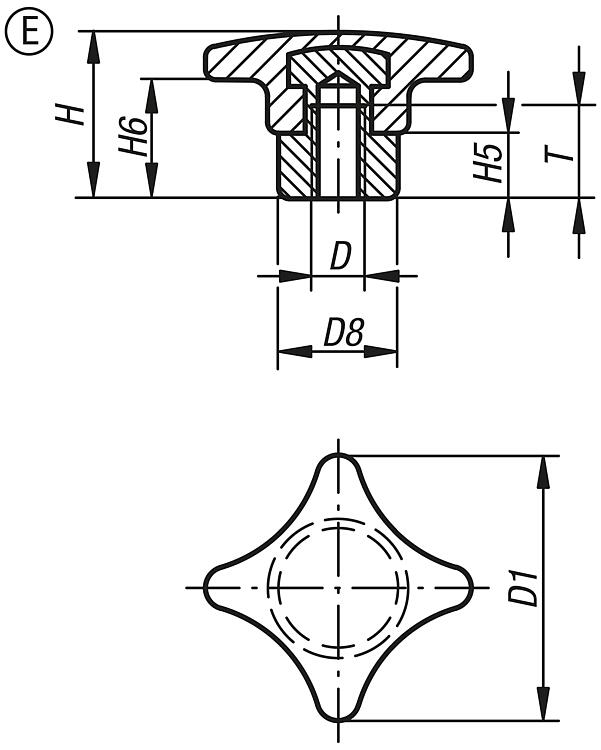

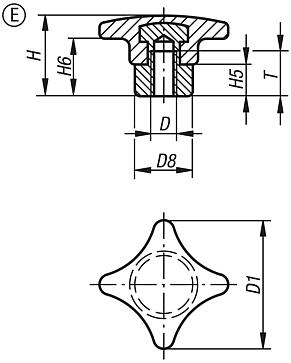

Empuñaduras en cruz similares a DIN 6335, forma E con casquillo de acero saliente

Más información

Planos

Empuñaduras en cruz similares a DIN 6335, forma E con casquillo de acero saliente

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H5	H6	T	Precio
06180-306	E	M6	32	12	23	9	12	12	49.44 MXN
06180-308	E	M8	40	14	26	10	13	15	52.08 MXN
06180-310	E	M10	50	18	32	12	18	18	66.96 MXN
06180-312	E	M12	63	20	40	14	23	22	95.52 MXN
06180-316	E	M16	80	25	50	17	28	28	147.60 MXN

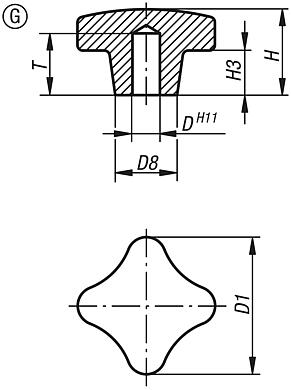

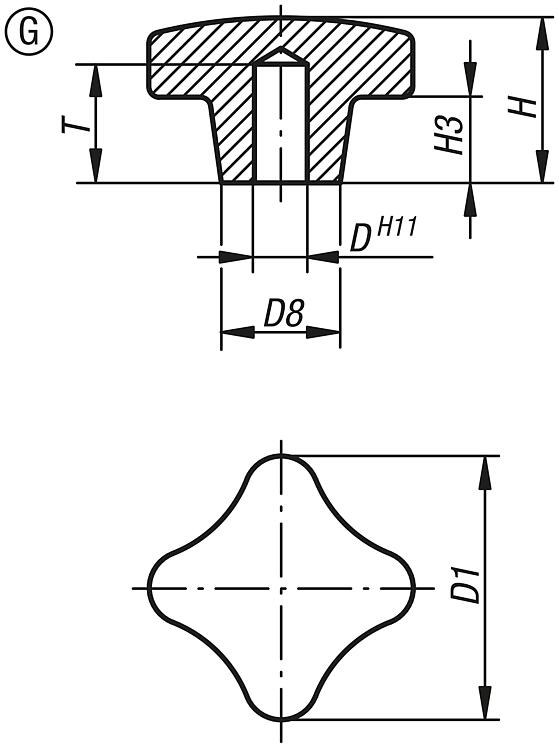

Empuñaduras en cruz similares a DIN 6335, forma G con agujero ciego

Más información

Planos

Empuñaduras en cruz similares a DIN 6335, forma G con agujero ciego

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	T	Precio
06180-405	G	5	25	12	16	8	12	8.88 MXN
06180-406	G	6	32	14	20	10	15	11.52 MXN
06180-408	G	8	40	18	25	13	18	19.44 MXN
06180-410	G	10	50	22	32	20	21	22.56 MXN
06180-412	G	12	63	26	40	25	25	36.48 MXN

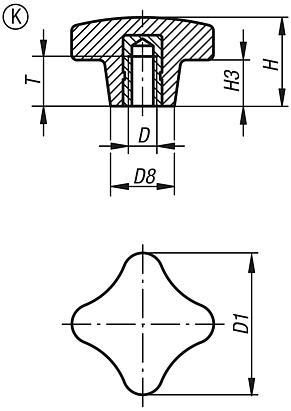

Empuñaduras en cruz similares a DIN 6335, forma K con casquillo roscado

Más información

Planos

Empuñaduras en cruz similares a DIN 6335, forma K con casquillo roscado

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	T	Precio
06180-205	K	M5	25	12	16	8	9,5	11.52 MXN
06180-206	K	M6	32	14	20	10	12	12.72 MXN
06180-208	K	M8	40	18	25	13	14	18.48 MXN
06180-210	K	M10	50	22	32	20	18	23.76 MXN
06180-212	K	M12	63	26	40	25	22	41.28 MXN
06180-216	K	M16	80	35	50	30	30	112.08 MXN

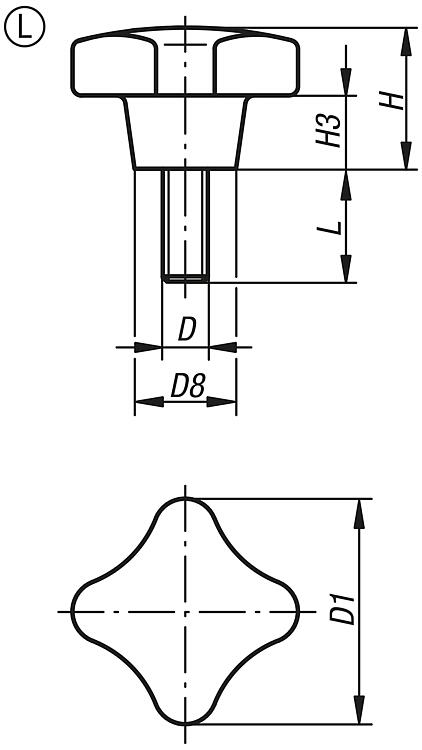

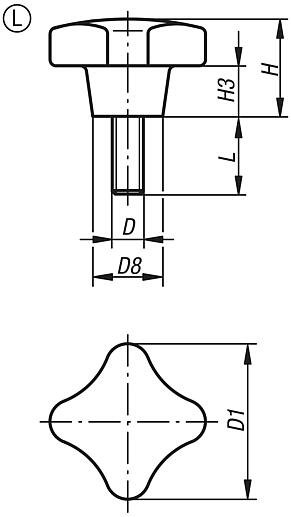

Empuñaduras en cruz similares a DIN 6335, forma L con rosca exterior

Más información

Planos

Empuñaduras en cruz similares a DIN 6335, forma L con rosca exterior

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	L	Precio
06180-505X15	L	M5	25	12	16	8	15	13.92 MXN
06180-505X20	L	M5	25	12	16	8	20	13.92 MXN
06180-505X25	L	M5	25	12	16	8	25	14.40 MXN
06180-505X30	L	M5	25	12	16	8	30	14.88 MXN
06180-505X40	L	M5	25	12	16	8	40	16.32 MXN
06180-505X50	L	M5	25	12	16	8	50	16.56 MXN
06180-506X15	L	M6	32	14	20	10	15	14.88 MXN
06180-506X20	L	M6	32	14	20	10	20	15.12 MXN
06180-506X25	L	M6	32	14	20	10	25	16.32 MXN
06180-506X30	L	M6	32	14	20	10	30	16.32 MXN
06180-506X40	L	M6	32	14	20	10	40	17.52 MXN
06180-506X50	L	M6	32	14	20	10	50	18.48 MXN
06180-508X20	L	M8	40	18	25	13	20	20.16 MXN
06180-508X25	L	M8	40	18	25	13	25	20.40 MXN
06180-508X30	L	M8	40	18	25	13	30	20.64 MXN
06180-508X35	L	M8	40	18	25	13	35	22.80 MXN
06180-508X40	L	M8	40	18	25	13	40	23.28 MXN
06180-508X45	L	M8	40	18	25	13	45	24.96 MXN
06180-508X50	L	M8	40	18	25	13	50	27.60 MXN
06180-510X20	L	M10	50	22	32	20	20	27.12 MXN
06180-510X25	L	M10	50	22	32	20	25	27.84 MXN
06180-510X30	L	M10	50	22	32	20	30	29.52 MXN
06180-510X35	L	M10	50	22	32	20	35	30.48 MXN
06180-510X40	L	M10	50	22	32	20	40	32.16 MXN
06180-510X45	L	M10	50	22	32	20	45	33.84 MXN
06180-510X50	L	M10	50	22	32	20	50	35.76 MXN
06180-512X20	L	M12	63	26	40	25	20	42.72 MXN
06180-512X30	L	M12	63	26	40	25	30	44.64 MXN
06180-512X40	L	M12	63	26	40	25	40	46.80 MXN
06180-512X50	L	M12	63	26	40	25	50	49.92 MXN
06180-512X60	L	M12	63	26	40	25	60	52.80 MXN
