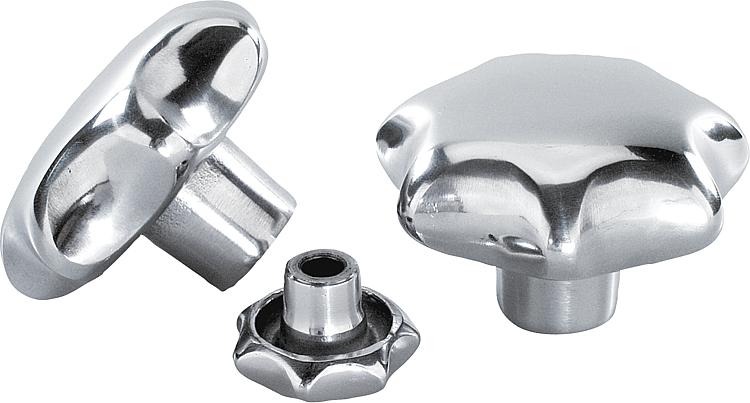

        Empuñaduras en estrella similares a DIN 6336 de aluminio

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Aluminio.
Tornillo prisionero de acero inoxidable 1.4305.
Pasador transversal de acero inoxidable 1.4310.

Versión:Rectificado por vibración o rectificado y pulido.

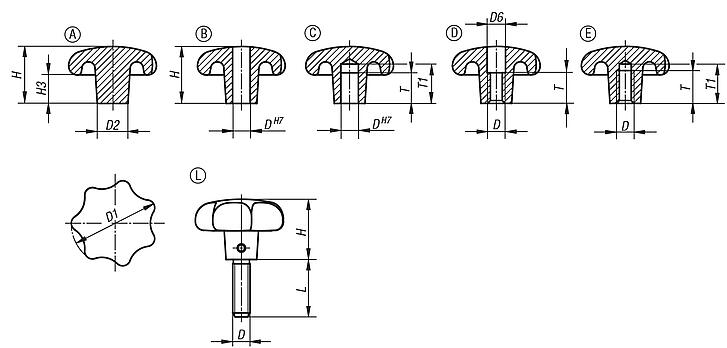

Tornillo prisionero y pasador transversal con acabado natural.A petición:Empuñaduras en estrella como pieza bruta (no rectificado por vibración).Indicación sobre el dibujo:

Forma A: Pieza bruta
Forma B: Perforación continua
Forma C: Agujero ciego
Forma D: Rosca taladrada
Forma E: Agujero ciego roscado
Forma L: Con rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06192 Empuñaduras en estrella similares a DIN 6336 de aluminio

174 kB

Planos (vista completa)

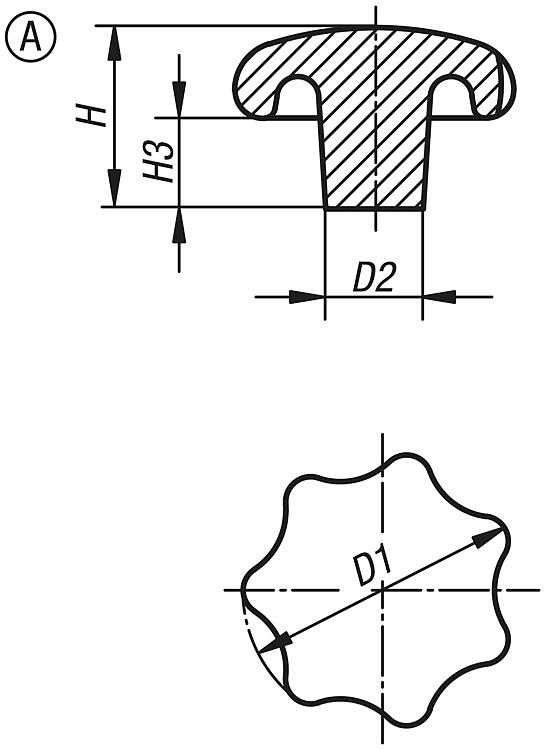

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma A, pieza bruta

Más información

Planos

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma A, pieza bruta

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D1	D2	H	H3	Precio
06192-14008	A	rectificado por vibración	40	14	26	13	81.36 MXN
06192-15010	A	rectificado por vibración	50	18	34	17	105.60 MXN
06192-16312	A	rectificado por vibración	63	20	42	21	139.20 MXN
06192-18016	A	rectificado por vibración	80	25	52	25	199.44 MXN

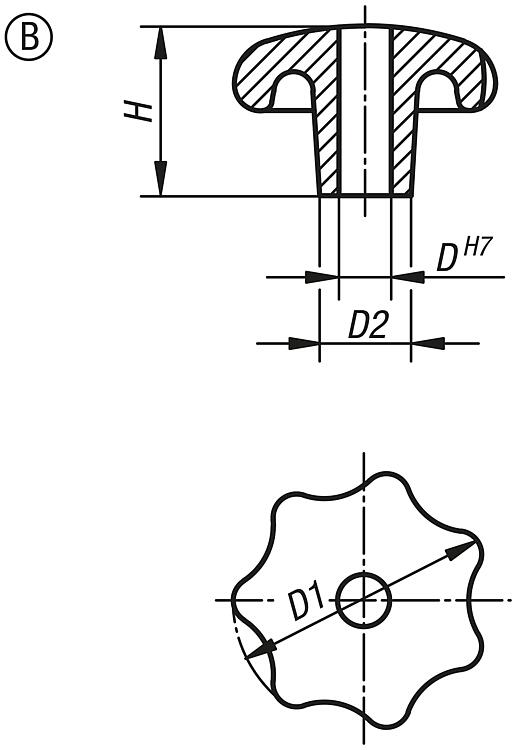

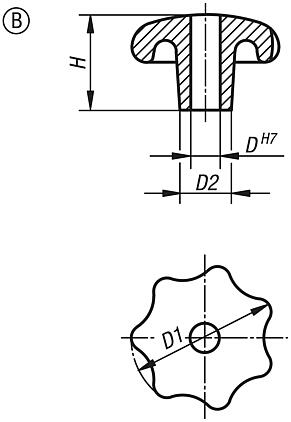

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma B, perforación continua

Más información

Planos

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma B, perforación continua

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	Precio
06192-240082	B	pulido	8	40	14	25	202.80 MXN
06192-250102	B	pulido	10	50	18	32	247.44 MXN
06192-263122	B	pulido	12	63	20	40	272.88 MXN
06192-280162	B	pulido	16	80	25	50	408.48 MXN
06192-24008	B	rectificado por vibración	8	40	14	25	117.84 MXN
06192-25010	B	rectificado por vibración	10	50	18	32	147.84 MXN
06192-26312	B	rectificado por vibración	12	63	20	40	188.64 MXN
06192-28016	B	rectificado por vibración	16	80	25	50	247.44 MXN

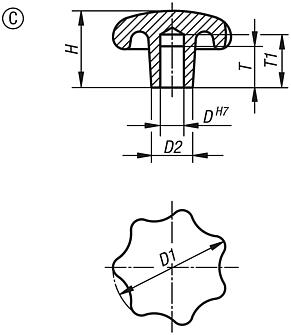

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma C, agujero ciego

Más información

Planos

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma C, agujero ciego

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	T	T1	Precio
06192-340082	C	pulido	8	40	14	25	15	18	202.80 MXN
06192-350102	C	pulido	10	50	18	32	18	21	247.44 MXN
06192-363122	C	pulido	12	63	20	40	22	25	272.88 MXN
06192-380162	C	pulido	16	80	25	50	28	32	408.48 MXN
06192-34008	C	rectificado por vibración	8	40	14	25	15	18	117.84 MXN
06192-35010	C	rectificado por vibración	10	50	18	32	18	21	147.84 MXN
06192-36312	C	rectificado por vibración	12	63	20	40	22	25	188.64 MXN
06192-38016	C	rectificado por vibración	16	80	25	50	28	32	247.44 MXN

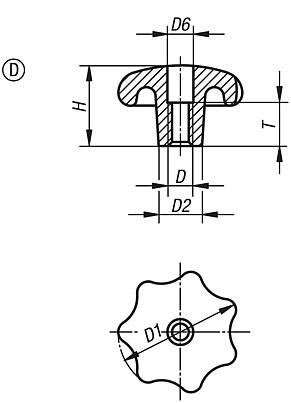

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma D, rosca taladrada

Más información

Planos

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma D, rosca taladrada

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	D6	H	T	Precio
06192-440082	D	pulido	M8	40	14	8,4	25	12	202.80 MXN
06192-450102	D	pulido	M10	50	18	10,5	32	16	247.44 MXN
06192-463122	D	pulido	M12	63	20	13	40	20	272.88 MXN
06192-480162	D	pulido	M16	80	25	17	50	30	408.48 MXN
06192-44008	D	rectificado por vibración	M8	40	14	8,4	25	12	117.84 MXN
06192-45010	D	rectificado por vibración	M10	50	18	10,5	32	16	147.84 MXN
06192-46312	D	rectificado por vibración	M12	63	20	13	40	20	188.64 MXN
06192-48016	D	rectificado por vibración	M16	80	25	17	50	30	247.44 MXN

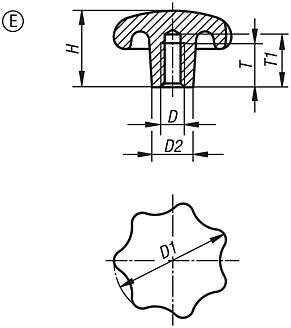

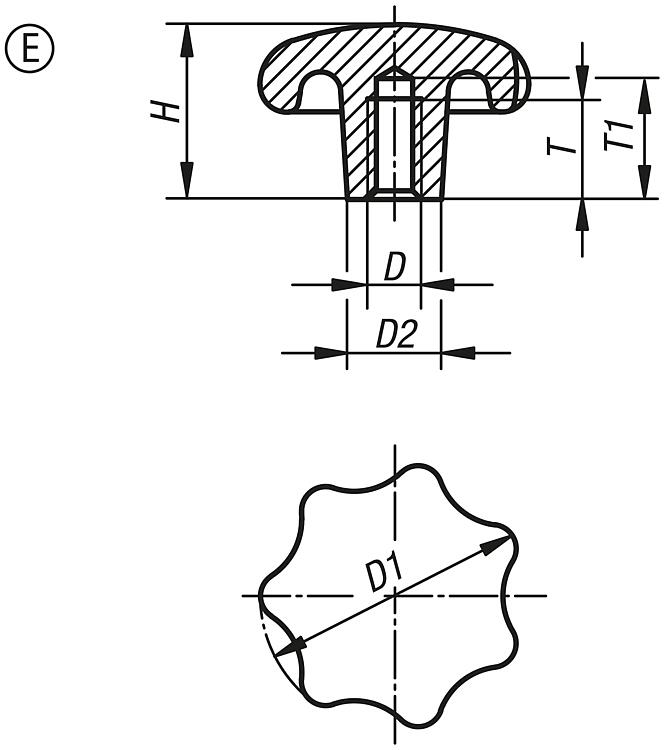

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma E, agujero ciego roscado

Más información

Planos

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma E, agujero ciego roscado

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	T	T1	Precio
06192-540082	E	pulido	M8	40	14	25	15	18	202.80 MXN
06192-550102	E	pulido	M10	50	18	32	18	21	247.44 MXN
06192-563122	E	pulido	M12	63	20	40	22	25	272.88 MXN
06192-580162	E	pulido	M16	80	25	50	28	32	408.48 MXN
06192-54008	E	rectificado por vibración	M8	40	14	25	15	18	117.84 MXN
06192-55010	E	rectificado por vibración	M10	50	18	32	18	21	147.84 MXN
06192-56312	E	rectificado por vibración	M12	63	20	40	22	25	188.64 MXN
06192-58016	E	rectificado por vibración	M16	80	25	50	28	32	247.44 MXN

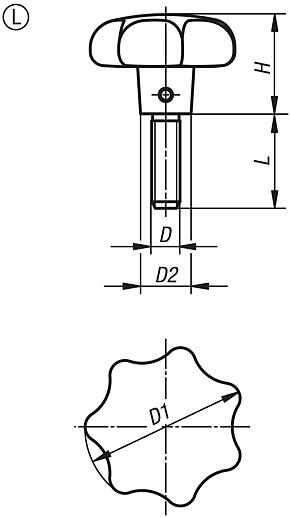

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma L, con rosca exterior

Más información

Planos

Empuñaduras en estrella similares a DIN 6336 de aluminio, forma L, con rosca exterior

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	L	Precio
06192-64008X20	L	rectificado por vibración	M8	40	14	25	20	207.12 MXN
06192-64008X25	L	rectificado por vibración	M8	40	14	25	25	211.44 MXN
06192-64008X30	L	rectificado por vibración	M8	40	14	25	30	212.88 MXN
06192-64008X40	L	rectificado por vibración	M8	40	14	25	40	217.44 MXN
06192-65010X25	L	rectificado por vibración	M10	50	18	32	25	246.24 MXN
06192-65010X30	L	rectificado por vibración	M10	50	18	32	30	251.28 MXN
06192-65010X40	L	rectificado por vibración	M10	50	18	32	40	256.32 MXN
06192-65010X50	L	rectificado por vibración	M10	50	18	32	50	260.40 MXN
06192-66312X30	L	rectificado por vibración	M12	63	20	40	30	311.52 MXN
06192-66312X40	L	rectificado por vibración	M12	63	20	40	40	314.64 MXN
06192-66312X50	L	rectificado por vibración	M12	63	20	40	50	327.12 MXN
06192-66312X60	L	rectificado por vibración	M12	63	20	40	60	333.60 MXN
