        Palancas tensoras con agujero de referencia, 20 grados

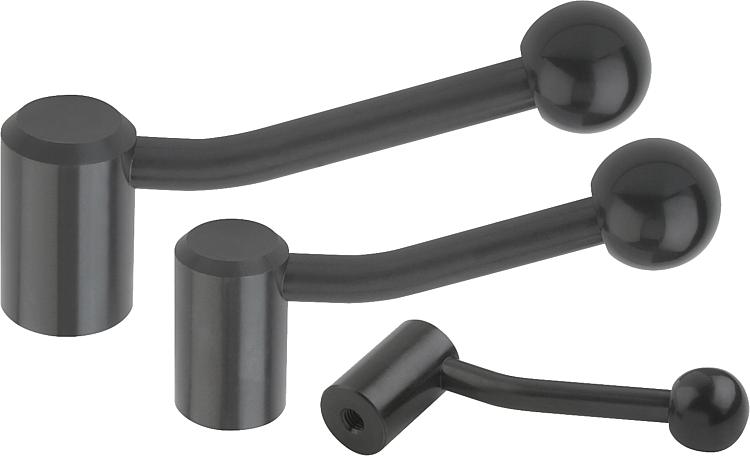

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.
Botón esférico de plástico, negro.Versión:Bruñido.Indicación:Las palancas tensoras se pueden utilizar para tareas de sujeción sencillas o para procesos de conmutación.
En caso necesario, debe haber suficiente espacio de sujeción para que la palanca se pueda girar 360°.A petición:Otras roscas interiores, agujeros de referencia y modelos especiales.
Medida "A" disponible en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06340_PB Palanca tensora con agujero de referencia

121 kB

Ficha de datos 06340_PB20 Palancas tensoras con agujero de referencia, 20 grados

121 kB

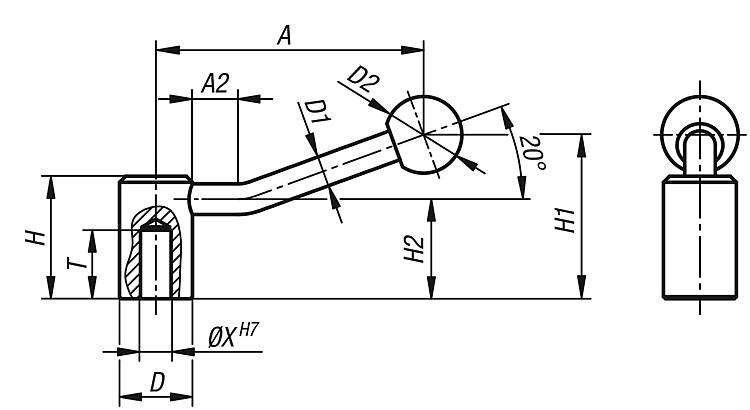

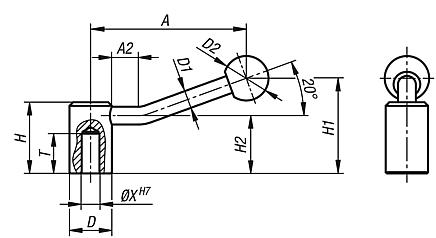

Planos

Selección/filtro de artículos

Referencia	Clase de fijación	X	T	A=Longitud de empuñadura	A2	D	D1	D2	H	H1	H2	Precio
06340-110	agujero de referencia	10	22	84,5	15	24	10	25	40	52,5	32,5	181.92 MXN
06340-112	agujero de referencia	12	25	100	15	28	12	32	46	61	36,5	225.84 MXN
06340-114	agujero de referencia	14	25	100	15	28	12	32	46	61	36,5	225.84 MXN
06340-116	agujero de referencia	16	28	121	15	33	13	32	52	72	41	272.88 MXN
06340-120	agujero de referencia	20	32	123	15	41	13	32	61	80	49	378.24 MXN
