        Palancas tensoras

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.

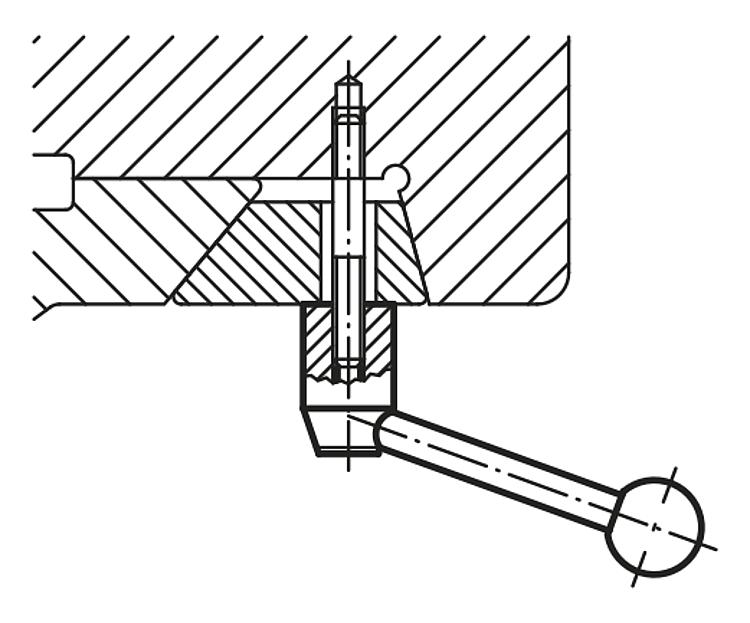

Botón esférico de plástico, negro.Versión:Bruñido.Indicación:Las palancas tensoras se pueden utilizar para tareas de sujeción sencillas o para procesos de conmutación.
En caso necesario, debe haber suficiente espacio de sujeción para que la palanca se pueda girar 360°.A petición:Otras roscas interiores, agujeros de referencia y modelos especiales.
Medida "A" disponible en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06340 Palancas tensoras

185 kB

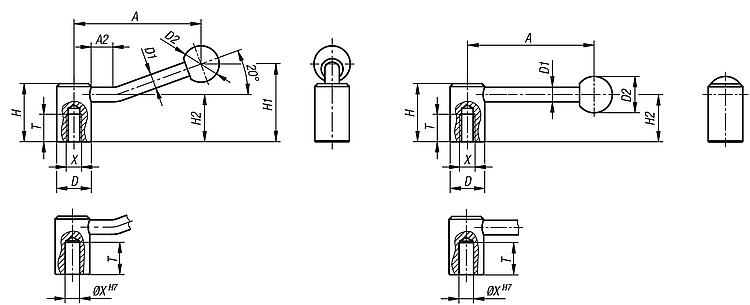

Planos (vista completa)

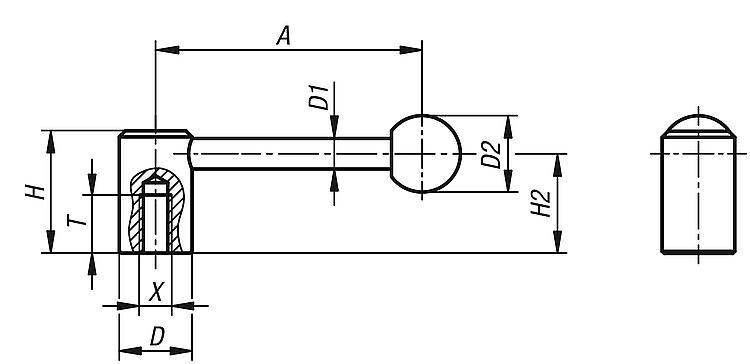

Palancas tensoras con rosca interior, 0 grados

Más información

Planos

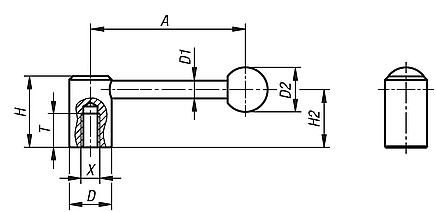

Palancas tensoras con rosca interior, 0 grados

Selección/filtro de artículos

Referencia	Clase de fijación	X	T	A=Longitud de empuñadura	D	D1	D2	H	H2	Precio
06340-2082	rosca interior	M8	18	88,1	24	10	25	40	32,5	181.92 MXN
06340-2102	rosca interior	M10	18	88,1	24	10	25	40	32,5	181.92 MXN
06340-21012	rosca interior	M10	20	104	28	12	32	46	36,5	225.84 MXN
06340-2122	rosca interior	M12	20	104	28	12	32	46	36,5	225.84 MXN
06340-2162	rosca interior	M16	23	126,5	33	13	32	52	41	272.88 MXN
06340-2202	rosca interior	M20	26	128,5	41	13	32	61	49	378.24 MXN

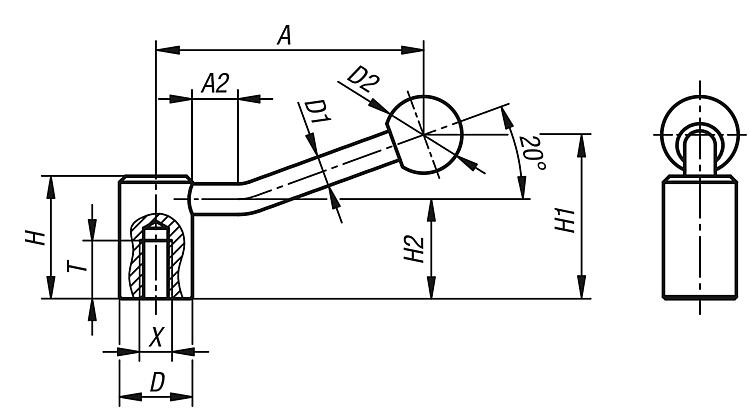

Palancas tensoras con rosca interior, 20 grados

Más información

Planos

Palancas tensoras con rosca interior, 20 grados

Selección/filtro de artículos

Referencia	Clase de fijación	X	T	A=Longitud de empuñadura	A2	D	D1	D2	H	H1	H2	Precio
06340-208	rosca interior	M8	18	84,5	15	24	10	25	40	52,5	32,5	181.92 MXN
06340-210	rosca interior	M10	18	84,5	15	24	10	25	40	52,5	32,5	181.92 MXN
06340-212	rosca interior	M12	20	100	15	28	12	32	46	61	36,5	225.84 MXN
06340-216	rosca interior	M16	23	121	15	33	13	32	52	72	41	272.88 MXN
06340-220	rosca interior	M20	26	123	15	41	13	32	61	80	49	378.24 MXN

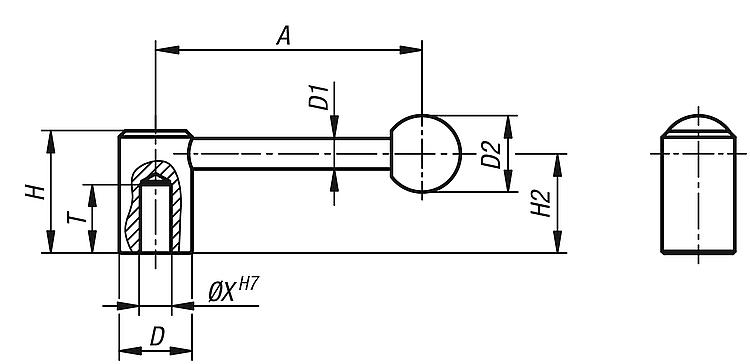

Palancas tensoras con agujero de referencia, 0 grados

Más información

Planos

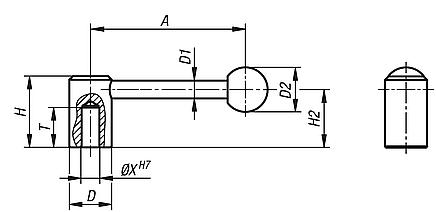

Palancas tensoras con agujero de referencia, 0 grados

Selección/filtro de artículos

Referencia	Clase de fijación	X	T	A=Longitud de empuñadura	D	D1	D2	H	H2	Precio
06340-1102	agujero de referencia	10	22	88,1	24	10	25	40	32,5	181.92 MXN
06340-1122	agujero de referencia	12	25	104	28	12	32	46	36,5	225.84 MXN
06340-1142	agujero de referencia	14	25	104	28	12	32	46	36,5	225.84 MXN
06340-1162	agujero de referencia	16	28	126,5	33	13	32	52	41	272.88 MXN
06340-1202	agujero de referencia	20	32	128,5	41	13	32	61	49	378.24 MXN

Palancas tensoras con agujero de referencia, 20 grados

Más información

Planos

Palancas tensoras con agujero de referencia, 20 grados

Selección/filtro de artículos

Referencia	Clase de fijación	X	T	A=Longitud de empuñadura	A2	D	D1	D2	H	H1	H2	Precio
06340-110	agujero de referencia	10	22	84,5	15	24	10	25	40	52,5	32,5	181.92 MXN
06340-112	agujero de referencia	12	25	100	15	28	12	32	46	61	36,5	225.84 MXN
06340-114	agujero de referencia	14	25	100	15	28	12	32	46	61	36,5	225.84 MXN
06340-116	agujero de referencia	16	28	121	15	33	13	32	52	72	41	272.88 MXN
06340-120	agujero de referencia	20	32	123	15	41	13	32	61	80	49	378.24 MXN
