        Palancas de sujeción de fundición inyectada de cinc con rosca exterior, inserto roscado de acero inoxidable

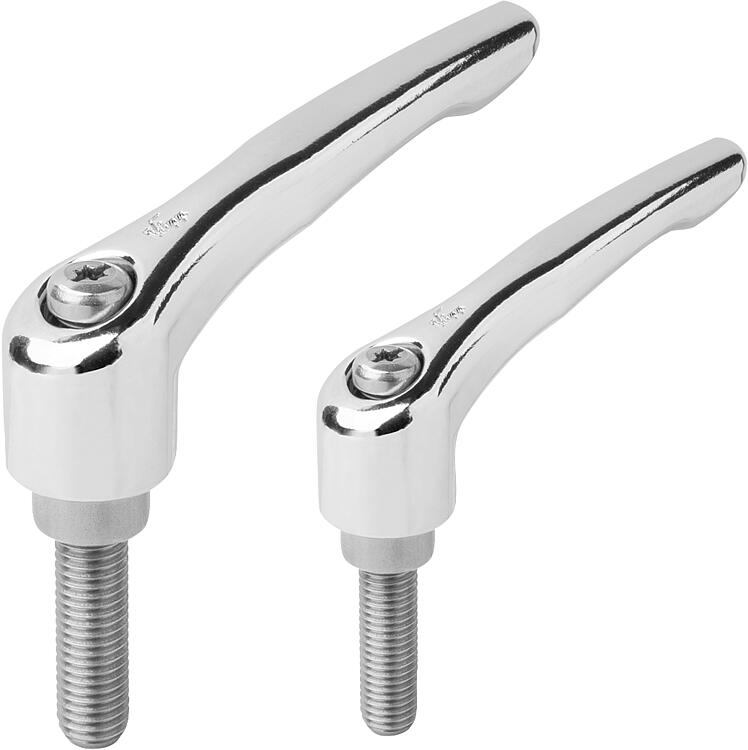

        Palanca de sujeción con rosca exterior partes de acero inoxidable, cromado con un brillo intenso

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con cromada con un brillo intenso.
Partes de acero con acabado natural.A petición:Otras roscas exteriores, longitudes de tornillo, colores y modelos especiales.

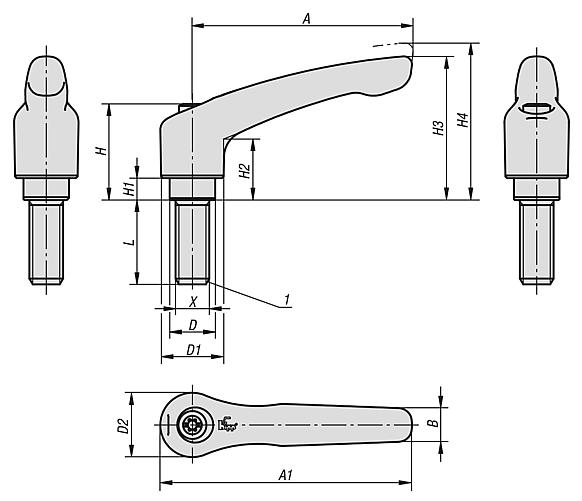

Medida "H1" disponible en otras longitudes con un recargo.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06461_HV Palanca de sujeción con rosca exterior partes de acero inoxidable, cromado con un brillo intenso

225 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Superficie cuerpo de base	Tamaño	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	L	Precio
06461-9036X6	plata	cromado con un brillo intenso	9	M3	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	6	202.56 MXN
06461-9036X10	plata	cromado con un brillo intenso	9	M3	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	10	202.56 MXN
06461-9036X15	plata	cromado con un brillo intenso	9	M3	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	202.56 MXN
06461-9036X20	plata	cromado con un brillo intenso	9	M3	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	202.56 MXN
06461-9046X10	plata	cromado con un brillo intenso	9	M4	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	10	202.56 MXN
06461-9046X15	plata	cromado con un brillo intenso	9	M4	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	202.56 MXN
06461-9046X20	plata	cromado con un brillo intenso	9	M4	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	202.56 MXN
06461-9046X25	plata	cromado con un brillo intenso	9	M4	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	25	202.56 MXN
06461-9046X30	plata	cromado con un brillo intenso	9	M4	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	30	202.56 MXN
06461-9046X35	plata	cromado con un brillo intenso	9	M4	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	35	218.88 MXN
06461-9056X10	plata	cromado con un brillo intenso	9	M5	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	10	202.56 MXN
06461-9056X15	plata	cromado con un brillo intenso	9	M5	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	202.56 MXN
06461-9056X20	plata	cromado con un brillo intenso	9	M5	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	202.56 MXN
06461-9056X25	plata	cromado con un brillo intenso	9	M5	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	25	202.56 MXN
06461-9056X30	plata	cromado con un brillo intenso	9	M5	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	30	202.56 MXN
06461-9056X35	plata	cromado con un brillo intenso	9	M5	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	35	218.88 MXN
06461-0036X6	plata	cromado con un brillo intenso	0	M3	10	13	14	24,5	4	14,5	30	33	30	37	7	16	6	213.12 MXN
06461-0036X10	plata	cromado con un brillo intenso	0	M3	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	213.12 MXN
06461-0036X15	plata	cromado con un brillo intenso	0	M3	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	213.12 MXN
06461-0036X20	plata	cromado con un brillo intenso	0	M3	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	213.12 MXN
06461-0046X10	plata	cromado con un brillo intenso	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	213.12 MXN
06461-0046X15	plata	cromado con un brillo intenso	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	213.12 MXN
06461-0046X20	plata	cromado con un brillo intenso	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	213.12 MXN
06461-0046X25	plata	cromado con un brillo intenso	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	213.12 MXN
06461-0046X30	plata	cromado con un brillo intenso	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30	213.12 MXN
06461-0056X10	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	213.12 MXN
06461-0056X15	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	213.12 MXN
06461-0056X20	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	213.12 MXN
06461-0056X25	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	213.12 MXN
06461-0056X30	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30	213.12 MXN
06461-0056X35	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	35	230.40 MXN
06461-0056X40	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40	230.40 MXN
06461-0056X45	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	45	230.40 MXN
06461-0056X50	plata	cromado con un brillo intenso	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50	230.40 MXN
06461-1056X10	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	213.12 MXN
06461-1056X15	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	213.12 MXN
06461-1056X20	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	213.12 MXN
06461-1056X25	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	213.12 MXN
06461-1056X30	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	213.12 MXN
06461-1056X35	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	35	230.40 MXN
06461-1056X40	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	230.40 MXN
06461-1056X45	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	45	230.40 MXN
06461-1056X50	plata	cromado con un brillo intenso	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	230.40 MXN
06461-1066X10	plata	cromado con un brillo intenso	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	213.12 MXN
06461-1066X15	plata	cromado con un brillo intenso	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	213.12 MXN
06461-1066X20	plata	cromado con un brillo intenso	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	213.12 MXN
06461-1066X25	plata	cromado con un brillo intenso	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	213.12 MXN
06461-1066X30	plata	cromado con un brillo intenso	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	213.12 MXN
06461-1066X40	plata	cromado con un brillo intenso	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	230.40 MXN
06461-1066X50	plata	cromado con un brillo intenso	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	230.40 MXN
06461-2066X15	plata	cromado con un brillo intenso	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	264.48 MXN
06461-2066X20	plata	cromado con un brillo intenso	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	264.48 MXN
06461-2066X25	plata	cromado con un brillo intenso	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	264.48 MXN
06461-2066X30	plata	cromado con un brillo intenso	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	264.48 MXN
06461-2066X40	plata	cromado con un brillo intenso	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	283.68 MXN
06461-2066X50	plata	cromado con un brillo intenso	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	283.68 MXN
06461-2066X60	plata	cromado con un brillo intenso	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	283.68 MXN
06461-2086X15	plata	cromado con un brillo intenso	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	264.48 MXN
06461-2086X20	plata	cromado con un brillo intenso	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	264.48 MXN
06461-2086X25	plata	cromado con un brillo intenso	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	264.48 MXN
06461-2086X30	plata	cromado con un brillo intenso	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	264.48 MXN
06461-2086X40	plata	cromado con un brillo intenso	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	283.68 MXN
06461-2086X50	plata	cromado con un brillo intenso	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	283.68 MXN
06461-2086X60	plata	cromado con un brillo intenso	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	283.68 MXN
06461-2106X20	plata	cromado con un brillo intenso	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	264.48 MXN
06461-2106X25	plata	cromado con un brillo intenso	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	264.48 MXN
06461-2106X30	plata	cromado con un brillo intenso	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	264.48 MXN
06461-2106X40	plata	cromado con un brillo intenso	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	283.68 MXN
06461-2106X50	plata	cromado con un brillo intenso	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	283.68 MXN
06461-2106X60	plata	cromado con un brillo intenso	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	283.68 MXN
06461-3086X20	plata	cromado con un brillo intenso	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	303.60 MXN
06461-3086X25	plata	cromado con un brillo intenso	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	303.60 MXN
06461-3086X30	plata	cromado con un brillo intenso	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	303.60 MXN
06461-3086X40	plata	cromado con un brillo intenso	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	323.76 MXN
06461-3086X50	plata	cromado con un brillo intenso	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	323.76 MXN
06461-3086X60	plata	cromado con un brillo intenso	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	323.76 MXN
06461-3106X20	plata	cromado con un brillo intenso	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	303.60 MXN
06461-3106X25	plata	cromado con un brillo intenso	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	303.60 MXN
06461-3106X30	plata	cromado con un brillo intenso	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	303.60 MXN
06461-3106X40	plata	cromado con un brillo intenso	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	323.76 MXN
06461-3106X50	plata	cromado con un brillo intenso	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	323.76 MXN
06461-3106X60	plata	cromado con un brillo intenso	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	323.76 MXN
06461-4126X25	plata	cromado con un brillo intenso	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	405.36 MXN
06461-4126X30	plata	cromado con un brillo intenso	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	405.36 MXN
06461-4126X40	plata	cromado con un brillo intenso	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	431.52 MXN
06461-4126X50	plata	cromado con un brillo intenso	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	431.52 MXN
06461-4126X60	plata	cromado con un brillo intenso	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	431.52 MXN
06461-5166X30	plata	cromado con un brillo intenso	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	516.96 MXN
06461-5166X40	plata	cromado con un brillo intenso	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	561.84 MXN
06461-5166X50	plata	cromado con un brillo intenso	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	561.84 MXN
06461-5166X60	plata	cromado con un brillo intenso	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	561.84 MXN
