        Palancas de sujeción de fundición inyectada de cinc con rosca interior, inserto roscado de acero inoxidable

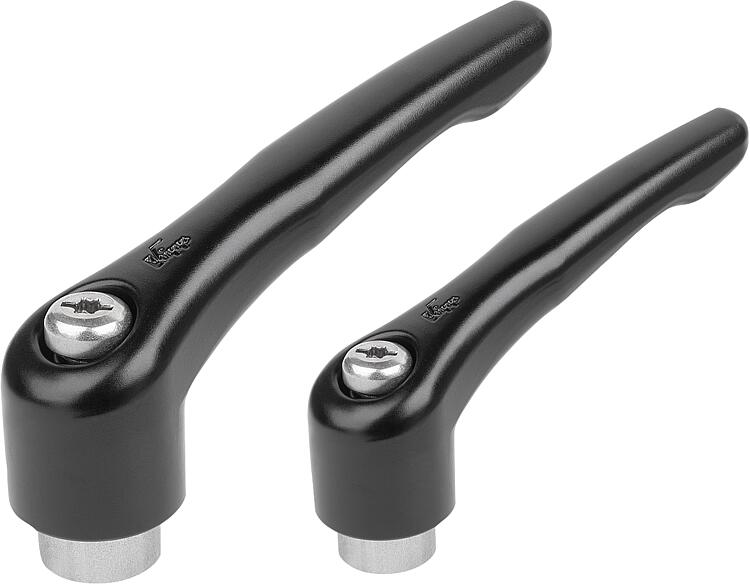

        Palancas de sujeción con rosca interior, partes de acero inoxidable, satinado mate

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico.
Partes de acero con acabado natural.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06451_SE Palancas de sujeción con rosca interior, partes de acero inoxidable, satinado mate

223 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Superficie cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06451-9031	negro RAL 9005	satinado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	147.12 MXN
06451-9041	negro RAL 9005	satinado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	147.12 MXN
06451-9051	negro RAL 9005	satinado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	147.12 MXN
06451-0031	negro RAL 9005	satinado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-0041	negro RAL 9005	satinado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-0051	negro RAL 9005	satinado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-1041	negro RAL 9005	satinado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-1051	negro RAL 9005	satinado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-1061	negro RAL 9005	satinado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-2061	negro RAL 9005	satinado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-2081	negro RAL 9005	satinado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-3081	negro RAL 9005	satinado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-3101	negro RAL 9005	satinado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-4101	negro RAL 9005	satinado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-4121	negro RAL 9005	satinado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-5121	negro RAL 9005	satinado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-5161	negro RAL 9005	satinado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
