        Palancas de sujeción de fundición inyectada de cinc con rosca interior, inserto roscado de acero inoxidable

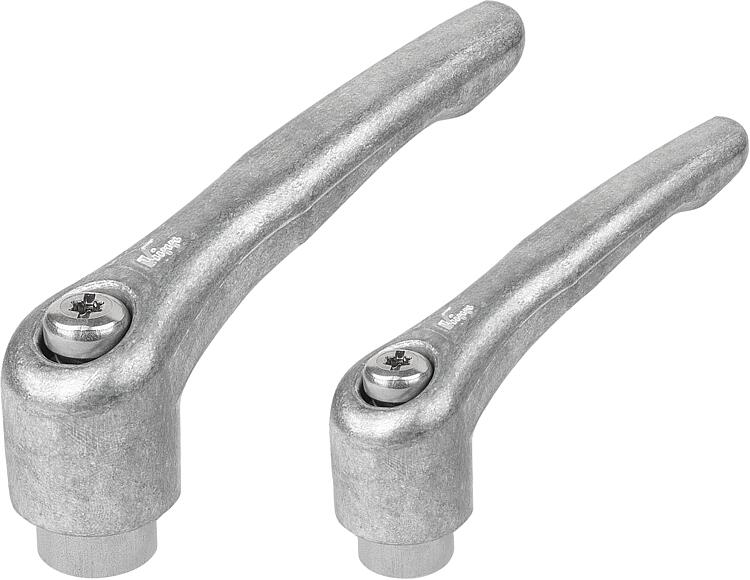

        Palancas de sujeción con rosca interior, partes de acero inoxidable, acabado natural

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico.
Partes de acero con acabado natural.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06451_BL Palancas de sujeción con rosca interior, partes de acero inoxidable, acabado natural

261 kB

Planos

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06451-903008	acabado natural	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	141.12 MXN
06451-904008	acabado natural	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	141.12 MXN
06451-905008	acabado natural	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	141.12 MXN
06451-003008	acabado natural	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	148.56 MXN
06451-004008	acabado natural	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	148.56 MXN
06451-005008	acabado natural	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	148.56 MXN
06451-104008	acabado natural	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	148.56 MXN
06451-105008	acabado natural	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	148.56 MXN
06451-106008	acabado natural	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	148.56 MXN
06451-206008	acabado natural	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	184.80 MXN
06451-208008	acabado natural	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	184.80 MXN
06451-308008	acabado natural	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	209.52 MXN
06451-310008	acabado natural	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	209.52 MXN
06451-410008	acabado natural	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	281.52 MXN
06451-412008	acabado natural	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	281.52 MXN
06451-512008	acabado natural	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	349.20 MXN
06451-516008	acabado natural	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	349.20 MXN
