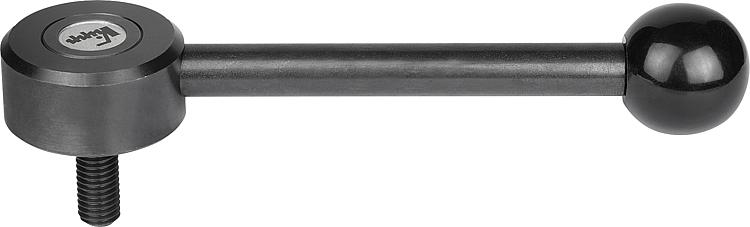

Palanca de sujeción plana con rosca exterior, 0 grados

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Palanca de sujeción y palanca tensora
        Palancas de sujeción plana con rosca exterior
        Palanca de sujeción plana con rosca exterior, 0 grados

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.
Botón esférico de plástico, negro.Versión:Bruñido.A petición:Otras roscas exteriores, longitudes de tornillo y modelos especiales.
A petición, medidas "H1" y "A" disponibles en otras longitudes con un recargo.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06400_0 Palanca de sujeción plana con rosca exterior, 0 grados

112 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Tamaño	X	L	A	D	D1	D2	D3	H	H1	H2	H3	Número de dientes	Precio
06400-1081X15	0°	1	M8	15	102	13,5	33	25	10	19	2	12	23	20	349.92 MXN
06400-1081X20	0°	1	M8	20	102	13,5	33	25	10	19	2	12	23	20	349.92 MXN
06400-1081X25	0°	1	M8	25	102	13,5	33	25	10	19	2	12	23	20	349.92 MXN
06400-1081X30	0°	1	M8	30	102	13,5	33	25	10	19	2	12	23	20	349.92 MXN
06400-1081X40	0°	1	M8	40	102	13,5	33	25	10	19	2	12	23	20	366.96 MXN
06400-1081X50	0°	1	M8	50	102	13,5	33	25	10	19	2	12	23	20	366.96 MXN
06400-1081X60	0°	1	M8	60	102	13,5	33	25	10	19	2	12	23	20	366.96 MXN
06400-1101X15	0°	1	M10	15	102	13,5	33	25	10	19	2	12	23	20	349.92 MXN
06400-1101X20	0°	1	M10	20	102	13,5	33	25	10	19	2	12	23	20	349.92 MXN
06400-1101X25	0°	1	M10	25	102	13,5	33	25	10	19	2	12	23	20	349.92 MXN
06400-1101X30	0°	1	M10	30	102	13,5	33	25	10	19	2	12	23	20	349.92 MXN
06400-1101X40	0°	1	M10	40	102	13,5	33	25	10	19	2	12	23	20	366.96 MXN
06400-1101X50	0°	1	M10	50	102	13,5	33	25	10	19	2	12	23	20	366.96 MXN
06400-1101X60	0°	1	M10	60	102	13,5	33	25	10	19	2	12	23	20	366.96 MXN
06400-2101X20	0°	2	M10	20	131	19	41	30	12	22	2	13,5	26	24	432.96 MXN
06400-2101X25	0°	2	M10	25	131	19	41	30	12	22	2	13,5	26	24	432.96 MXN
06400-2101X30	0°	2	M10	30	131	19	41	30	12	22	2	13,5	26	24	432.96 MXN
06400-2101X40	0°	2	M10	40	131	19	41	30	12	22	2	13,5	26	24	452.64 MXN
06400-2101X50	0°	2	M10	50	131	19	41	30	12	22	2	13,5	26	24	452.64 MXN
06400-2101X60	0°	2	M10	60	131	19	41	30	12	22	2	13,5	26	24	452.64 MXN
06400-2121X20	0°	2	M12	20	131	19	41	30	12	22	2	13,5	26	24	432.96 MXN
06400-2121X25	0°	2	M12	25	131	19	41	30	12	22	2	13,5	26	24	432.96 MXN
06400-2121X30	0°	2	M12	30	131	19	41	30	12	22	2	13,5	26	24	432.96 MXN
06400-2121X40	0°	2	M12	40	131	19	41	30	12	22	2	13,5	26	24	452.64 MXN
06400-2121X50	0°	2	M12	50	131	19	41	30	12	22	2	13,5	26	24	452.64 MXN
06400-2121X60	0°	2	M12	60	131	19	41	30	12	22	2	13,5	26	24	452.64 MXN
06400-3121X20	0°	3	M12	20	148	23	45	37	14	28	2	17	33	26	522.72 MXN
06400-3121X25	0°	3	M12	25	148	23	45	37	14	28	2	17	33	26	522.72 MXN
06400-3121X30	0°	3	M12	30	148	23	45	37	14	28	2	17	33	26	522.72 MXN
06400-3121X40	0°	3	M12	40	148	23	45	37	14	28	2	17	33	26	541.44 MXN
06400-3121X50	0°	3	M12	50	148	23	45	37	14	28	2	17	33	26	541.44 MXN
06400-3121X60	0°	3	M12	60	148	23	45	37	14	28	2	17	33	26	541.44 MXN
06400-3161X20	0°	3	M16	20	148	23	45	37	14	28	2	17	33	26	522.72 MXN
06400-3161X25	0°	3	M16	25	148	23	45	37	14	28	2	17	33	26	522.72 MXN
06400-3161X30	0°	3	M16	30	148	23	45	37	14	28	2	17	33	26	522.72 MXN
06400-3161X40	0°	3	M16	40	148	23	45	37	14	28	2	17	33	26	541.44 MXN
06400-3161X50	0°	3	M16	50	148	23	45	37	14	28	2	17	33	26	541.44 MXN
06400-3161X60	0°	3	M16	60	148	23	45	37	14	28	2	17	33	26	541.44 MXN

Otros artículos de esta categoría

06400_15

Palanca de sujeción plana con rosca exterior, 15 grados
