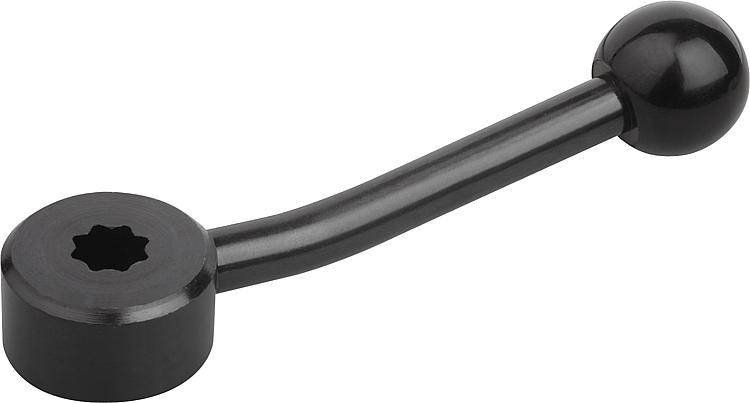

Palancas tensoras planas con estrella interior

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Palanca de sujeción y palanca tensora
        Palancas tensoras planas
        Palancas tensoras planas con estrella interior

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.
Botón esférico de duroplast PF 31, negro.Versión:Bruñido.Indicación:Las palancas tensoras planas se pueden utilizar para tareas de sujeción sencillas o para procesos de conmutación. En caso necesario, debe haber suficiente espacio de sujeción para que la palanca tensora se pueda girar 360°.
La versión con estrella interior está diseñada de modo que se pueda realizar un giro a 45°.A petición:Otras roscas interiores, agujeros de referencia y estrellas interiores.
Medida "A" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06342_IS Palancas tensoras planas con estrella interior

126 kB

Planos

Selección/filtro de artículos

Referencia	Clase de fijación	SW	A=Longitud de empuñadura	A1	D	D1	D2	H	H1	H2	Precio
06342-305	estrella interior	5,5	75	15	25	8	20	14	22	8,5	511.20 MXN
06342-307	estrella interior	7	75	15	25	8	20	14	22	8,5	511.20 MXN
06342-309	estrella interior	9	100	15	33	10	25	17	27	10	551.52 MXN
06342-311	estrella interior	11	100	15	33	10	25	17	27	10	551.52 MXN
06342-314	estrella interior	14	128	15	41	12	30	20	36	11,5	647.04 MXN
06342-319	estrella interior	19	128	15	41	12	30	20	36	11,5	647.04 MXN
