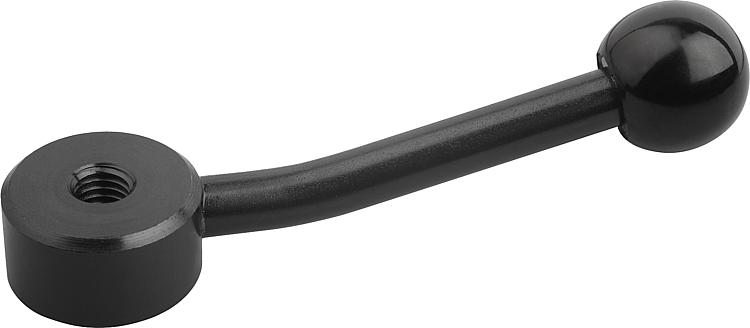

Palancas tensoras planas con rosca interior

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Palanca de sujeción y palanca tensora
        Palancas tensoras planas
        Palancas tensoras planas con rosca interior

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.
Botón esférico de duroplast PF 31, negro.Versión:Bruñido.Indicación:Las empuñaduras de control planas se pueden utilizar para tareas de sujeción sencillas o para procesos de conmutación. En caso necesario, debe haber suficiente espacio de sujeción para que la empuñadura de control se pueda girar 360°.A petición:Otras roscas interiores, agujeros de referencia y estrellas interiores.
Medida "A" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06342_IG Palancas tensoras planas con rosca interior

114 kB

Planos

Selección/filtro de artículos

Referencia	Clase de fijación	X	A=Longitud de empuñadura	A1	D	D1	D2	H	H1	H2	Precio
06342-206	rosca interior	M6	75	15	25	8	20	14	22	8,5	261.60 MXN
06342-208	rosca interior	M8	75	15	25	8	20	14	22	8,5	261.60 MXN
06342-210	rosca interior	M10	75	15	25	8	20	14	22	8,5	261.60 MXN
06342-212	rosca interior	M12	100	15	33	10	25	17	27	10	309.60 MXN
06342-216	rosca interior	M16	100	15	33	10	25	17	27	10	309.60 MXN
06342-220	rosca interior	M20	128	15	41	12	30	20	36	11,5	393.12 MXN
06342-224	rosca interior	M24	128	15	41	12	30	20	36	11,5	393.12 MXN
