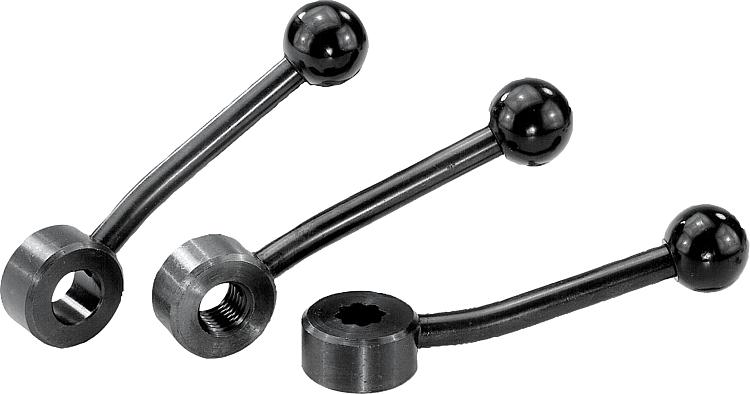

        Palancas tensoras planas

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.
Botón esférico de duroplast PF 31, negro.Versión:Bruñido.Indicación:Las palancas tensoras planas se pueden utilizar para tareas de sujeción sencillas o para procesos de conmutación. En caso necesario, debe haber suficiente espacio de sujeción para que la palanca tensora se pueda girar 360°.
La versión con estrella interior está diseñada de modo que se pueda realizar un giro a 45°.A petición:Otras roscas interiores, agujeros de referencia y estrellas interiores.
Medida "A" disponible en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06342 Palancas tensoras planas

163 kB

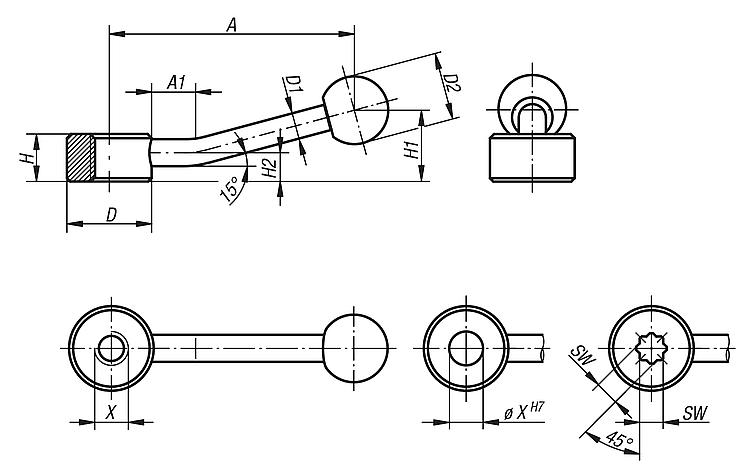

Planos (vista completa)

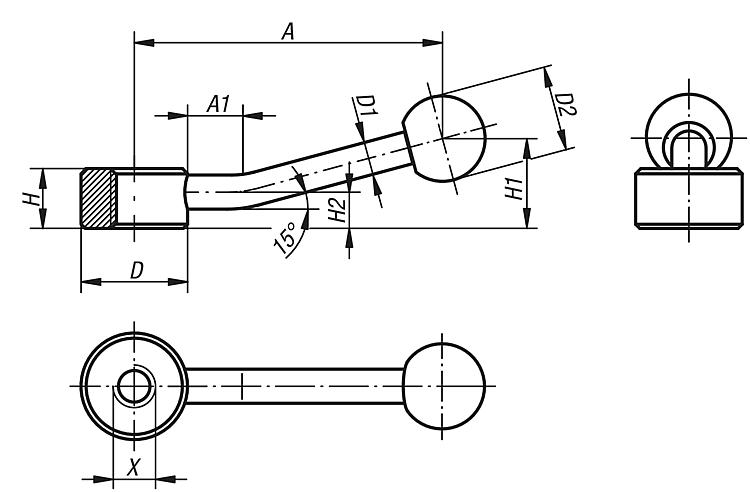

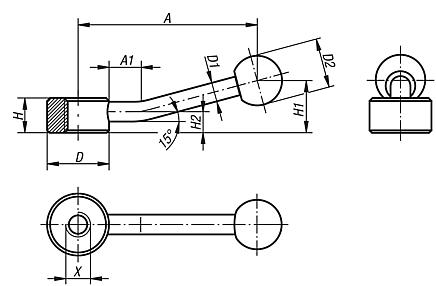

Palancas tensoras planas con rosca interior

Más información

Planos

Palancas tensoras planas con rosca interior

Selección/filtro de artículos

Referencia	Clase de fijación	X	A=Longitud de empuñadura	A1	D	D1	D2	H	H1	H2	Precio
06342-206	rosca interior	M6	75	15	25	8	20	14	22	8,5	261.60 MXN
06342-208	rosca interior	M8	75	15	25	8	20	14	22	8,5	261.60 MXN
06342-210	rosca interior	M10	75	15	25	8	20	14	22	8,5	261.60 MXN
06342-212	rosca interior	M12	100	15	33	10	25	17	27	10	309.60 MXN
06342-216	rosca interior	M16	100	15	33	10	25	17	27	10	309.60 MXN
06342-220	rosca interior	M20	128	15	41	12	30	20	36	11,5	393.12 MXN
06342-224	rosca interior	M24	128	15	41	12	30	20	36	11,5	393.12 MXN

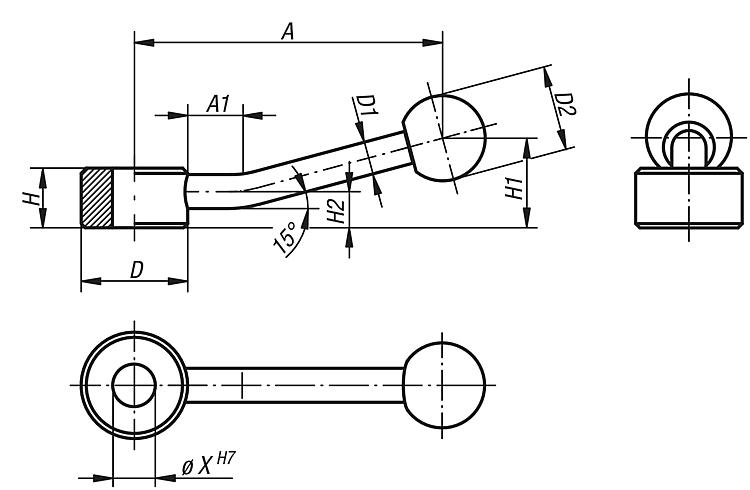

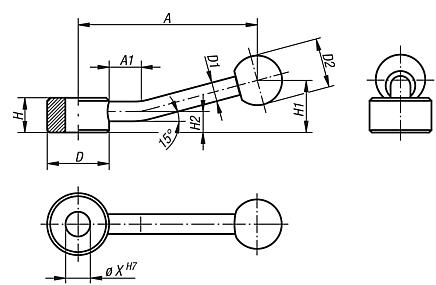

Palancas tensoras planas con agujero de referencia

Más información

Planos

Palancas tensoras planas con agujero de referencia

Selección/filtro de artículos

Referencia	Clase de fijación	X	A=Longitud de empuñadura	A1	D	D1	D2	H	H1	H2	Precio
06342-106	agujero de referencia	6	75	15	25	8	20	14	22	8,5	287.52 MXN
06342-108	agujero de referencia	8	75	15	25	8	20	14	22	8,5	287.52 MXN
06342-110	agujero de referencia	10	75	15	25	8	20	14	22	8,5	287.52 MXN
06342-112	agujero de referencia	12	100	15	33	10	25	17	27	10	340.80 MXN
06342-116	agujero de referencia	16	100	15	33	10	25	17	27	10	340.80 MXN
06342-120	agujero de referencia	20	128	15	41	12	30	20	36	11,5	433.92 MXN
06342-124	agujero de referencia	24	128	15	41	12	30	20	36	11,5	433.92 MXN

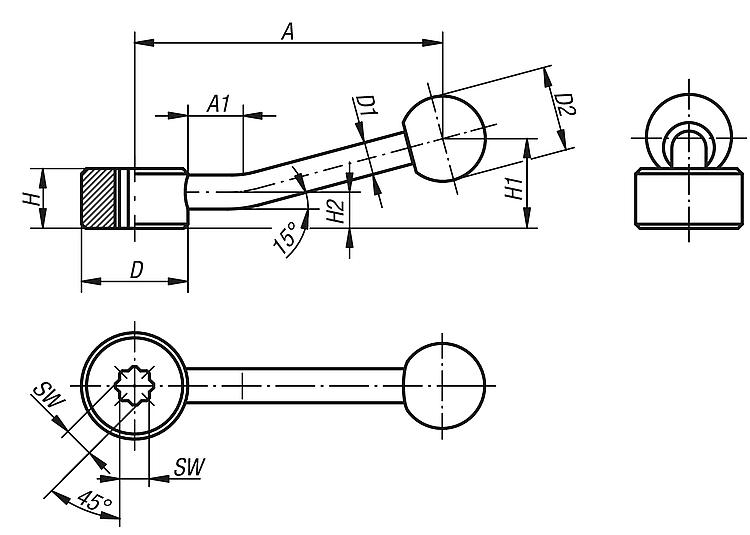

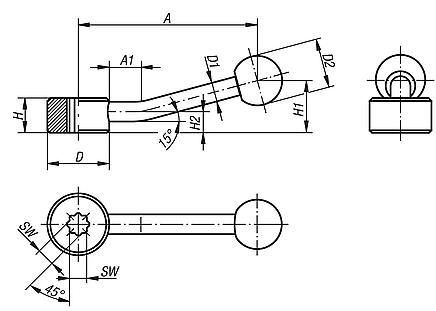

Palancas tensoras planas con estrella interior

Más información

Planos

Palancas tensoras planas con estrella interior

Selección/filtro de artículos

Referencia	Clase de fijación	SW	A=Longitud de empuñadura	A1	D	D1	D2	H	H1	H2	Precio
06342-305	estrella interior	5,5	75	15	25	8	20	14	22	8,5	511.20 MXN
06342-307	estrella interior	7	75	15	25	8	20	14	22	8,5	511.20 MXN
06342-309	estrella interior	9	100	15	33	10	25	17	27	10	551.52 MXN
06342-311	estrella interior	11	100	15	33	10	25	17	27	10	551.52 MXN
06342-314	estrella interior	14	128	15	41	12	30	20	36	11,5	647.04 MXN
06342-319	estrella interior	19	128	15	41	12	30	20	36	11,5	647.04 MXN
