        Volantes de disco de aluminio

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Volante de disco de aluminio.
Empuñadura cilíndrica de duroplast PF 31-DIN 7708, negro, parte del eje de acero galvanizado.Versión:Llanta de la rueda girada y pulida.
A petición:Cubos con hembra cuadrada o volantes de disco recubiertos con plástico.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06275 Volantes de disco de aluminio

271 kB

Planos (vista completa)

Volantes de disco de aluminio, sin empuñadura cilíndrica

Más información

Planos

Volantes de disco de aluminio, sin empuñadura cilíndrica

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Precio
06275-0080X10	agujero de referencia	80	10H7	26	16	31	-	-	207.12 MXN
06275-0080X12	agujero de referencia	80	12H7	26	16	31	-	-	207.12 MXN
06275-0100X10	agujero de referencia	100	10H7	31	17	34	-	-	243.36 MXN
06275-0100X12	agujero de referencia	100	12H7	31	17	34	-	-	243.36 MXN
06275-0125X12	agujero de referencia	125	12H7	30	18	37	-	-	312.96 MXN
06275-0125X14	agujero de referencia	125	14H7	30	18	37	-	-	312.96 MXN
06275-0140X14	agujero de referencia	140	14H7	34	19	34	-	-	364.80 MXN
06275-0140X15	agujero de referencia	140	15H7	34	19	34	-	-	364.80 MXN
06275-0160X15	agujero de referencia	160	15H7	40	20	40	-	-	503.52 MXN
06275-0160X16	agujero de referencia	160	16H7	40	20	40	-	-	503.52 MXN
06275-0200X18	agujero de referencia	200	18H7	50	24	46	-	-	643.20 MXN
06275-0200X20	agujero de referencia	200	20H7	50	24	46	-	-	643.20 MXN
06275-0250X22	agujero de referencia	250	22H7	50	28	49	-	-	1,150.32 MXN
06275-0250X24	agujero de referencia	250	24H7	50	28	49	-	-	1,150.32 MXN
06275-1080X10	agujero de referencia con ranura	80	10H7	26	16	31	3	11,4	245.04 MXN
06275-1080X12	agujero de referencia con ranura	80	12H7	26	16	31	4	13,8	245.04 MXN
06275-1100X10	agujero de referencia con ranura	100	10H7	31	17	34	3	11,4	281.76 MXN
06275-1100X12	agujero de referencia con ranura	100	12H7	31	17	34	4	13,8	281.76 MXN
06275-1125X12	agujero de referencia con ranura	125	12H7	30	18	37	4	13,8	353.52 MXN
06275-1125X14	agujero de referencia con ranura	125	14H7	30	18	37	5	16,3	353.52 MXN
06275-1140X14	agujero de referencia con ranura	140	14H7	34	19	34	5	16,3	407.52 MXN
06275-1140X15	agujero de referencia con ranura	140	15H7	34	19	34	5	17,3	407.52 MXN
06275-1160X15	agujero de referencia con ranura	160	15H7	40	20	40	5	17,3	542.88 MXN
06275-1160X16	agujero de referencia con ranura	160	16H7	40	20	40	5	18,3	542.88 MXN
06275-1200X18	agujero de referencia con ranura	200	18H7	50	24	46	6	20,8	685.92 MXN
06275-1200X20	agujero de referencia con ranura	200	20H7	50	24	46	6	22,8	685.92 MXN
06275-1250X22	agujero de referencia con ranura	250	22H7	50	28	49	6	24,8	1,207.68 MXN
06275-1250X24	agujero de referencia con ranura	250	24H7	50	28	49	8	27,3	1,207.68 MXN

Volantes de disco de aluminio, con empuñadura cilíndrica fija

Más información

Planos

Volantes de disco de aluminio, con empuñadura cilíndrica fija

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica fija	Precio
06275-2080X10	agujero de referencia	80	10H7	26	16	31	-	-	ø18 x M6 x 40	316.08 MXN
06275-2080X12	agujero de referencia	80	12H7	26	16	31	-	-	ø18 x M6 x 40	316.08 MXN
06275-2100X10	agujero de referencia	100	10H7	31	17	34	-	-	ø18 x M6 x 40	353.52 MXN
06275-2100X12	agujero de referencia	100	12H7	31	17	34	-	-	ø18 x M6 x 40	353.52 MXN
06275-2125X12	agujero de referencia	125	12H7	30	18	37	-	-	ø21 x M8 x 50	442.80 MXN
06275-2125X14	agujero de referencia	125	14H7	30	18	37	-	-	ø21 x M8 x 50	442.80 MXN
06275-2140X14	agujero de referencia	140	14H7	34	19	34	-	-	ø21 x M8 x 50	493.68 MXN
06275-2140X15	agujero de referencia	140	15H7	34	19	34	-	-	ø21 x M8 x 50	493.68 MXN
06275-2160X15	agujero de referencia	160	15H7	40	20	40	-	-	ø26 x M10 x 80	689.28 MXN
06275-2160X16	agujero de referencia	160	16H7	40	20	40	-	-	ø26 x M10 x 80	689.28 MXN
06275-2200X18	agujero de referencia	200	18H7	50	24	46	-	-	ø26 x M10 x 80	828.96 MXN
06275-2200X20	agujero de referencia	200	20H7	50	24	46	-	-	ø26 x M10 x 80	828.96 MXN
06275-2250X22	agujero de referencia	250	22H7	50	28	49	-	-	ø28 x M12 x 90	1,365.12 MXN
06275-2250X24	agujero de referencia	250	24H7	50	28	49	-	-	ø28 x M12 x 90	1,365.12 MXN
06275-3080X10	agujero de referencia con ranura	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40	354.72 MXN
06275-3080X12	agujero de referencia con ranura	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40	354.72 MXN
06275-3100X10	agujero de referencia con ranura	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40	389.52 MXN
06275-3100X12	agujero de referencia con ranura	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40	389.52 MXN
06275-3125X12	agujero de referencia con ranura	125	12H7	30	18	37	4	13,8	ø21 x M8 x 50	482.64 MXN
06275-3125X14	agujero de referencia con ranura	125	14H7	30	18	37	5	16,3	ø21 x M8 x 50	482.64 MXN
06275-3140X14	agujero de referencia con ranura	140	14H7	34	19	34	5	16,3	ø21 x M8 x 50	532.32 MXN
06275-3140X15	agujero de referencia con ranura	140	15H7	34	19	34	5	17,3	ø21 x M8 x 50	532.32 MXN
06275-3160X15	agujero de referencia con ranura	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80	732.00 MXN
06275-3160X16	agujero de referencia con ranura	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80	732.00 MXN
06275-3200X18	agujero de referencia con ranura	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80	875.52 MXN
06275-3200X20	agujero de referencia con ranura	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80	875.52 MXN
06275-3250X22	agujero de referencia con ranura	250	22H7	50	28	49	6	24,8	ø28 x M12 x 90	1,425.12 MXN
06275-3250X24	agujero de referencia con ranura	250	24H7	50	28	49	8	27,3	ø28 x M12 x 90	1,425.12 MXN

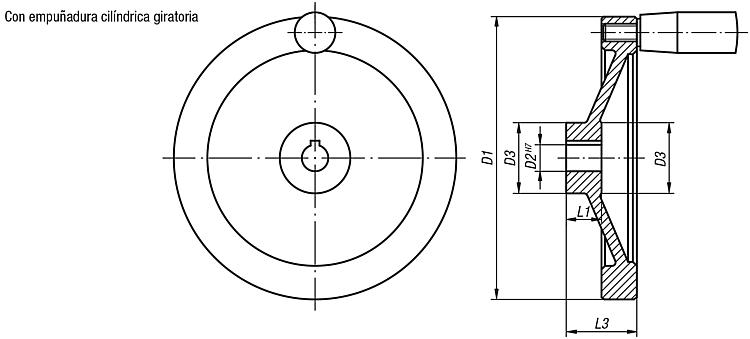

Volantes de disco de aluminio, con empuñadura cilíndrica giratoria

Más información

Planos

Volantes de disco de aluminio, con empuñadura cilíndrica giratoria

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica giratoria	Precio
06275-4080X10	agujero de referencia	80	10H7	26	16	31	-	-	ø18 x M6 x 40	421.92 MXN
06275-4080X12	agujero de referencia	80	12H7	26	16	31	-	-	ø18 x M6 x 40	421.92 MXN
06275-4100X10	agujero de referencia	100	10H7	31	17	34	-	-	ø18 x M6 x 40	458.16 MXN
06275-4100X12	agujero de referencia	100	12H7	31	17	34	-	-	ø18 x M6 x 40	458.16 MXN
06275-4125X12	agujero de referencia	125	12H7	30	18	37	-	-	ø22 x M8 x 56	557.52 MXN
06275-4125X14	agujero de referencia	125	14H7	30	18	37	-	-	ø22 x M8 x 56	557.52 MXN
06275-4140X14	agujero de referencia	140	14H7	34	19	34	-	-	ø22 x M8 x 56	607.68 MXN
06275-4140X15	agujero de referencia	140	15H7	34	19	34	-	-	ø22 x M8 x 56	607.68 MXN
06275-4160X15	agujero de referencia	160	15H7	40	20	40	-	-	ø26 x M10 x 80	751.68 MXN
06275-4160X16	agujero de referencia	160	16H7	40	20	40	-	-	ø26 x M10 x 80	751.68 MXN
06275-4200X18	agujero de referencia	200	18H7	50	24	46	-	-	ø26 x M10 x 80	932.40 MXN
06275-4200X20	agujero de referencia	200	20H7	50	24	46	-	-	ø26 x M10 x 80	932.40 MXN
06275-4250X22	agujero de referencia	250	22H7	50	28	49	-	-	ø31 x M12 x 102	1,429.20 MXN
06275-4250X24	agujero de referencia	250	24H7	50	28	49	-	-	ø31 x M12 x 102	1,429.20 MXN
06275-5080X10	agujero de referencia con ranura	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40	458.16 MXN
06275-5080X12	agujero de referencia con ranura	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40	458.16 MXN
06275-5100X10	agujero de referencia con ranura	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40	493.68 MXN
06275-5100X12	agujero de referencia con ranura	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40	493.68 MXN
06275-5125X12	agujero de referencia con ranura	125	12H7	30	18	37	4	13,8	ø22 x M8 x 56	596.88 MXN
06275-5125X14	agujero de referencia con ranura	125	14H7	30	18	37	5	16,3	ø22 x M8 x 56	596.88 MXN
06275-5140X14	agujero de referencia con ranura	140	14H7	34	19	34	5	16,3	ø22 x M8 x 56	650.64 MXN
06275-5140X15	agujero de referencia con ranura	140	15H7	34	19	34	5	17,3	ø22 x M8 x 56	650.64 MXN
06275-5160X15	agujero de referencia con ranura	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80	792.72 MXN
06275-5160X16	agujero de referencia con ranura	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80	792.72 MXN
06275-5200X18	agujero de referencia con ranura	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80	978.96 MXN
06275-5200X20	agujero de referencia con ranura	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80	978.96 MXN
06275-5250X22	agujero de referencia con ranura	250	22H7	50	28	49	6	24,8	ø31 x M12 x 102	1,486.56 MXN
06275-5250X24	agujero de referencia con ranura	250	24H7	50	28	49	8	27,3	ø31 x M12 x 102	1,486.56 MXN
