        Volantes de disco de aluminio

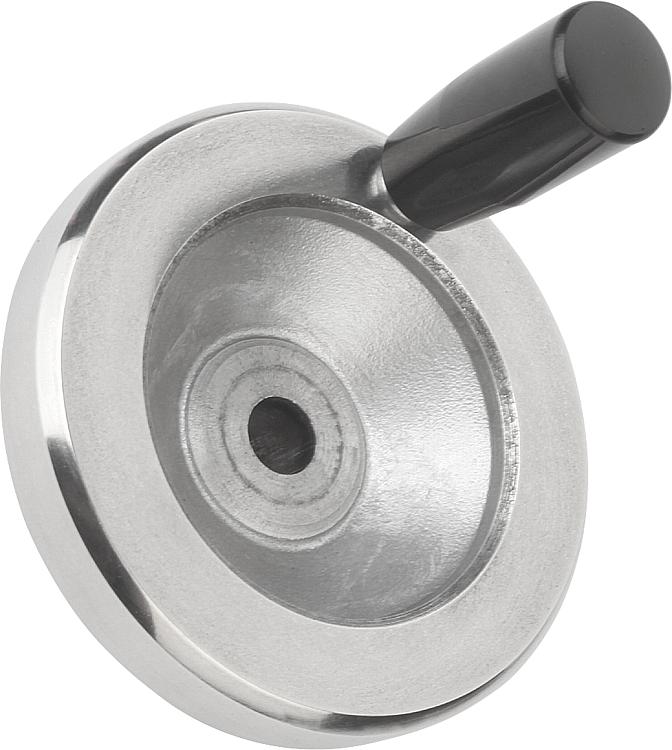

        Volantes de disco de aluminio, con empuñadura cilíndrica giratoria

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Volante de disco de aluminio.
Empuñadura cilíndrica de duroplast PF 31-DIN 7708, negro, parte del eje de acero galvanizado.Versión:Llanta de la rueda girada y pulida.
Marcha circular y excentricidad axial de la llanta de la rueda por debajo de IT 12.A petición:Cubos con hembra cuadrada o volantes de disco recubiertos con plástico.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06275_MDG Volantes de disco de aluminio, con empuñadura cilíndrica giratoria

248 kB

Planos

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica giratoria	Precio
06275-4080X10	agujero de referencia	80	10H7	26	16	31	-	-	ø18 x M6 x 40	466.73 MXN
06275-4080X12	agujero de referencia	80	12H7	26	16	31	-	-	ø18 x M6 x 40	466.73 MXN
06275-4100X10	agujero de referencia	100	10H7	31	17	34	-	-	ø18 x M6 x 40	506.71 MXN
06275-4100X12	agujero de referencia	100	12H7	31	17	34	-	-	ø18 x M6 x 40	506.71 MXN
06275-4125X12	agujero de referencia	125	12H7	30	18	37	-	-	ø22 x M8 x 56	616.62 MXN
06275-4125X14	agujero de referencia	125	14H7	30	18	37	-	-	ø22 x M8 x 56	616.62 MXN
06275-4140X14	agujero de referencia	140	14H7	34	19	34	-	-	ø22 x M8 x 56	672.10 MXN
06275-4140X15	agujero de referencia	140	15H7	34	19	34	-	-	ø22 x M8 x 56	672.10 MXN
06275-4160X15	agujero de referencia	160	15H7	40	20	40	-	-	ø26 x M10 x 80	831.54 MXN
06275-4160X16	agujero de referencia	160	16H7	40	20	40	-	-	ø26 x M10 x 80	831.54 MXN
06275-4200X18	agujero de referencia	200	18H7	50	24	46	-	-	ø26 x M10 x 80	1,031.48 MXN
06275-4200X20	agujero de referencia	200	20H7	50	24	46	-	-	ø26 x M10 x 80	1,031.48 MXN
06275-4250X22	agujero de referencia	250	22H7	50	28	49	-	-	ø31 x M12 x 102	1,581.02 MXN
06275-4250X24	agujero de referencia	250	24H7	50	28	49	-	-	ø31 x M12 x 102	1,581.02 MXN
06275-5080X10	agujero de referencia con ranura	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40	506.71 MXN
06275-5080X12	agujero de referencia con ranura	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40	506.71 MXN
06275-5100X10	agujero de referencia con ranura	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40	546.19 MXN
06275-5100X12	agujero de referencia con ranura	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40	546.19 MXN
06275-5125X12	agujero de referencia con ranura	125	12H7	30	18	37	4	13,8	ø22 x M8 x 56	660.23 MXN
06275-5125X14	agujero de referencia con ranura	125	14H7	30	18	37	5	16,3	ø22 x M8 x 56	660.23 MXN
06275-5140X14	agujero de referencia con ranura	140	14H7	34	19	34	5	16,3	ø22 x M8 x 56	719.82 MXN
06275-5140X15	agujero de referencia con ranura	140	15H7	34	19	34	5	17,3	ø22 x M8 x 56	719.82 MXN
06275-5160X15	agujero de referencia con ranura	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80	876.95 MXN
06275-5160X16	agujero de referencia con ranura	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80	876.95 MXN
06275-5200X18	agujero de referencia con ranura	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80	1,082.83 MXN
06275-5200X20	agujero de referencia con ranura	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80	1,082.83 MXN
06275-5250X22	agujero de referencia con ranura	250	22H7	50	28	49	6	24,8	ø31 x M12 x 102	1,644.49 MXN
06275-5250X24	agujero de referencia con ranura	250	24H7	50	28	49	8	27,3	ø31 x M12 x 102	1,644.49 MXN
