        Abrazaderas de manguera de acero (W1) DIN 3017-1 Ancho de banda de 9 mm y 12 mm

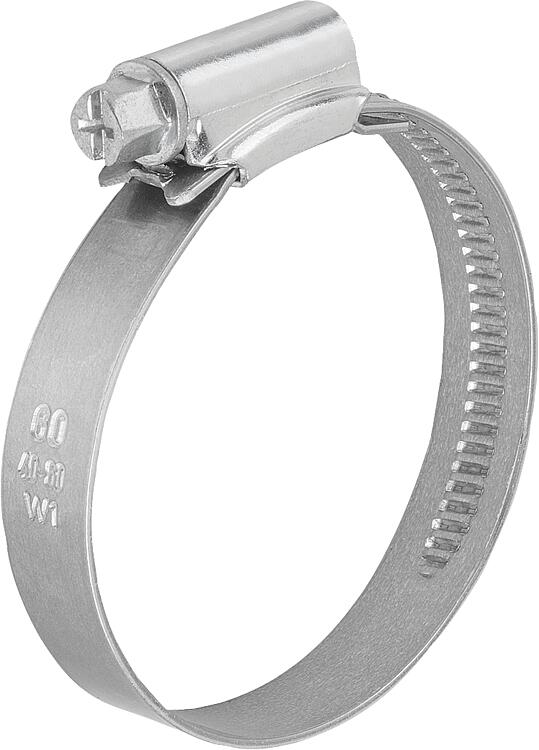

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Banda y carcasa de acero (W1).
Tornillo de acero.Versión:Banda y carcasa cincado brillante.
Tornillo cincado brillante, azul pasivado.Indicación:Abrazaderas de manguera según DIN 3017 parte 1 forma A con abrazaderas de manguera de varias zonas y un rango de sujeción muy amplio para fijar mangueras lisas.

Acreditadas por sus grandes fuerzas de tracción con un escaso ancho de banda y un bajo peso. Los bordes de la banda, redondeados y sin rebabas, evitan dañar la manguera.

Forma de la cabeza del tornillo: hexágono SW 7 con ranura integrada y ranura en cruz.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07850 Abrazaderas de manguera de acero (W1) DIN 3017-1 Ancho de banda de 9 mm y 12 mm

174 kB

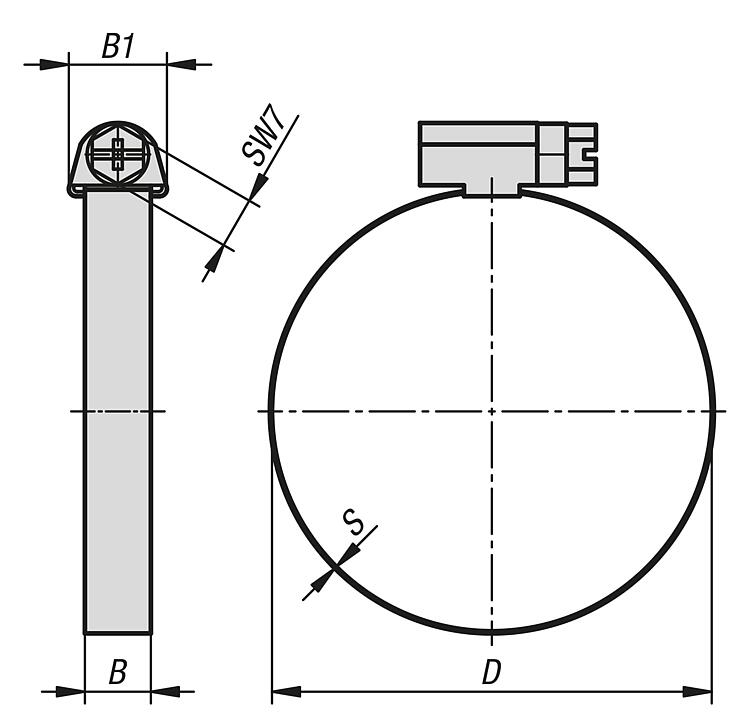

Planos

Selección/filtro de artículos

Referencia	Ancho de banda B (mm)	B1	Rango de sujeción D (mm)	S	Par de apriete Nm	Precio
07850-109012	9	11,5	8-12	0,7	3 +0,5	15.60 MXN
07850-109016	9	11,5	10-16	0,7	3 +0,5	15.60 MXN
07850-109022	9	11,5	12-22	0,7	3 +0,5	18.20 MXN
07850-109027	9	11,5	16-27	0,7	3 +0,5	19.24 MXN
07850-109032	9	11,5	20-32	0,7	3 +0,5	20.54 MXN
07850-109040	9	11,5	25-40	0,7	3 +0,5	20.80 MXN
07850-109045	9	11,5	30-45	0,7	3 +0,5	21.58 MXN
07850-109050	9	11,5	32-50	0,8	3 +0,5	22.36 MXN
07850-109060	9	11,5	40-60	0,8	3 +0,5	23.66 MXN
07850-109070	9	11,5	50-70	0,8	3 +0,5	24.18 MXN
07850-109080	9	11,5	60-80	0,8	3 +0,5	25.48 MXN
07850-109090	9	11,5	70-90	0,8	3 +0,5	26.26 MXN
07850-109100	9	11,5	80-100	0,8	3 +0,5	34.58 MXN
07850-109110	9	11,5	90-110	0,8	3 +0,5	37.96 MXN
07850-109120	9	11,5	100-120	0,8	3 +0,5	54.86 MXN
07850-109130	9	11,5	110-130	0,8	3 +0,5	58.24 MXN
07850-109140	9	11,5	120-140	0,8	3 +0,5	61.62 MXN
07850-109150	9	11,5	130-150	0,8	3 +0,5	65.52 MXN
07850-109160	9	11,5	140-160	0,8	3 +0,5	73.58 MXN
07850-109170	9	11,5	150-170	0,8	3 +0,5	76.44 MXN
07850-109180	9	11,5	160-180	0,8	3 +0,5	78.26 MXN
07850-109190	9	11,5	170-190	0,8	3 +0,5	80.60 MXN
07850-109200	9	11,5	180-200	0,8	3 +0,5	86.58 MXN
07850-112022	12	14,5	12-22	0,8	5 +0,5	30.94 MXN
07850-112027	12	14,5	16-27	0,8	5 +0,5	32.76 MXN
07850-112032	12	14,5	20-32	0,8	5 +0,5	33.80 MXN
07850-112040	12	14,5	25-40	0,8	5 +0,5	35.36 MXN
07850-112045	12	14,5	30-45	0,8	5 +0,5	37.44 MXN
07850-112050	12	14,5	32-50	1	5 +0,5	38.22 MXN
07850-112060	12	14,5	40-60	1	5 +0,5	41.08 MXN
07850-112070	12	14,5	50-70	1	5 +0,5	41.86 MXN
07850-112080	12	14,5	60-80	1	5 +0,5	42.90 MXN
07850-112090	12	14,5	70-90	1	5 +0,5	44.20 MXN
07850-112100	12	14,5	80-100	1	5,5 +0,5	48.10 MXN
07850-112110	12	14,5	90-110	1	5,5 +0,5	51.74 MXN
07850-112120	12	14,5	100-120	1	5,5 +0,5	56.68 MXN
07850-112130	12	14,5	110-130	1	5,5 +0,5	61.88 MXN
07850-112140	12	14,5	120-140	1	5,5 +0,5	66.56 MXN
07850-112150	12	14,5	130-150	1	5,5 +0,5	71.24 MXN
07850-112160	12	14,5	140-160	1	5,5 +0,5	78.26 MXN
07850-112170	12	14,5	150-170	1	5,5 +0,5	80.34 MXN
07850-112180	12	14,5	160-180	1	5,5 +0,5	82.68 MXN
07850-112190	12	14,5	170-190	1	5,5 +0,5	84.50 MXN
07850-112200	12	14,5	180-200	1	5,5 +0,5	91.52 MXN
07850-112210	12	14,5	190-210	1	5,5 +0,5	93.60 MXN
07850-112220	12	14,5	200-220	1	5,5 +0,5	96.72 MXN
07850-112230	12	14,5	210-230	1	5,5 +0,5	100.10 MXN
07850-112240	12	14,5	220-240	1	5,5 +0,5	105.04 MXN
07850-112250	12	14,5	230-250	1	5,5 +0,5	109.46 MXN
