07850-11Abrazaderas de tubo DIN 1597 de dos lengüetas, versión ligera |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

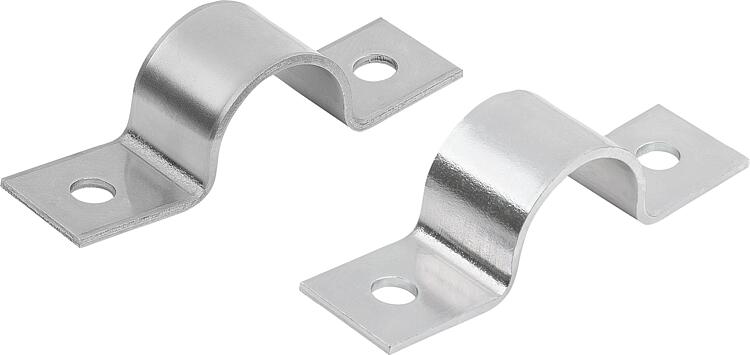

DescripciónMaterial:Acero o acero inoxidable A2.Versión:Acero cincado mediante procedimiento galvánico. Acero inoxidable con acabado natural.Indicación:Abrazadera de tubo de dos lengüetas con pretensado, versión ligera según DIN 1597.
La abrazadera de tubo se utiliza para fijar y montar tubos ligeros, conductos y diversas piezas redondas.
Las abrazaderas de tubo están diseñadas con una hendidura de apriete. La sujeción óptima por apriete se consigue apretando los tornillos de fijación.
D1 = 33 y D1 = 52 son similares a DIN 1597. DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

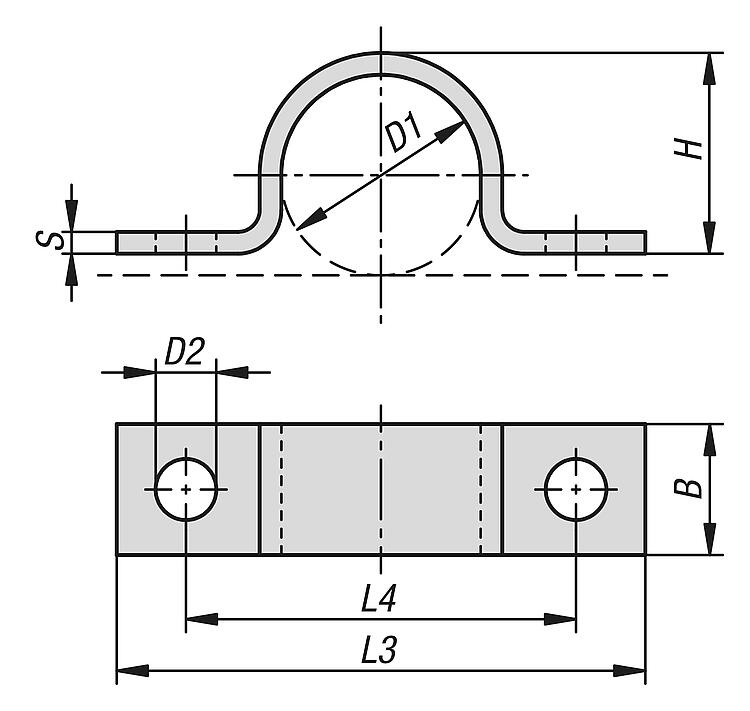

Referencia | Material del cuerpo de base | Superficie cuerpo de base | B | D1 | D2 | H | L3 | L4 | S | Rango de sujeción D1 pulgadas | Rango de sujeción D1 mm | CAD | Acc. | Precio | Pedir |
---|
07850-11-10070 | acero | cincado mediante procedimiento galvánico | 16 | 7 | 5.5 | 5 | 44 | 28 | 1,5 | 0.22-0.28 | 5,5-7 |  | | 9.88 MXN | | 07850-11-10090 | acero | cincado mediante procedimiento galvánico | 16 | 9 | 5.5 | 6 | 48 | 32 | 1,5 | 0.28-0.35 | 7-9 |  | | 11.18 MXN | | 07850-11-10130 | acero | cincado mediante procedimiento galvánico | 16 | 13 | 5.5 | 9 | 52 | 36 | 1,5 | 0.39-0.51 | 9,5-13 |  | | 11.70 MXN | | 07850-11-10155 | acero | cincado mediante procedimiento galvánico | 16 | 15.5 | 5.5 | 12 | 56 | 40 | 1,5 | 0.51-0.61 | 13-15,5 |  | | 13.00 MXN | | 07850-11-10190 | acero | cincado mediante procedimiento galvánico | 16 | 19 | 5.5 | 15 | 60 | 44 | 1,5 | 0.61-0.75 | 15,5-19 |  | | 13.78 MXN | | 07850-11-10230 | acero | cincado mediante procedimiento galvánico | 20 | 23 | 6.6 | 19 | 76 | 56 | 2 | 0.79-0.91 | 20-23 |  | | 19.76 MXN | | 07850-11-10260 | acero | cincado mediante procedimiento galvánico | 20 | 26 | 6.6 | 22 | 78 | 58 | 2 | 0.91-1.02 | 23-26 |  | | 20.02 MXN | | 07850-11-10285 | acero | cincado mediante procedimiento galvánico | 20 | 28.5 | 6.6 | 24 | 84 | 64 | 2 | 1.02-1.12 | 26-28,5 |  | | 21.06 MXN | | 07850-11-10310 | acero | cincado mediante procedimiento galvánico | 20 | 31 | 6.6 | 27 | 84 | 64 | 2 | 1.12-1.22 | 28,5-31 |  | | 21.84 MXN | | 07850-11-10330 | acero | cincado mediante procedimiento galvánico | 20 | 33 | 6,6 | 29 | 92 | 72 | 2 | 1.22-1.30 | 31-33 |  | | 46.54 MXN | | 07850-11-10360 | acero | cincado mediante procedimiento galvánico | 25 | 36 | 9 | 32 | 104 | 80 | 3 | 1.3-1.42 | 33-36 |  | | 48.88 MXN | | 07850-11-10390 | acero | cincado mediante procedimiento galvánico | 25 | 39 | 9 | 34 | 108 | 84 | 3 | 1.42-1.54 | 36-39 |  | | 49.92 MXN | | 07850-11-10430 | acero | cincado mediante procedimiento galvánico | 25 | 43 | 9 | 38 | 112 | 88 | 3 | 1.54-1.69 | 39-43 |  | | 54.60 MXN | | 07850-11-10460 | acero | cincado mediante procedimiento galvánico | 25 | 46 | 9 | 41 | 114 | 90 | 3 | 1.69-1.81 | 43-46 |  | | 58.76 MXN | | 07850-11-10490 | acero | cincado mediante procedimiento galvánico | 30 | 49 | 11 | 44 | 118 | 90 | 3 | 1.81-1.93 | 46-49 |  | | 75.14 MXN | | 07850-11-10520 | acero | cincado mediante procedimiento galvánico | 30 | 52 | 11 | 47 | 134 | 106 | 3 | 1.93-2.05 | 49-52 |  | | 85.54 MXN | | 07850-11-10580 | acero | cincado mediante procedimiento galvánico | 30 | 58 | 11 | 52 | 138 | 110 | 3 | 2.09-2.28 | 53-58 |  | | 93.34 MXN | | 07850-11-10610 | acero | cincado mediante procedimiento galvánico | 30 | 61 | 11 | 56 | 138 | 110 | 3 | 2.28-2.4 | 58-61 |  | | 97.24 MXN | | 07850-11-40070 | acero inoxidable | acabado natural | 16 | 7 | 5.5 | 5 | 44 | 28 | 1,5 | 0.22-0.28 | 5,5-7 |  | | 37.96 MXN | | 07850-11-40090 | acero inoxidable | acabado natural | 16 | 9 | 5.5 | 6 | 48 | 32 | 1,5 | 0.28-0.35 | 7-9 |  | | 40.30 MXN | | 07850-11-40130 | acero inoxidable | acabado natural | 16 | 13 | 5.5 | 9 | 52 | 36 | 1,5 | 0.39-0.51 | 9,5-13 |  | | 41.34 MXN | | 07850-11-40155 | acero inoxidable | acabado natural | 16 | 15.5 | 5.5 | 12 | 56 | 40 | 1,5 | 0.51-0.61 | 13-15,5 |  | | 46.28 MXN | | 07850-11-40190 | acero inoxidable | acabado natural | 16 | 19 | 5.5 | 15 | 60 | 44 | 1,5 | 0.61-0.75 | 15,5-19 |  | | 50.18 MXN | | 07850-11-40230 | acero inoxidable | acabado natural | 20 | 23 | 6.6 | 19 | 76 | 56 | 2 | 0.79-0.91 | 20-23 |  | | 66.30 MXN | | 07850-11-40260 | acero inoxidable | acabado natural | 20 | 26 | 6.6 | 22 | 78 | 58 | 2 | 0.91-1.02 | 23-26 |  | | 68.12 MXN | | 07850-11-40285 | acero inoxidable | acabado natural | 20 | 28.5 | 6.6 | 24 | 84 | 64 | 2 | 1.02-1.12 | 26-28,5 |  | | 74.36 MXN | | 07850-11-40310 | acero inoxidable | acabado natural | 20 | 31 | 6.6 | 27 | 84 | 64 | 2 | 1.12-1.22 | 28,5-31 |  | | 76.44 MXN | | 07850-11-40330 | acero inoxidable | acabado natural | 20 | 33 | 6,6 | 29 | 92 | 72 | 2 | 1.22-1.30 | 31-33 |  | | 114.92 MXN | | 07850-11-40360 | acero inoxidable | acabado natural | 25 | 36 | 9 | 32 | 104 | 80 | 3 | 1.3-1.42 | 33-36 |  | | 141.18 MXN | | 07850-11-40390 | acero inoxidable | acabado natural | 25 | 39 | 9 | 34 | 108 | 84 | 3 | 1.42-1.54 | 36-39 |  | | 143.26 MXN | | 07850-11-40430 | acero inoxidable | acabado natural | 25 | 43 | 9 | 38 | 112 | 88 | 3 | 1.54-1.69 | 39-43 |  | | 159.12 MXN | | 07850-11-40460 | acero inoxidable | acabado natural | 25 | 46 | 9 | 41 | 114 | 90 | 3 | 1.69-1.81 | 43-46 |  | | 167.96 MXN | | 07850-11-40490 | acero inoxidable | acabado natural | 30 | 49 | 11 | 44 | 118 | 90 | 3 | 1.81-1.93 | 46-49 |  | | 188.76 MXN | | 07850-11-40520 | acero inoxidable | acabado natural | 30 | 52 | 11 | 47 | 134 | 106 | 3 | 1.93-2.05 | 49-52 |  | | 204.62 MXN | | 07850-11-40580 | acero inoxidable | acabado natural | 30 | 58 | 11 | 52 | 138 | 110 | 3 | 2.09-2.28 | 53-58 |  | | 226.72 MXN | | 07850-11-40610 | acero inoxidable | acabado natural | 30 | 61 | 11 | 56 | 138 | 110 | 3 | 2.28-2.4 | 58-61 |  | | 260.26 MXN | |
