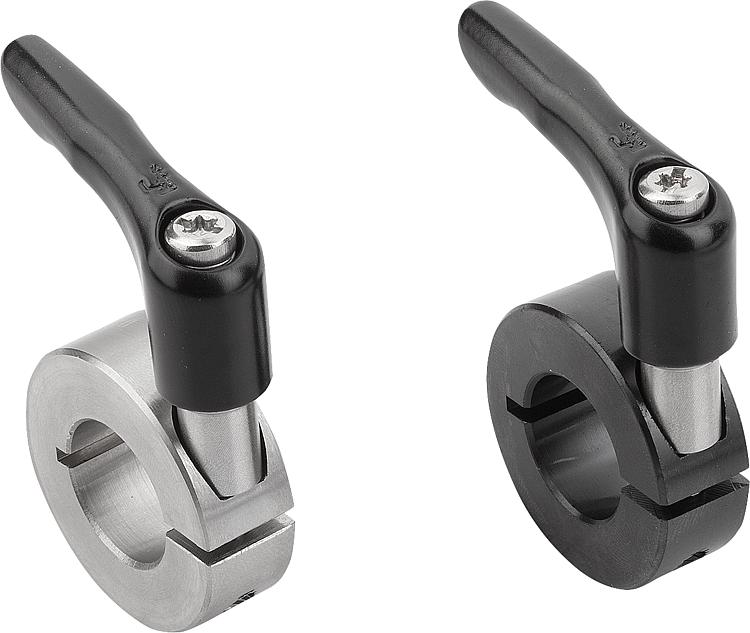

        Anillos de sujeción ranurados con palanca de sujeción

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero 1.0718.
Acero inoxidable 1.4305.Versión:Acero bruñido.
Acero inoxidable con acabado natural.
Inserto de acero inoxidable.Indicación:Los anillos de sujeción ranurados con palanca de sujeción envuelven el árbol distribuyendo las fuerzas de apriete de forma regular. Esto favorece un ajuste de alta precisión y fuerzas de retención muy elevadas sin dañar el árbol.

La tolerancia del árbol debe estar dentro de h11.A petición:Otras dimensiones.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07810 Anillos de sujeción ranurados con palanca de sujeción

200 kB

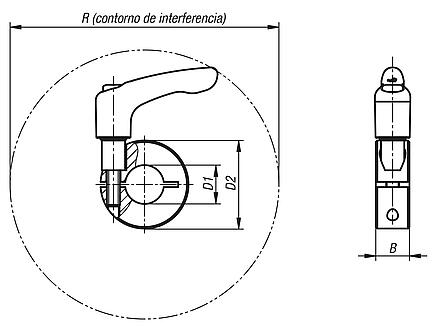

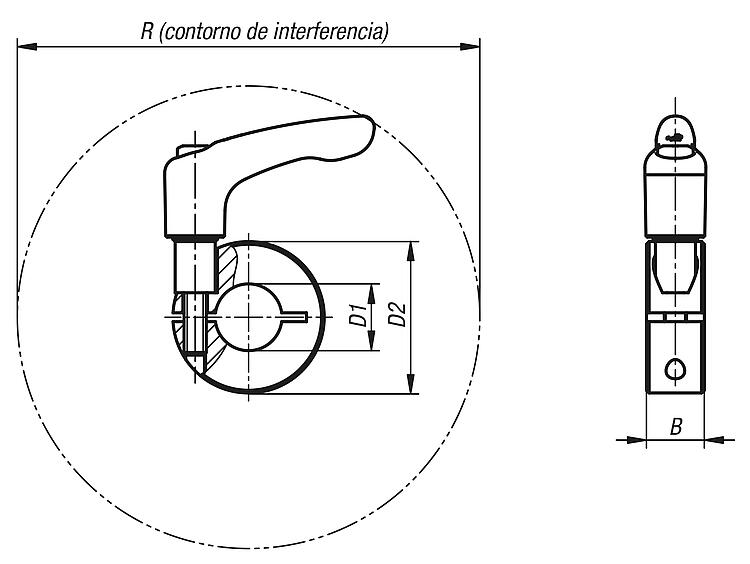

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Material del cuerpo de base	B	D1	D2	R	Precio
07810-11001	acero	9	10	24	44,1	235.82 MXN
07810-11201	acero	11	12	28	90,4	240.76 MXN
07810-11501	acero	13	15	34	105	260.78 MXN
07810-11601	acero	13	16	34	105	266.24 MXN
07810-11801	acero	13	18	36	105,7	277.42 MXN
07810-12001	acero	15	20	40	103,8	290.42 MXN
07810-12201	acero	15	22	42	104,2	290.42 MXN
07810-12501	acero	15	25	45	104,8	307.06 MXN
07810-12801	acero	15	28	48	106,8	307.06 MXN
07810-13001	acero	15	30	54	112,6	352.56 MXN
07810-14001	acero	15	40	60	113,2	400.40 MXN
07810-15001	acero	19	50	78	150,2	743.34 MXN
07810-11002	acero inoxidable	9	10	24	44,1	364.52 MXN
07810-11202	acero inoxidable	11	12	28	90,4	369.98 MXN
07810-11502	acero inoxidable	13	15	34	105	432.12 MXN
07810-11602	acero inoxidable	13	16	34	105	437.06 MXN
07810-11802	acero inoxidable	13	18	36	105,7	482.56 MXN
07810-12002	acero inoxidable	15	20	40	103,8	559.26 MXN
07810-12202	acero inoxidable	15	22	42	104,2	574.34 MXN
07810-12502	acero inoxidable	15	25	45	104,8	589.68 MXN
07810-12802	acero inoxidable	15	28	48	106,8	619.58 MXN
07810-13002	acero inoxidable	15	30	54	112,6	650.00 MXN
07810-14002	acero inoxidable	15	40	60	113,2	901.94 MXN
07810-15002	acero inoxidable	19	50	78	150,2	1,789.58 MXN
