        Circlips para perforaciones DIN 472

Descripción del artículo/Imágenes del producto

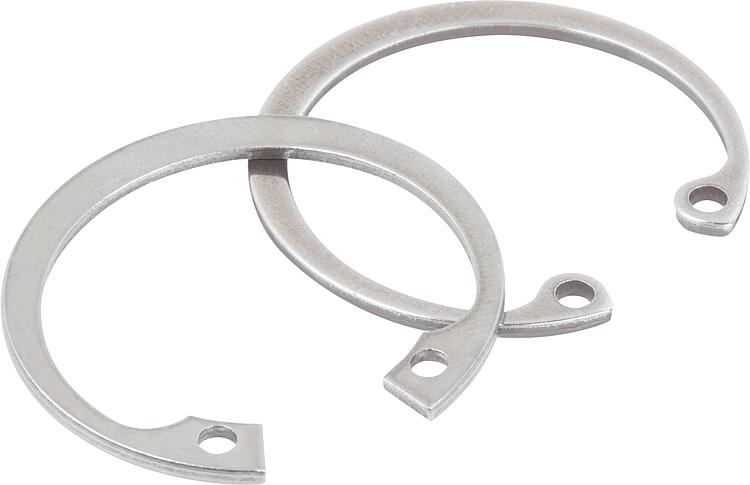

DescripciónMaterial:Acero para muelles o acero inoxidable 1.4122.Versión:Acero para muelles fosfatado.

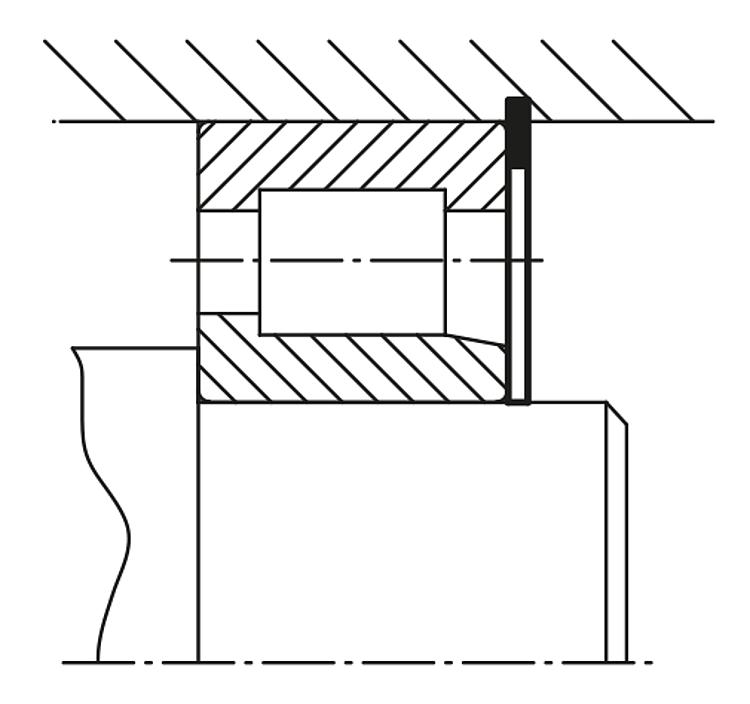

Acero inoxidable con acabado natural.Indicación:Los circlips DIN 472 son elementos de seguridad para perforaciones de uso universal. Pueden transmitir grandes fuerzas axiales entre el elemento de la máquina (p. ej. apoyo de cilindros) y la ranura en la que está montado el anillo.Indicación sobre el dibujo:

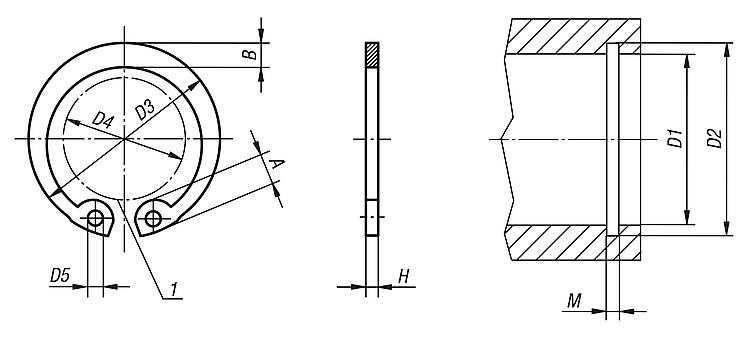

1) Espacio de instalación

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07331 Circlips para perforaciones DIN 472

172 kB

Sinopsis de las normas de los elementos de unión

689 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Material del cuerpo de base	A	B	D1	D2	D3	D4	D5	H	M	Precio
07331-080800	acero	2,4	1,1	8	8,4	8,7	3	1	0,8	0,9	2.86 MXN
07331-091000	acero	2,5	1,3	9	9,4	9,8	3,7	1	0,8	0,9	2.86 MXN
07331-101000	acero	3,2	1,4	10	10,4	10,8	3,3	1,2	1	1,1	2.86 MXN
07331-121000	acero	3,4	1,7	12	12,5	13	4,9	1,5	1	1,1	3.12 MXN
07331-141000	acero	3,7	1,9	14	14,6	15,1	6,2	1,7	1	1,1	3.64 MXN
07331-151000	acero	3,7	2	15	15,7	16,2	7,2	1,7	1	1,1	3.64 MXN
07331-161000	acero	3,8	2	16	16,8	17,3	8	1,7	1	1,1	4.42 MXN
07331-171000	acero	3,9	2,1	17	17,8	18,3	8,8	1,7	1	1,1	4.68 MXN
07331-181000	acero	4,1	2,2	18	19	19,5	9,4	2	1	1,1	4.68 MXN
07331-191000	acero	4,1	2,2	19	20	20,5	10,4	2	1	1,1	4.68 MXN
07331-201000	acero	4,2	2,3	20	21	21,5	11,2	2	1	1,1	5.20 MXN
07331-221000	acero	4,2	2,5	22	23	23,5	13,2	2	1	1,1	7.02 MXN
07331-241200	acero	4,4	2,6	24	25,2	25,9	14,8	2	1,2	1,3	8.06 MXN
07331-251200	acero	4,5	2,7	25	26,2	26,9	15,5	2	1,2	1,3	9.10 MXN
07331-261200	acero	4,7	2,8	26	27,2	27,9	16,1	2	1,2	1,3	10.14 MXN
07331-281200	acero	4,8	2,9	28	29,4	30,1	17,9	2	1,2	1,3	10.40 MXN
07331-301200	acero	4,8	3	30	31,4	32,1	19,9	2	1,2	1,3	10.92 MXN
07331-321200	acero	5,4	3,2	32	33,7	34,4	20,6	2,5	1,2	1,3	13.52 MXN
07331-351500	acero	5,4	3,4	35	37	37,8	23,6	2,5	1,5	1,6	17.68 MXN
07331-381500	acero	5,5	3,7	38	40	40,8	26,4	2,5	1,5	1,6	18.20 MXN
07331-401750	acero	5,8	3,9	40	42,5	43,5	27,8	2,5	1,75	1,85	30.16 MXN
07331-451750	acero	6,2	4,3	45	47,5	48,5	32	2,5	1,75	1,85	31.20 MXN
07331-471750	acero	6,4	4,4	47	49,5	50,5	33,5	2,5	1,75	1,85	40.56 MXN
07331-502000	acero	6,5	4,6	50	53	54,2	36,3	2,5	2	2,15	41.08 MXN
07331-552000	acero	6,8	5	55	58	59,2	40,7	2,5	2	2,15	43.16 MXN
07331-602000	acero	7,3	5,4	60	63	64,2	44,7	2,5	2	2,15	45.76 MXN
07331-752500	acero	7,8	6,6	75	78	79,5	58,6	3	2,5	2,65	65.78 MXN
07331-080801	acero inoxidable	2,4	1,1	8	8,4	8,7	3	1	0,8	0,9	10.40 MXN
07331-091001	acero inoxidable	2,5	1,3	9	9,4	9,8	3,7	1	0,8	0,9	12.48 MXN
07331-101001	acero inoxidable	3,2	1,4	10	10,4	10,8	3,3	1,2	1	1,1	13.52 MXN
07331-121001	acero inoxidable	3,4	1,7	12	12,5	13	4,9	1,5	1	1,1	14.56 MXN
07331-141001	acero inoxidable	3,7	1,9	14	14,6	15,1	6,2	1,7	1	1,1	15.08 MXN
07331-151001	acero inoxidable	3,7	2	15	15,7	16,2	7,2	1,7	1	1,1	16.12 MXN
07331-161001	acero inoxidable	3,8	2	16	16,8	17,3	8	1,7	1	1,1	17.42 MXN
07331-171001	acero inoxidable	3,9	2,1	17	17,8	18,3	8,8	1,7	1	1,1	18.98 MXN
07331-191001	acero inoxidable	4,1	2,2	19	20	20,5	10,4	2	1	1,1	21.06 MXN
07331-201001	acero inoxidable	4,2	2,3	20	21	21,5	11,2	2	1	1,1	21.84 MXN
07331-221001	acero inoxidable	4,2	2,5	22	23	23,5	13,2	2	1	1,1	26.00 MXN
07331-241201	acero inoxidable	4,4	2,6	24	25,2	25,9	14,8	2	1,2	1,3	30.68 MXN
07331-251201	acero inoxidable	4,5	2,7	25	26,2	26,9	15,5	2	1,2	1,3	32.76 MXN
07331-261201	acero inoxidable	4,7	2,8	26	27,2	27,9	16,1	2	1,2	1,3	33.80 MXN
07331-281201	acero inoxidable	4,8	2,9	28	29,4	30,1	17,9	2	1,2	1,3	34.84 MXN
07331-301201	acero inoxidable	4,8	3	30	31,4	32,1	19,9	2	1,2	1,3	36.40 MXN
07331-321201	acero inoxidable	5,4	3,2	32	33,7	34,4	20,6	2,5	1,2	1,3	38.22 MXN
07331-351501	acero inoxidable	5,4	3,4	35	37	37,8	23,6	2,5	1,5	1,6	39.26 MXN
07331-381501	acero inoxidable	5,5	3,7	38	40	40,8	26,4	2,5	1,5	1,6	44.98 MXN
07331-401751	acero inoxidable	5,8	3,9	40	42,5	43,5	27,8	2,5	1,75	1,85	49.14 MXN
07331-451751	acero inoxidable	6,2	4,3	45	47,5	48,5	32	2,5	1,75	1,85	57.72 MXN
07331-502001	acero inoxidable	6,5	4,6	50	53	54,2	36,3	2,5	2	2,15	59.80 MXN
07331-552001	acero inoxidable	6,8	5	55	58	59,2	40,7	2,5	2	2,15	61.10 MXN
07331-602001	acero inoxidable	7,3	5,4	60	63	64,2	44,7	2,5	2	2,15	74.10 MXN
07331-752501	acero inoxidable	7,8	6,6	75	78	79,5	58,6	3	2,5	2,65	155.74 MXN

Indicaciones sobre este artículo

Los circlips de norelem se utilizan con frecuencia en la práctica para asegurar el apoyo de cilindros axialmente Los circlips resisten también grandes fuerzas. El aseguramiento de la posición mediante el anillo también se utiliza con pernos o en perforaciones. Los circlips construidos según DIN 472 están diseñados especialmente para ranuras del eje. Con frecuencia el circlip se monta y desmonta con unas pinzas para circlip. La fuerza se transmite de la parte de la máquina que hace presión hacia la pared de la tuerca correspondiente. Los circlips ahorran costes y tiempo de equipamiento.
