        Pasadores de clavija DIN 11023

Descripción del artículo/Imágenes del producto

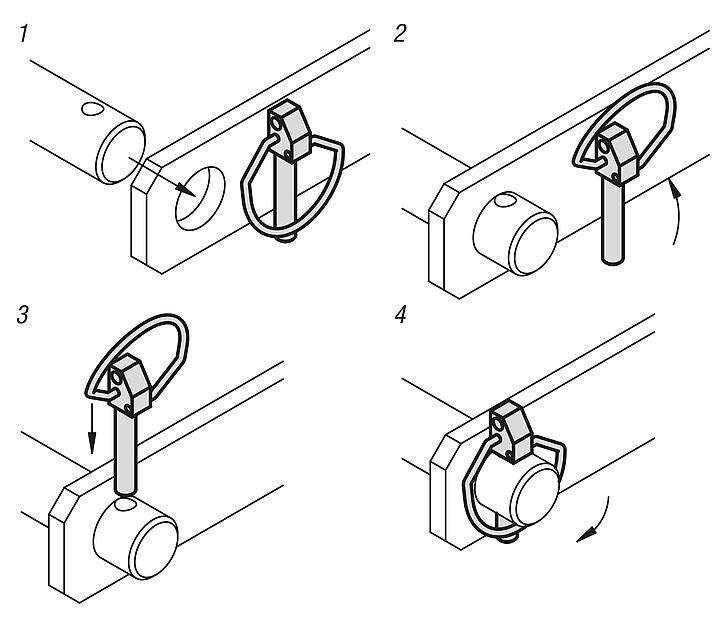

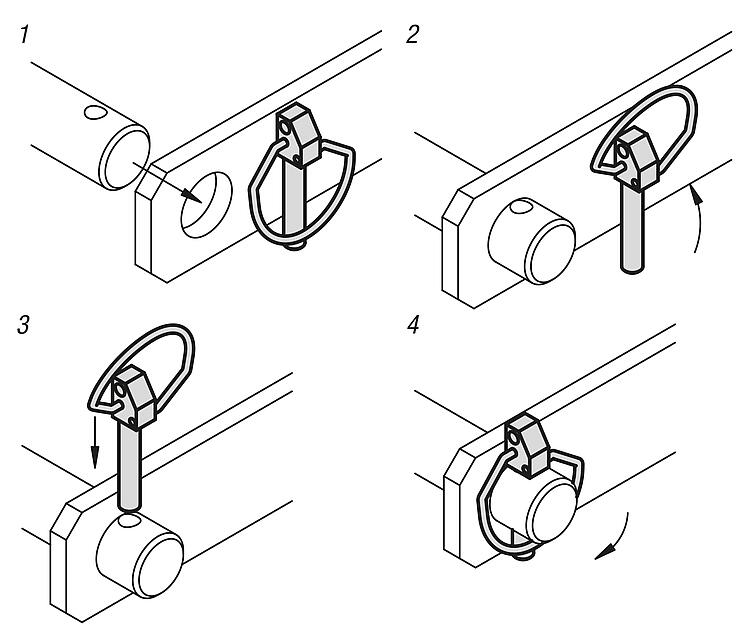

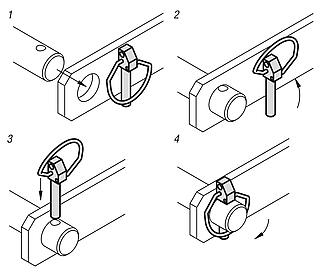

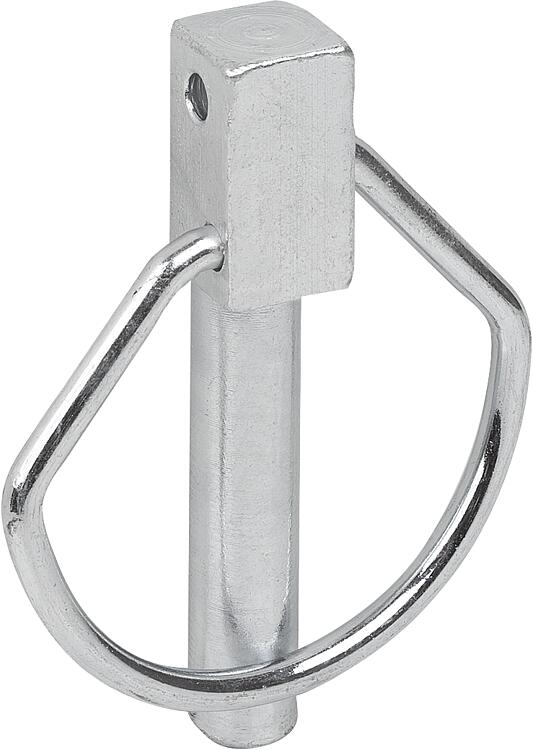

DescripciónMaterial:Acero.Versión:Acero cincado mediante procedimiento galvánico.Indicación:Los pasadores de clavija se utilizan, entre otros usos, para asegurar pernos, tubos y barras. Los pasadores de clavija se pueden montar y desmontar en un brevísimo intervalo manualmente, sin herramientas adicionales.
El aspecto exterior de los pasadores de clavija puede divergir de la imagen mostrada en el dibujo y en la ilustración.
El tamaño nominal 21x45 se utiliza preferentemente para las piezas de conexión de los aparatos de montaje en tres puntos.
En la medida B máx., la brida elástica debe poder pasarse sin estorbos sobre el eje o el árbol.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07337-10 Pasadores de clavija DIN 11023

265 kB

Sinopsis de las normas de los elementos de unión

654 kB

Planos

Selección/filtro de artículos

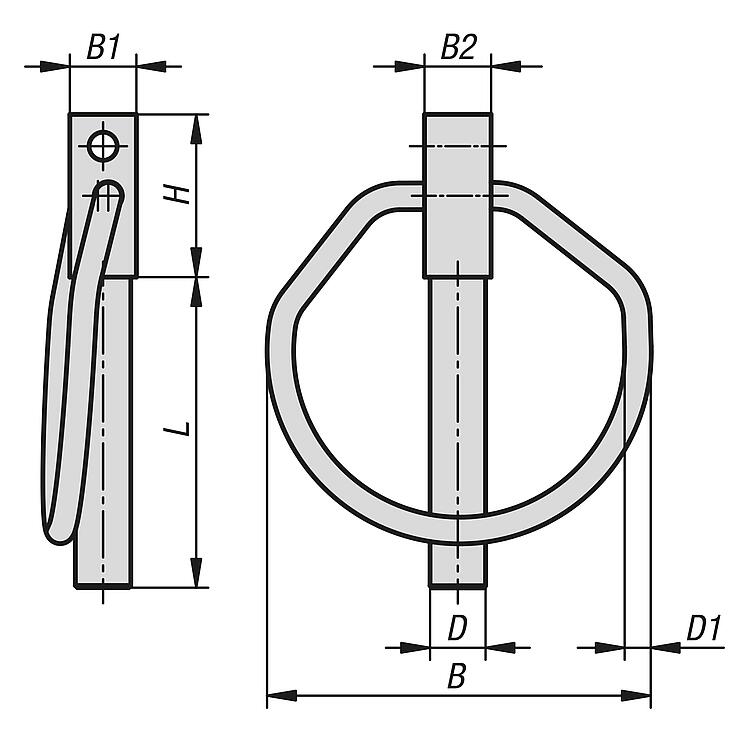

Referencia	Tamaño nominal	D	L	B máx.	B1 max.	B2 max.	D1 mín.	H máx.	Precio
07337-10-05X32	5x32	4,5 +0,3/-0,2	32	36	11,5	7	2,5	18	27.04 MXN
07337-10-06X42	6x42	5,5 +0,3/-0,2	42	52	14	9	3,6	22	28.08 MXN
07337-10-08X42	8x42	7,5 +0,3/-0,2	42	52	15	9	3,6	22	29.64 MXN
07337-10-10X45	10x45	9,5 +0,3/-0,2	45	52	15	12	3,6	22	31.72 MXN
07337-10-12X45	12x45	11 ±0,5	45	52	15	14	3,6	22	39.52 MXN
07337-10-12X55	12x55	11 ±0,5	55	60	15	14	4	22	41.08 MXN
