        Tornillos hexagonales con brida y aletas de bloqueo

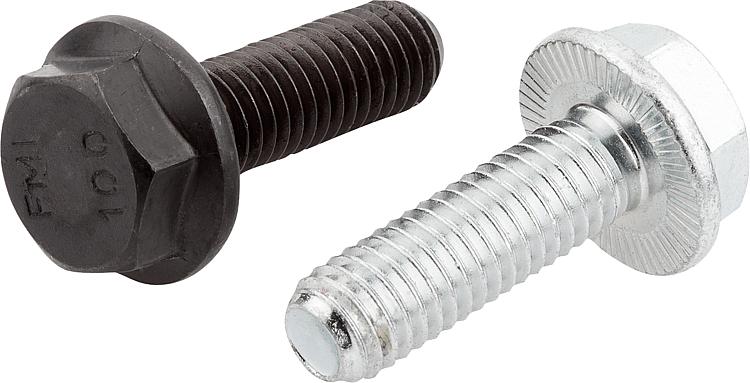

Descripción del artículo/Imágenes del producto

DescripciónVersión:Acabado natural (negro) o cincado.
Superficie endurecida mín. 550 HV.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07173 Tornillos hexagonales con brida y aletas de bloqueo

182 kB

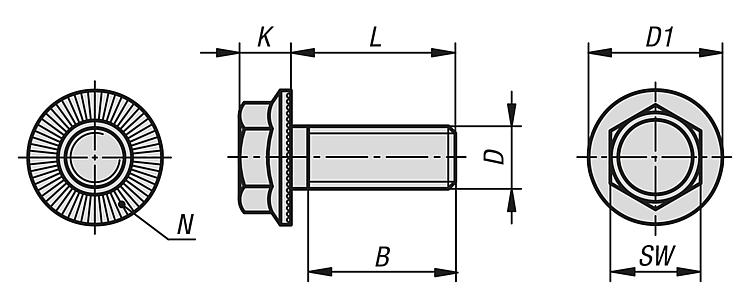

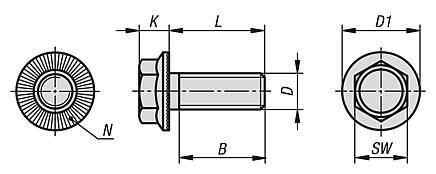

Planos

Selección/filtro de artículos

Referencia	Clase de resistencia	Superficie cuerpo de base	B	D	L	D1	K	SW	N (número)	Precio
07173-305X10	100	acabado natural (negro)	8,4	M5	10	11,2	4,3	8	28	16.21 MXN
07173-305X12	100	acabado natural (negro)	10,4	M5	12	11,2	4,3	8	28	16.77 MXN
07173-305X16	100	acabado natural (negro)	14,4	M5	16	11,2	4,3	8	28	17.33 MXN
07173-305X20	100	acabado natural (negro)	18,4	M5	20	11,2	4,3	8	28	20.97 MXN
07173-306X10	100	acabado natural (negro)	8	M6	10	14,2	5,5	10	36	15.65 MXN
07173-306X12	100	acabado natural (negro)	10	M6	12	14,2	5,5	10	36	16.21 MXN
07173-306X16	100	acabado natural (negro)	14	M6	16	14,2	5,5	10	36	16.50 MXN
07173-306X20	100	acabado natural (negro)	18	M6	20	14,2	5,5	10	36	17.06 MXN
07173-306X25	100	acabado natural (negro)	23	M6	25	14,2	5,5	10	36	17.89 MXN
07173-308X12	100	acabado natural (negro)	9,5	M8	12	18,2	7	13	48	47.80 MXN
07173-308X16	100	acabado natural (negro)	13,5	M8	16	18,2	7	13	48	49.19 MXN
07173-308X20	100	acabado natural (negro)	17,5	M8	20	18,2	7	13	48	52.27 MXN
07173-308X25	100	acabado natural (negro)	22,5	M8	25	18,2	7	13	48	53.66 MXN
07173-308X30	100	acabado natural (negro)	27,5	M8	30	18,2	7	13	48	54.78 MXN
07173-308X35	100	acabado natural (negro)	32,5	M8	35	18,2	7	13	48	55.34 MXN
07173-308X40	100	acabado natural (negro)	37,5	M8	40	18,2	7	13	48	64.01 MXN
07173-310X16	100	acabado natural (negro)	13	M10	16	21	8,5	15	48	60.10 MXN
07173-310X20	100	acabado natural (negro)	17	M10	20	21	8,5	15	48	66.52 MXN
07173-310X25	100	acabado natural (negro)	22	M10	25	21	8,5	15	48	67.64 MXN
07173-310X30	100	acabado natural (negro)	27	M10	30	21	8,5	15	48	67.64 MXN
07173-310X35	100	acabado natural (negro)	32	M10	35	21	8,5	15	48	72.96 MXN
07173-310X40	100	acabado natural (negro)	37	M10	40	21	8,5	15	48	73.79 MXN
07173-310X45	100	acabado natural (negro)	42	M10	45	21	8,5	15	48	77.99 MXN
07173-310X50	100	acabado natural (negro)	47	M10	50	21	8,5	15	48	81.34 MXN
07173-312X20	100	acabado natural (negro)	16,5	M12	20	24	10	17	60	75.47 MXN
07173-312X25	100	acabado natural (negro)	21,5	M12	25	24	10	17	60	77.99 MXN
07173-312X30	100	acabado natural (negro)	26,5	M12	30	24	10	17	60	87.76 MXN
07173-312X35	100	acabado natural (negro)	31,5	M12	35	24	10	17	60	91.40 MXN
07173-312X40	100	acabado natural (negro)	36,5	M12	40	24	10	17	60	93.35 MXN
07173-312X45	100	acabado natural (negro)	41,5	M12	45	24	10	17	60	102.02 MXN
07173-312X50	100	acabado natural (negro)	46,5	M12	50	24	10	17	60	104.53 MXN
07173-312X55	100	acabado natural (negro)	51,5	M12	55	24	10	17	60	107.89 MXN
07173-312X60	100	acabado natural (negro)	56,5	M12	60	24	10	17	60	128.01 MXN
07173-312X75	100	acabado natural (negro)	71,5	M12	75	24	10	17	60	137.24 MXN
07173-316X25	100	acabado natural (negro)	21	M16	25	31	14	22	72	142.83 MXN
07173-316X30	100	acabado natural (negro)	26	M16	30	31	14	22	72	145.07 MXN
07173-316X35	100	acabado natural (negro)	31	M16	35	31	14	22	72	174.41 MXN
07173-316X40	100	acabado natural (negro)	36	M16	40	31	14	22	72	175.81 MXN
07173-316X50	100	acabado natural (negro)	46	M16	50	31	14	22	72	186.43 MXN
07173-316X55	100	acabado natural (negro)	51	M16	55	31	14	22	72	210.18 MXN
07173-316X60	100	acabado natural (negro)	56	M16	60	31	14	22	72	213.54 MXN
07173-316X65	100	acabado natural (negro)	61	M16	65	31	14	22	72	217.18 MXN
07173-316X70	100	acabado natural (negro)	66	M16	70	31	14	22	72	220.81 MXN
07173-505X10	100	cincado mediante procedimiento galvánico	8,4	M5	10	11,2	4,3	8	28	16.50 MXN
07173-505X12	100	cincado mediante procedimiento galvánico	10,4	M5	12	11,2	4,3	8	28	17.06 MXN
07173-505X16	100	cincado mediante procedimiento galvánico	14,4	M5	16	11,2	4,3	8	28	17.89 MXN
07173-505X20	100	cincado mediante procedimiento galvánico	18,4	M5	20	11,2	4,3	8	28	21.24 MXN
07173-506X10	100	cincado mediante procedimiento galvánico	8	M6	10	14,2	5,5	10	36	15.94 MXN
07173-506X12	100	cincado mediante procedimiento galvánico	10	M6	12	14,2	5,5	10	36	16.50 MXN
07173-506X16	100	cincado mediante procedimiento galvánico	14	M6	16	14,2	5,5	10	36	16.77 MXN
07173-506X20	100	cincado mediante procedimiento galvánico	18	M6	20	14,2	5,5	10	36	17.33 MXN
07173-506X25	100	cincado mediante procedimiento galvánico	23	M6	25	14,2	5,5	10	36	18.17 MXN
07173-508X12	100	cincado mediante procedimiento galvánico	9,5	M8	12	18,2	7	13	48	48.63 MXN
07173-508X16	100	cincado mediante procedimiento galvánico	13,5	M8	16	18,2	7	13	48	49.48 MXN
07173-508X20	100	cincado mediante procedimiento galvánico	17,5	M8	20	18,2	7	13	48	52.55 MXN
07173-508X25	100	cincado mediante procedimiento galvánico	22,5	M8	25	18,2	7	13	48	53.95 MXN
07173-508X30	100	cincado mediante procedimiento galvánico	27,5	M8	30	18,2	7	13	48	55.07 MXN
07173-508X40	100	cincado mediante procedimiento galvánico	37,5	M8	40	18,2	7	13	48	64.29 MXN
07173-510X16	100	cincado mediante procedimiento galvánico	13	M10	16	21	8,5	15	48	60.37 MXN
07173-510X20	100	cincado mediante procedimiento galvánico	17	M10	20	21	8,5	15	48	66.81 MXN
07173-510X25	100	cincado mediante procedimiento galvánico	22	M10	25	21	8,5	15	48	68.20 MXN
07173-510X30	100	cincado mediante procedimiento galvánico	27	M10	30	21	8,5	15	48	68.20 MXN
07173-510X40	100	cincado mediante procedimiento galvánico	37	M10	40	21	8,5	15	48	74.91 MXN
07173-510X50	100	cincado mediante procedimiento galvánico	47	M10	50	21	8,5	15	48	81.90 MXN
07173-512X25	100	cincado mediante procedimiento galvánico	21,5	M12	25	24	10	17	60	78.26 MXN
07173-512X30	100	cincado mediante procedimiento galvánico	26,5	M12	30	24	10	17	60	88.05 MXN
07173-512X35	100	cincado mediante procedimiento galvánico	31,5	M12	35	24	10	17	60	92.24 MXN
07173-512X40	100	cincado mediante procedimiento galvánico	36,5	M12	40	24	10	17	60	93.64 MXN
07173-512X50	100	cincado mediante procedimiento galvánico	46,5	M12	50	24	10	17	60	105.09 MXN
07173-512X60	100	cincado mediante procedimiento galvánico	56,5	M12	60	24	10	17	60	128.57 MXN
07173-512X75	100	cincado mediante procedimiento galvánico	71,5	M12	75	24	10	17	60	138.07 MXN
07173-516X25	100	cincado mediante procedimiento galvánico	21	M16	25	31	14	22	72	143.10 MXN
07173-516X35	100	cincado mediante procedimiento galvánico	31	M16	35	31	14	22	72	174.97 MXN
07173-516X40	100	cincado mediante procedimiento galvánico	36	M16	40	31	14	22	72	176.09 MXN
07173-516X45	100	cincado mediante procedimiento galvánico	41	M16	45	31	14	22	72	180.84 MXN
07173-516X50	100	cincado mediante procedimiento galvánico	46	M16	50	31	14	22	72	186.71 MXN
07173-516X60	100	cincado mediante procedimiento galvánico	56	M16	60	31	14	22	72	214.10 MXN
