        Tornillos hexagonales con espiga DIN 931/ISO 4014
        Tornillos hexagonales con espiga DIN 931/ISO 4014, acero inoxidable

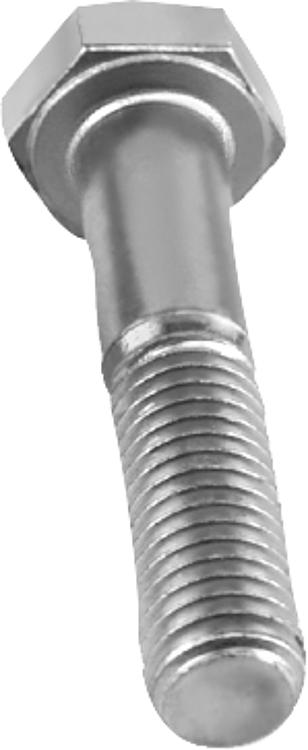

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero inoxidable A2 o acero inoxidable A4.Versión:Acero inoxidable A2-70, acabado natural.
Acero inoxidable A4-70, acabado natural.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07170_ES Tornillos hexagonales con espiga DIN 931/ISO 4014, acero inoxidable

172 kB

Sinopsis de las normas de los elementos de unión

654 kB

Clases de resistencia

126 kB

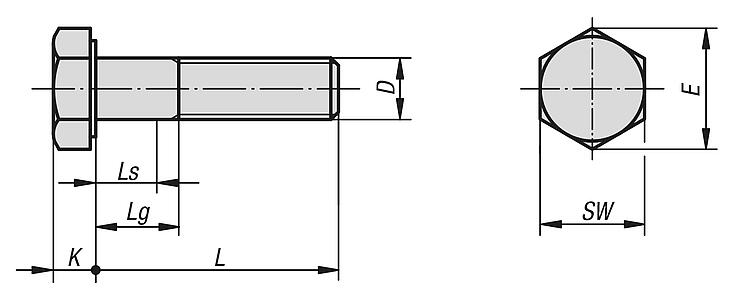

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Clase de resistencia	Superficie cuerpo de base	D	L	Ls mín.	Lg máx.	E	K	SW	DIN	ISO	Precio
07170-105X25	acero inoxidable A2	70	acabado natural	M5	25	5	9	8,79	3,5	8	DIN 931	-	7.54 MXN
07170-105X30	acero inoxidable A2	70	acabado natural	M5	30	10	14	8,79	3,5	8	DIN 931	-	7.80 MXN
07170-105X35	acero inoxidable A2	70	acabado natural	M5	35	15	19	8,79	3,5	8	DIN 931	-	7.80 MXN
07170-105X40	acero inoxidable A2	70	acabado natural	M5	40	20	24	8,79	3,5	8	DIN 931	-	7.80 MXN
07170-105X45	acero inoxidable A2	70	acabado natural	M5	45	25	29	8,79	3,5	8	DIN 931	-	8.32 MXN
07170-105X50	acero inoxidable A2	70	acabado natural	M5	50	30	34	8,79	3,5	8	DIN 931	-	9.10 MXN
07170-105X60	acero inoxidable A2	70	acabado natural	M5	60	39	44	8,79	3,5	8	DIN 931	-	15.60 MXN
07170-106X30	acero inoxidable A2	70	acabado natural	M6	30	7	12	11,05	4	10	DIN 931	-	6.24 MXN
07170-106X35	acero inoxidable A2	70	acabado natural	M6	35	12	17	11,05	4	10	DIN 931	-	7.80 MXN
07170-106X40	acero inoxidable A2	70	acabado natural	M6	40	17	22	11,05	4	10	DIN 931	-	7.80 MXN
07170-106X45	acero inoxidable A2	70	acabado natural	M6	45	22	27	11,05	4	10	DIN 931	-	8.58 MXN
07170-106X50	acero inoxidable A2	70	acabado natural	M6	50	27	32	11,05	4	10	DIN 931	-	9.10 MXN
07170-106X60	acero inoxidable A2	70	acabado natural	M6	60	37	42	11,05	4	10	DIN 931	-	14.82 MXN
07170-106X70	acero inoxidable A2	70	acabado natural	M6	70	47	52	11,05	4	10	DIN 931	-	17.68 MXN
07170-108X35	acero inoxidable A2	70	acabado natural	M8	35	6,75	13	14,38	5,3	13	DIN 931	-	12.22 MXN
07170-108X40	acero inoxidable A2	70	acabado natural	M8	40	11,75	18	14,38	5,3	13	DIN 931	-	12.22 MXN
07170-108X45	acero inoxidable A2	70	acabado natural	M8	45	16,75	23	14,38	5,3	13	DIN 931	-	12.22 MXN
07170-108X50	acero inoxidable A2	70	acabado natural	M8	50	21,75	28	14,38	5,3	13	DIN 931	-	12.74 MXN
07170-108X60	acero inoxidable A2	70	acabado natural	M8	60	31,75	38	14,38	5,3	13	DIN 931	-	13.78 MXN
07170-108X70	acero inoxidable A2	70	acabado natural	M8	70	41,75	48	14,38	5,3	13	DIN 931	-	17.94 MXN
07170-108X80	acero inoxidable A2	70	acabado natural	M8	80	51,75	58	14,38	5,3	13	DIN 931	-	22.62 MXN
07170-110X40	acero inoxidable A2	70	acabado natural	M10	40	6,5	14	18,9	6,4	17	DIN 931	-	17.42 MXN
07170-110X45	acero inoxidable A2	70	acabado natural	M10	45	11,5	19	18,9	6,4	17	DIN 931	-	17.68 MXN
07170-110X50	acero inoxidable A2	70	acabado natural	M10	50	16,5	24	18,9	6,4	17	DIN 931	-	18.98 MXN
07170-110X60	acero inoxidable A2	70	acabado natural	M10	60	26,5	34	18,9	6,4	17	DIN 931	-	20.02 MXN
07170-110X70	acero inoxidable A2	70	acabado natural	M10	70	36,5	44	18,9	6,4	17	DIN 931	-	22.62 MXN
07170-110X80	acero inoxidable A2	70	acabado natural	M10	80	46,5	54	18,9	6,4	17	DIN 931	-	22.62 MXN
07170-110X90	acero inoxidable A2	70	acabado natural	M10	90	56,5	64	18,9	6,4	17	DIN 931	-	33.28 MXN
07170-110X100	acero inoxidable A2	70	acabado natural	M10	100	66,5	74	18,9	6,4	17	DIN 931	-	42.38 MXN
07170-112X45	acero inoxidable A2	70	acabado natural	M12	45	6,25	15	21,1	7,5	19	DIN 931	-	22.36 MXN
07170-112X50	acero inoxidable A2	70	acabado natural	M12	50	11,25	20	21,1	7,5	19	DIN 931	-	22.62 MXN
07170-112X60	acero inoxidable A2	70	acabado natural	M12	60	21,25	30	21,1	7,5	19	DIN 931	-	22.62 MXN
07170-112X70	acero inoxidable A2	70	acabado natural	M12	70	31,25	40	21,1	7,5	19	DIN 931	-	25.74 MXN
07170-112X80	acero inoxidable A2	70	acabado natural	M12	80	41,25	50	21,1	7,5	19	DIN 931	-	30.94 MXN
07170-112X90	acero inoxidable A2	70	acabado natural	M12	90	51,25	60	21,1	7,5	19	DIN 931	-	42.38 MXN
07170-112X100	acero inoxidable A2	70	acabado natural	M12	100	61,25	70	21,1	7,5	19	DIN 931	-	47.06 MXN
07170-112X110	acero inoxidable A2	70	acabado natural	M12	110	71,25	80	21,1	7,5	19	DIN 931	-	57.72 MXN
07170-112X120	acero inoxidable A2	70	acabado natural	M12	120	81,25	90	21,1	7,5	19	DIN 931	-	66.82 MXN
07170-116X60	acero inoxidable A2	70	acabado natural	M16	60	12	22	26,75	10	24	DIN 931	-	40.82 MXN
07170-116X70	acero inoxidable A2	70	acabado natural	M16	70	22	32	26,75	10	24	DIN 931	-	46.80 MXN
07170-116X80	acero inoxidable A2	70	acabado natural	M16	80	32	42	26,75	10	24	DIN 931	-	50.70 MXN
07170-116X90	acero inoxidable A2	70	acabado natural	M16	90	42	52	26,75	10	24	DIN 931	-	56.68 MXN
07170-116X100	acero inoxidable A2	70	acabado natural	M16	100	52	62	26,75	10	24	DIN 931	-	71.50 MXN
07170-116X110	acero inoxidable A2	70	acabado natural	M16	110	62	72	26,75	10	24	DIN 931	-	89.44 MXN
07170-116X120	acero inoxidable A2	70	acabado natural	M16	120	72	82	26,75	10	24	DIN 931	-	96.72 MXN
07170-605X30	acero inoxidable A4	70	acabado natural	M5	30	10	14	8,79	3,5	8	DIN 931	-	10.14 MXN
07170-605X35	acero inoxidable A4	70	acabado natural	M5	35	15	19	8,79	3,5	8	DIN 931	-	10.14 MXN
07170-605X40	acero inoxidable A4	70	acabado natural	M5	40	20	24	8,79	3,5	8	DIN 931	-	10.14 MXN
07170-605X45	acero inoxidable A4	70	acabado natural	M5	45	25	29	8,79	3,5	8	DIN 931	-	10.66 MXN
07170-605X50	acero inoxidable A4	70	acabado natural	M5	50	30	34	8,79	3,5	8	DIN 931	-	12.22 MXN
07170-605X60	acero inoxidable A4	70	acabado natural	M5	60	39	44	8,79	3,5	8	DIN 931	-	20.80 MXN
07170-606X30	acero inoxidable A4	70	acabado natural	M6	30	7	12	11,05	4	10	DIN 931	-	7.80 MXN
07170-606X35	acero inoxidable A4	70	acabado natural	M6	35	12	17	11,05	4	10	DIN 931	-	10.14 MXN
07170-606X40	acero inoxidable A4	70	acabado natural	M6	40	17	22	11,05	4	10	DIN 931	-	10.14 MXN
07170-606X45	acero inoxidable A4	70	acabado natural	M6	45	22	27	11,05	4	10	DIN 931	-	11.18 MXN
07170-606X50	acero inoxidable A4	70	acabado natural	M6	50	27	32	11,05	4	10	DIN 931	-	12.22 MXN
07170-606X60	acero inoxidable A4	70	acabado natural	M6	60	37	42	11,05	4	10	DIN 931	-	18.98 MXN
07170-606X70	acero inoxidable A4	70	acabado natural	M6	70	47	52	11,05	4	10	DIN 931	-	23.14 MXN
07170-608X35	acero inoxidable A4	70	acabado natural	M8	35	6,75	13	14,38	5,3	13	DIN 931	-	15.60 MXN
07170-608X40	acero inoxidable A4	70	acabado natural	M8	40	11,75	18	14,38	5,3	13	DIN 931	-	15.60 MXN
07170-608X45	acero inoxidable A4	70	acabado natural	M8	45	16,75	23	14,38	5,3	13	DIN 931	-	15.60 MXN
07170-608X50	acero inoxidable A4	70	acabado natural	M8	50	21,75	28	14,38	5,3	13	DIN 931	-	16.38 MXN
07170-608X60	acero inoxidable A4	70	acabado natural	M8	60	31,75	38	14,38	5,3	13	DIN 931	-	17.68 MXN
07170-608X70	acero inoxidable A4	70	acabado natural	M8	70	41,75	48	14,38	5,3	13	DIN 931	-	23.40 MXN
07170-608X80	acero inoxidable A4	70	acabado natural	M8	80	51,75	58	14,38	5,3	13	DIN 931	-	29.64 MXN
07170-610X40	acero inoxidable A4	70	acabado natural	M10	40	6,5	14	18,9	6,4	17	DIN 931	-	22.62 MXN
07170-610X45	acero inoxidable A4	70	acabado natural	M10	45	11,5	19	18,9	6,4	17	DIN 931	-	23.14 MXN
07170-610X50	acero inoxidable A4	70	acabado natural	M10	50	16,5	24	18,9	6,4	17	DIN 931	-	24.96 MXN
07170-610X60	acero inoxidable A4	70	acabado natural	M10	60	26,5	34	18,9	6,4	17	DIN 931	-	25.74 MXN
07170-610X70	acero inoxidable A4	70	acabado natural	M10	70	36,5	44	18,9	6,4	17	DIN 931	-	29.64 MXN
07170-610X80	acero inoxidable A4	70	acabado natural	M10	80	46,5	54	18,9	6,4	17	DIN 931	-	29.64 MXN
07170-610X90	acero inoxidable A4	70	acabado natural	M10	90	56,5	64	18,9	6,4	17	DIN 931	-	43.16 MXN
07170-610X100	acero inoxidable A4	70	acabado natural	M10	100	66,5	74	18,9	6,4	17	DIN 931	-	55.64 MXN
07170-612X45	acero inoxidable A4	70	acabado natural	M12	45	6,25	15	21,1	7,5	19	DIN 931	-	29.12 MXN
07170-612X50	acero inoxidable A4	70	acabado natural	M12	50	11,25	20	21,1	7,5	19	DIN 931	-	29.64 MXN
07170-612X60	acero inoxidable A4	70	acabado natural	M12	60	21,25	30	21,1	7,5	19	DIN 931	-	29.64 MXN
07170-612X70	acero inoxidable A4	70	acabado natural	M12	70	31,25	40	21,1	7,5	19	DIN 931	-	33.54 MXN
07170-612X80	acero inoxidable A4	70	acabado natural	M12	80	41,25	50	21,1	7,5	19	DIN 931	-	40.30 MXN
07170-612X90	acero inoxidable A4	70	acabado natural	M12	90	51,25	60	21,1	7,5	19	DIN 931	-	55.64 MXN
07170-612X100	acero inoxidable A4	70	acabado natural	M12	100	61,25	70	21,1	7,5	19	DIN 931	-	61.10 MXN
07170-612X110	acero inoxidable A4	70	acabado natural	M12	110	71,25	80	21,1	7,5	19	DIN 931	-	75.40 MXN
07170-612X120	acero inoxidable A4	70	acabado natural	M12	120	81,25	90	21,1	7,5	19	DIN 931	-	87.10 MXN
07170-616X60	acero inoxidable A4	70	acabado natural	M16	60	12	22	26,75	10	24	DIN 931	-	53.30 MXN
07170-616X70	acero inoxidable A4	70	acabado natural	M16	70	22	32	26,75	10	24	DIN 931	-	60.84 MXN
07170-616X80	acero inoxidable A4	70	acabado natural	M16	80	32	42	26,75	10	24	DIN 931	-	66.04 MXN
07170-616X90	acero inoxidable A4	70	acabado natural	M16	90	42	52	26,75	10	24	DIN 931	-	73.84 MXN
07170-616X100	acero inoxidable A4	70	acabado natural	M16	100	52	62	26,75	10	24	DIN 931	-	93.08 MXN
07170-616X110	acero inoxidable A4	70	acabado natural	M16	110	62	72	26,75	10	24	DIN 931	-	116.48 MXN
07170-616X120	acero inoxidable A4	70	acabado natural	M16	120	72	82	26,75	10	24	DIN 931	-	126.10 MXN
