        Tuercas de ajuste

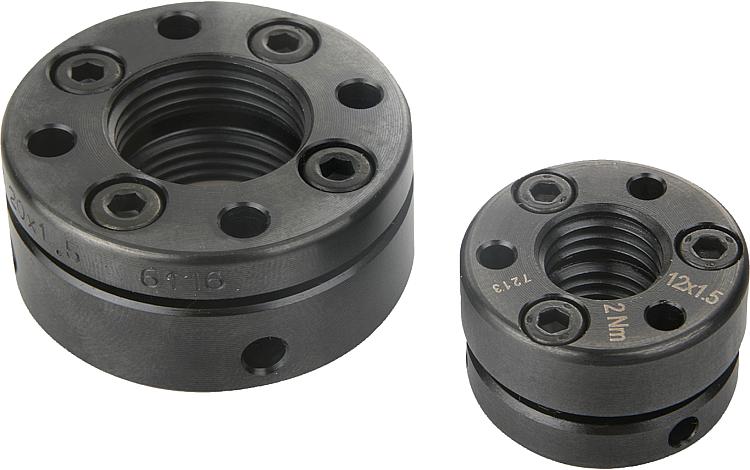

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.
Tornillos tensores de acero para temple y revenido.Versión:Bruñido.
Tornillos tensores ISO 4762, clase de resistencia 12.9.Indicación:Dos piezas roscadas conectas entre sí de forma elástica se tensan con tornillos.
La tuerca de ajuste está diseñada de modo que gire simétricamente. No hay ranuras que generen desequilibrios.Tener en cuenta:La tuerca de ajuste se puede deformar en sentido axial, por lo que debe tratarse con cuidado. Los tornillos tensores solo deben accionarse cuando la tuerca de ajuste esté completamente enroscada en la rosca del husillo. De lo contrario, la tuerca de ajuste podría quedar inutilizada a consecuencia de una deformación plástica no admitida.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07598 Tuercas de ajuste

257 kB

Indicación técnica para tuercas de ajuste

107 kB

Clases de resistencia

126 kB

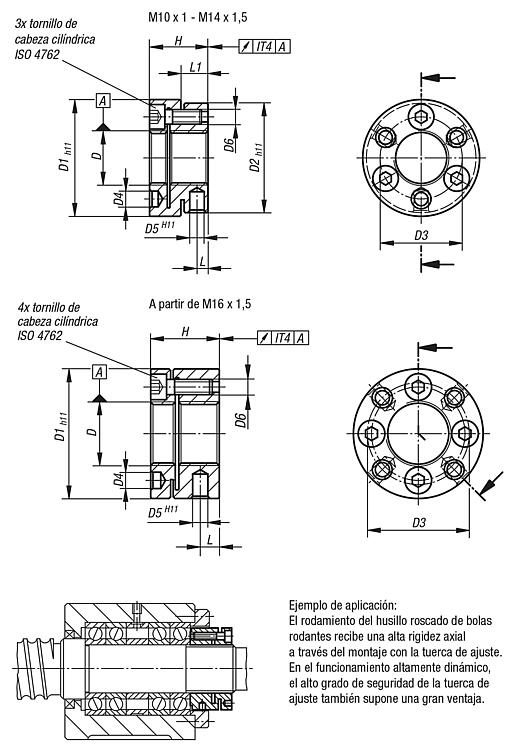

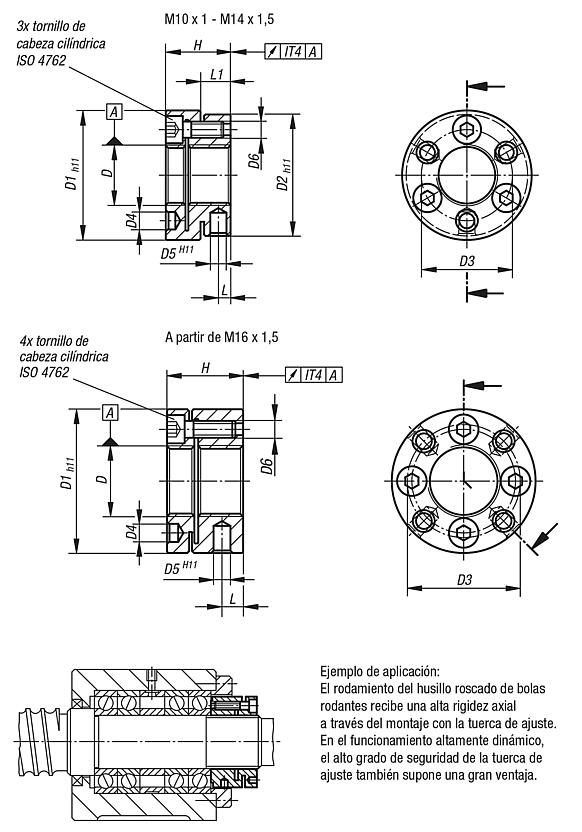

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	D3	D4	D5	D6	H	L	L1	Par de apriete de los tornillos (Nm)	Carga por presión axial estática máx. N	Carga por presión axial dinámica máx. N	Momento de inercia (gcm²)	Precio
07598-024101015	M10x1	24	22	17	3,2	2,5	M3	15	3	6,5	2	15000	12000	27	937.82 MXN
07598-026121515	M12x1,5	26	25	19	3,2	3	M3	15	3	6,5	2	18000	13000	40	937.82 MXN
07598-032141516	M14x1,5	32	30	22,5	4,3	4	M4	16	3	7	2,9	22000	17000	96	973.96 MXN
07598-034161518	M16x1,5	34	-	24,5	4,3	4	M4	18	5	-	2,9	22000	17000	147	641.42 MXN
07598-036181518	M18x1,5	36	-	26,5	4,3	4	M4	18	5	-	2,9	25000	19000	183	661.44 MXN
07598-040201518	M20x1,5	40	-	30,5	4,3	4	M4	18	5	-	2,9	28000	18000	283	667.94 MXN
07598-040221518	M22x1,5	40	-	30,5	4,3	4	M4	18	5	-	2,9	32000	23000	270	671.32 MXN
07598-042241518	M24x1,5	42	-	32,5	4,3	4	M4	18	5	-	2,9	35000	25000	323	706.94 MXN
07598-045261520	M26x1,5	45	-	36,5	4,3	5	M4	20	6,5	-	2,9	49000	34000	479	717.34 MXN
07598-046281520	M28x1,5	46	-	38,5	4,3	5	M4	20	6,5	-	2,9	53000	36000	504	734.24 MXN
07598-048301520	M30x1,5	48	-	40,5	4,3	5	M4	20	6,5	-	2,9	57000	38000	588	763.36 MXN
07598-050321522	M32x1,5	50	-	42,5	4,3	5	M4	22	7	-	2,9	64000	44000	743	796.38 MXN
07598-053351522	M35x1,5	53	-	45,5	4,3	5	M4	22	7	-	2,9	66000	47000	914	829.40 MXN
