        Tuercas hexagonales 1,5 D altas DIN 6330 ampliada

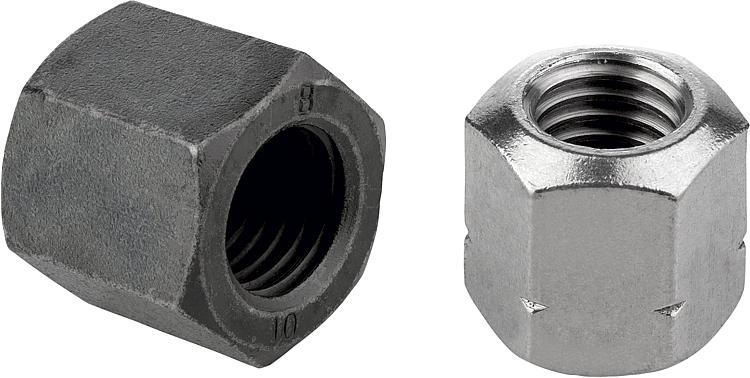

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido o acero inoxidable A2.Versión:Acero con clase de resistencia 10, acabado natural (negro).

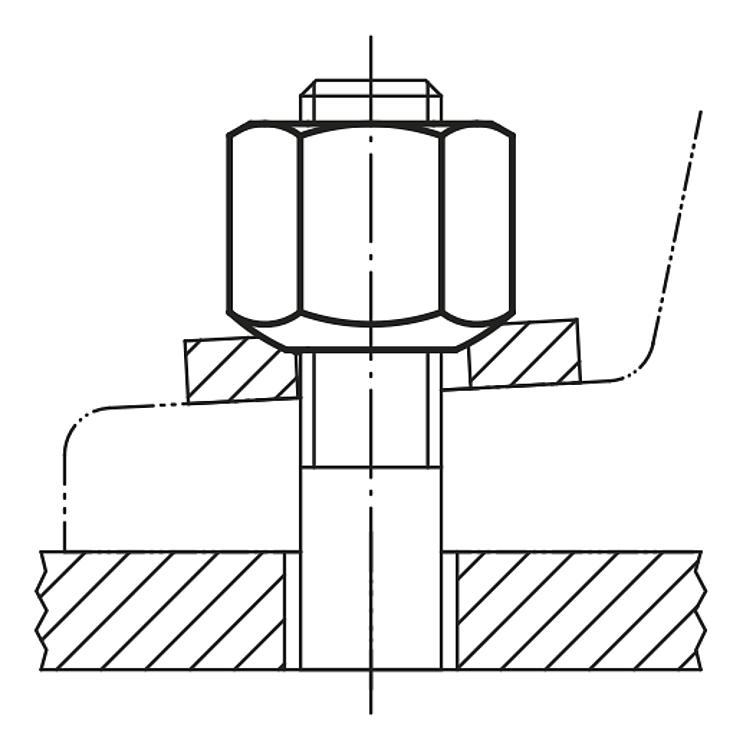

Acero inoxidable A2-70, acabado natural.Indicación:Para las tuercas hexagonales se pueden utilizar cojinetes cónicos 07420 con forma D y G.Características:Forma B: con superficie de apoyo esférica por un ladoCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07260 Tuercas hexagonales 1,5 D altas DIN 6330 ampliada

225 kB

Clases de resistencia

126 kB

Sinopsis de las normas de los elementos de unión

689 kB

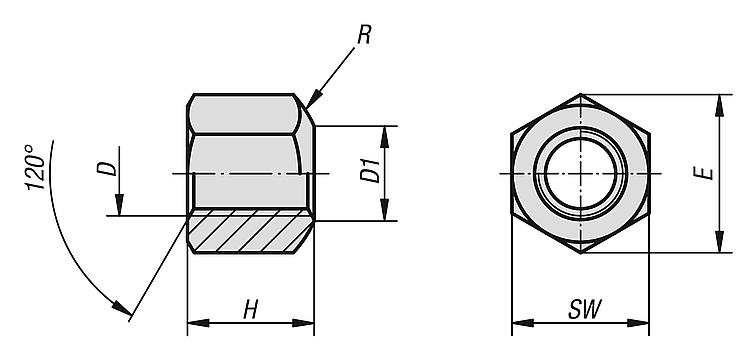

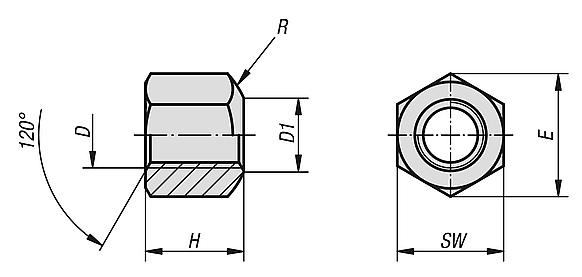

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D	H = 1,5 x D	D1	SW	E	R	Precio
07260-05	acero para temple y revenido	M5	7,5	6,5	9	10,4	7	73.58 MXN
07260-06	acero para temple y revenido	M6	9	7	10	11,5	9	9.88 MXN
07260-08	acero para temple y revenido	M8	12	9	13	15	11	11.18 MXN
07260-10	acero para temple y revenido	M10	15	11,5	16	18,4	15	12.74 MXN
07260-101	acero para temple y revenido	M10	15	11,5	17	19,6	15	21.58 MXN
07260-12	acero para temple y revenido	M12	18	14	18	20,7	17	15.86 MXN
07260-121	acero para temple y revenido	M12	18	14	19	21,9	17	21.58 MXN
07260-14	acero para temple y revenido	M14	21	16	22	25,4	20	62.40 MXN
07260-16	acero para temple y revenido	M16	24	18	24	27,7	22	29.38 MXN
07260-18	acero para temple y revenido	M18	27	20	27	31,2	24,5	48.36 MXN
07260-20	acero para temple y revenido	M20	30	22	30	34,6	27	55.38 MXN
07260-22	acero para temple y revenido	M22	33	24	32	36,9	29	86.32 MXN
07260-24	acero para temple y revenido	M24	36	26	36	41,6	32	86.32 MXN
07260-30	acero para temple y revenido	M30	45	32	46	53,1	41	202.80 MXN
07260-36	acero para temple y revenido	M36	54	38	55	63,5	50	349.18 MXN
07260-806	acero inoxidable A2	M6	9	7	10	11,5	9	86.84 MXN
07260-808	acero inoxidable A2	M8	12	9	13	15	11	47.32 MXN
07260-810	acero inoxidable A2	M10	15	11,5	16	18,4	15	59.02 MXN
07260-811	acero inoxidable A2	M10	15	11,5	17	19,6	15	119.34 MXN
07260-812	acero inoxidable A2	M12	18	14	18	20,7	17	81.38 MXN
07260-816	acero inoxidable A2	M16	24	18	24	27,7	22	147.94 MXN
07260-820	acero inoxidable A2	M20	30	22	30	34,6	27	248.04 MXN
