        Tuercas hexagonales forma baja DIN 439 / ISO 4035

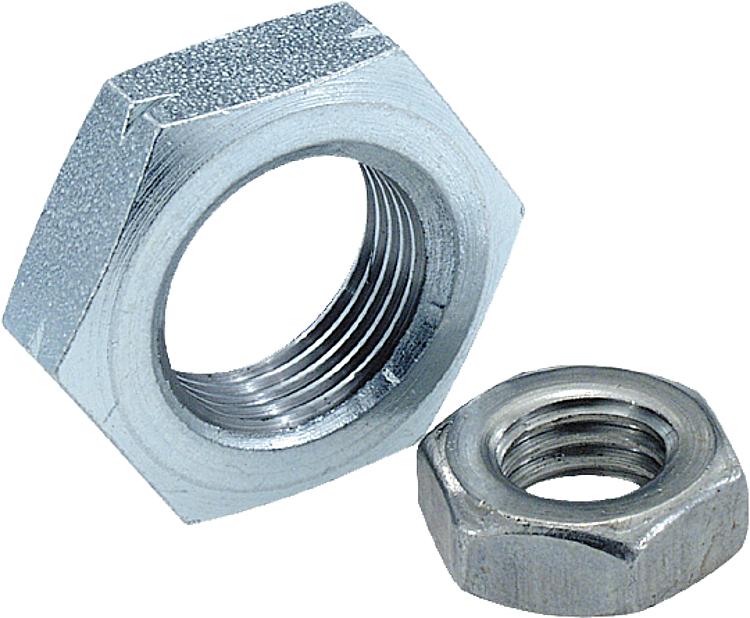

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero, acero inoxidable A2 o acero inoxidable A4.Versión:Acero con clase de resistencia 04, cincado mediante procedimiento galvánico o bruñido.
Acero inoxidable A2, acabado natural.
Acero inoxidable A4, acabado natural.Indicación:Esta tuerca hexagonal se utiliza en uniones por tornillos con capacidad de carga limitada, por ejemplo, como contratuerca de articulaciones de horquilla o vástagos articulados.
En la tabla se indican las alturas máximas H de las tuercas.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07212 Tuercas hexagonales forma baja DIN 439 / ISO 4035

190 kB

Clases de resistencia

126 kB

Sinopsis de las normas de los elementos de unión

654 kB

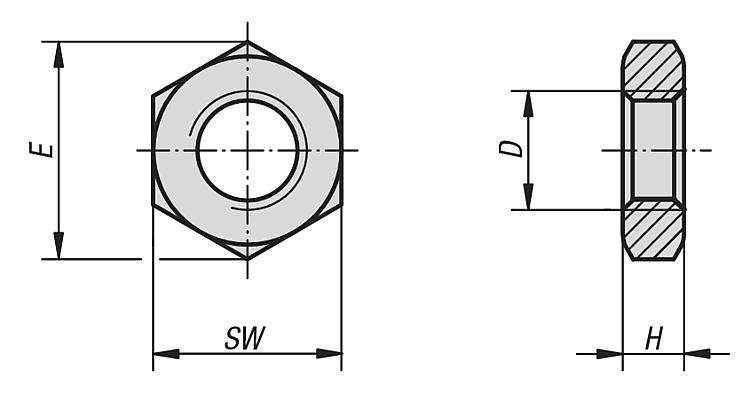

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	Versión 2	D	E	H	SW	DIN	ISO	Precio
07212-05	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M5	8,79	2,7	8	DIN 439	-	2.86 MXN
07212-06	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M6	11,05	3,2	10	DIN 439	-	2.86 MXN
07212-006	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M6X0,75	11,05	3,2	10	DIN 439	-	13.26 MXN
07212-08	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M8	14,38	4	13	DIN 439	-	2.86 MXN
07212-008	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M8X1	14,38	4	13	DIN 439	-	2.86 MXN
07212-10	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M10	18,9	5	17	DIN 439	-	4.94 MXN
07212-103	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M10X1	18,9	5	17	DIN 439	-	6.24 MXN
07212-104	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M10X1,25	18,9	5	17	DIN 439	-	6.24 MXN
07212-12	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M12	21,1	6	19	DIN 439	-	7.80 MXN
07212-123	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M12X1,25	21,1	6	19	DIN 439	-	8.58 MXN
07212-124	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M12X1,5	21,1	6	19	DIN 439	-	8.58 MXN
07212-14	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M14	24,49	7	22	DIN 439	-	9.10 MXN
07212-16	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M16	26,76	8	24	DIN 439	-	9.62 MXN
07212-163	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M16x1,5	26,76	8	24	DIN 439	-	12.22 MXN
07212-183	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M18x1,5	29,56	9	27	DIN 439	-	22.62 MXN
07212-20	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M20	32,95	10	30	DIN 439	-	25.74 MXN
07212-203	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M20X1,5	32,95	10	30	DIN 439	-	27.04 MXN
07212-223	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M22x1,5	36,9	10	32	DIN 439	-	39.52 MXN
07212-24	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M24	39,55	12	36	DIN 439	-	44.72 MXN
07212-30	acero	cincado mediante procedimiento galvánico	rosca a la derecha	M30	50,85	15	46	DIN 439	-	85.80 MXN
07212-061	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M6	11,05	3,2	10	DIN 439	-	15.60 MXN
07212-081	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M8	14,38	4	13	DIN 439	-	22.10 MXN
07212-101	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M10	18,9	5	17	DIN 439	-	24.96 MXN
07212-1031	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M10X1	18,9	5	17	DIN 439	-	28.34 MXN
07212-1041	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M10X1,25	18,9	5	17	DIN 439	-	30.68 MXN
07212-121	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M12	21,1	6	19	DIN 439	-	26.78 MXN
07212-1231	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M12X1,25	21,1	6	19	DIN 439	-	36.14 MXN
07212-1241	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M12X1,5	21,1	6	19	DIN 439	-	32.50 MXN
07212-161	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M16	26,76	8	24	DIN 439	-	27.04 MXN
07212-2031	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M20X1,5	32,95	10	30	DIN 439	-	46.02 MXN
07212-2231	acero	cincado mediante procedimiento galvánico	rosca a la izquierda	M22x1,5	36,9	10	32	DIN 439	-	66.82 MXN
07212-205	acero	bruñido	rosca a la derecha	M5	8,79	2,7	8	DIN 439	-	2.86 MXN
07212-206	acero	bruñido	rosca a la derecha	M6	11,05	3,2	10	DIN 439	-	2.86 MXN
07212-2063	acero	bruñido	rosca a la derecha	M6X0,75	11,05	3,2	10	DIN 439	-	2.86 MXN
07212-208	acero	bruñido	rosca a la derecha	M8	14,38	4	13	DIN 439	-	2.86 MXN
07212-2083	acero	bruñido	rosca a la derecha	M8X1	14,38	4	13	DIN 439	-	3.64 MXN
07212-210	acero	bruñido	rosca a la derecha	M10	18,9	5	17	DIN 439	-	4.94 MXN
07212-2103	acero	bruñido	rosca a la derecha	M10X1	18,9	5	17	DIN 439	-	6.24 MXN
07212-212	acero	bruñido	rosca a la derecha	M12	21,1	6	19	DIN 439	-	7.80 MXN
07212-2124	acero	bruñido	rosca a la derecha	M12X1,5	21,1	6	19	DIN 439	-	8.58 MXN
07212-216	acero	bruñido	rosca a la derecha	M16	26,76	8	24	DIN 439	-	9.62 MXN
07212-2163	acero	bruñido	rosca a la derecha	M16x1,5	26,76	8	24	DIN 439	-	12.22 MXN
07212-2203	acero	bruñido	rosca a la derecha	M20X1,5	32,95	10	30	DIN 439	-	27.04 MXN
07212-2243	acero	bruñido	rosca a la derecha	M24x2	39,6	12	36	DIN 439	-	27.04 MXN
07212-105	acero inoxidable A2	acabado natural	rosca a la derecha	M5	8,79	2,7	8	DIN 439	-	2.86 MXN
07212-106	acero inoxidable A2	acabado natural	rosca a la derecha	M6	11,05	3,2	10	DIN 439	-	2.86 MXN
07212-1062	acero inoxidable A2	acabado natural	rosca a la derecha	M6X0,75	11,05	3,2	10	DIN 439	-	6.24 MXN
07212-108	acero inoxidable A2	acabado natural	rosca a la derecha	M8	14,38	4	13	DIN 439	-	6.24 MXN
07212-1083	acero inoxidable A2	acabado natural	rosca a la derecha	M8X1	14,38	4	13	DIN 439	-	7.28 MXN
07212-110	acero inoxidable A2	acabado natural	rosca a la derecha	M10	18,9	5	17	DIN 439	-	7.80 MXN
07212-1104	acero inoxidable A2	acabado natural	rosca a la derecha	M10X1,25	18,9	5	17	DIN 439	-	8.06 MXN
07212-1103	acero inoxidable A2	acabado natural	rosca a la derecha	M10X1	18,9	5	17	DIN 439	-	7.80 MXN
07212-112	acero inoxidable A2	acabado natural	rosca a la derecha	M12	21,1	6	19	DIN 439	-	9.10 MXN
07212-1123	acero inoxidable A2	acabado natural	rosca a la derecha	M12X1,25	21,1	6	19	DIN 439	-	9.62 MXN
07212-1124	acero inoxidable A2	acabado natural	rosca a la derecha	M12X1,5	21,1	6	19	DIN 439	-	9.62 MXN
07212-114	acero inoxidable A2	acabado natural	rosca a la derecha	M14	24,49	7	22	DIN 439	-	12.74 MXN
07212-116	acero inoxidable A2	acabado natural	rosca a la derecha	M16	26,76	8	24	DIN 439	-	15.60 MXN
07212-1163	acero inoxidable A2	acabado natural	rosca a la derecha	M16x1,5	26,76	8	24	DIN 439	-	17.42 MXN
07212-120	acero inoxidable A2	acabado natural	rosca a la derecha	M20	32,95	10	30	DIN 439	-	29.38 MXN
07212-1203	acero inoxidable A2	acabado natural	rosca a la derecha	M20X1,5	32,95	10	30	DIN 439	-	30.16 MXN
07212-1223	acero inoxidable A2	acabado natural	rosca a la derecha	M22x1,5	36,9	10	32	DIN 439	-	72.80 MXN
07212-1244	acero inoxidable A2	acabado natural	rosca a la derecha	M24	39,55	12	36	DIN 439	-	75.92 MXN
07212-1243	acero inoxidable A2	acabado natural	rosca a la derecha	M24x2	39,6	12	36	DIN 439	-	82.16 MXN
07212-1061	acero inoxidable A2	acabado natural	rosca a la izquierda	M6	11,05	3,2	10	DIN 439	-	17.42 MXN
07212-1081	acero inoxidable A2	acabado natural	rosca a la izquierda	M8	14,38	4	13	DIN 439	-	23.40 MXN
07212-1101	acero inoxidable A2	acabado natural	rosca a la izquierda	M10	18,9	5	17	DIN 439	-	28.34 MXN
07212-11031	acero inoxidable A2	acabado natural	rosca a la izquierda	M10X1	18,9	5	17	DIN 439	-	31.72 MXN
07212-11041	acero inoxidable A2	acabado natural	rosca a la izquierda	M10X1,25	18,9	5	17	DIN 439	-	32.50 MXN
07212-1121	acero inoxidable A2	acabado natural	rosca a la izquierda	M12	21,1	6	19	DIN 439	-	30.16 MXN
07212-11231	acero inoxidable A2	acabado natural	rosca a la izquierda	M12X1,25	21,1	6	19	DIN 439	-	50.70 MXN
07212-1161	acero inoxidable A2	acabado natural	rosca a la izquierda	M16	26,76	8	24	DIN 439	-	50.70 MXN
07212-12031	acero inoxidable A2	acabado natural	rosca a la izquierda	M20X1,5	32,95	10	30	DIN 439	-	78.00 MXN
07212-12231	acero inoxidable A2	acabado natural	rosca a la izquierda	M22x1,5	36,9	10	32	DIN 439	-	86.84 MXN
07212-605	acero inoxidable A4	acabado natural	rosca a la derecha	M5	8,79	2,7	8	DIN 439	-	3.64 MXN
07212-606	acero inoxidable A4	acabado natural	rosca a la derecha	M6	11,05	3,2	10	DIN 439	-	3.64 MXN
07212-6062	acero inoxidable A4	acabado natural	rosca a la derecha	M6X0,75	11,05	3,2	10	DIN 439	-	3.64 MXN
07212-608	acero inoxidable A4	acabado natural	rosca a la derecha	M8	14,38	4	13	DIN 439	-	7.80 MXN
07212-6083	acero inoxidable A4	acabado natural	rosca a la derecha	M8X1	14,38	4	13	DIN 439	-	7.80 MXN
07212-610	acero inoxidable A4	acabado natural	rosca a la derecha	M10	18,9	5	17	DIN 439	-	10.14 MXN
07212-6103	acero inoxidable A4	acabado natural	rosca a la derecha	M10X1	18,9	5	17	DIN 439	-	10.14 MXN
07212-6104	acero inoxidable A4	acabado natural	rosca a la derecha	M10X1,25	18,9	5	17	DIN 439	-	10.40 MXN
07212-612	acero inoxidable A4	acabado natural	rosca a la derecha	M12	21,1	6	19	DIN 439	-	12.22 MXN
07212-6123	acero inoxidable A4	acabado natural	rosca a la derecha	M12X1,25	21,1	6	19	DIN 439	-	12.74 MXN
07212-6124	acero inoxidable A4	acabado natural	rosca a la derecha	M12X1,5	21,1	6	19	DIN 439	-	12.74 MXN
07212-614	acero inoxidable A4	acabado natural	rosca a la derecha	M14	24,49	7	22	DIN 439	-	16.38 MXN
07212-616	acero inoxidable A4	acabado natural	rosca a la derecha	M16	26,76	8	24	DIN 439	-	20.80 MXN
07212-6163	acero inoxidable A4	acabado natural	rosca a la derecha	M16x1,5	26,76	8	24	DIN 439	-	22.62 MXN
07212-620	acero inoxidable A4	acabado natural	rosca a la derecha	M20	32,95	10	30	DIN 439	-	37.96 MXN
07212-6203	acero inoxidable A4	acabado natural	rosca a la derecha	M20X1,5	32,95	10	30	DIN 439	-	39.26 MXN
07212-6223	acero inoxidable A4	acabado natural	rosca a la derecha	M22x1,5	36,9	10	32	DIN 439	-	94.90 MXN
07212-6244	acero inoxidable A4	acabado natural	rosca a la derecha	M24	39,55	12	36	DIN 439	-	98.54 MXN
07212-6243	acero inoxidable A4	acabado natural	rosca a la derecha	M24x2	39,6	12	36	DIN 439	-	107.38 MXN
