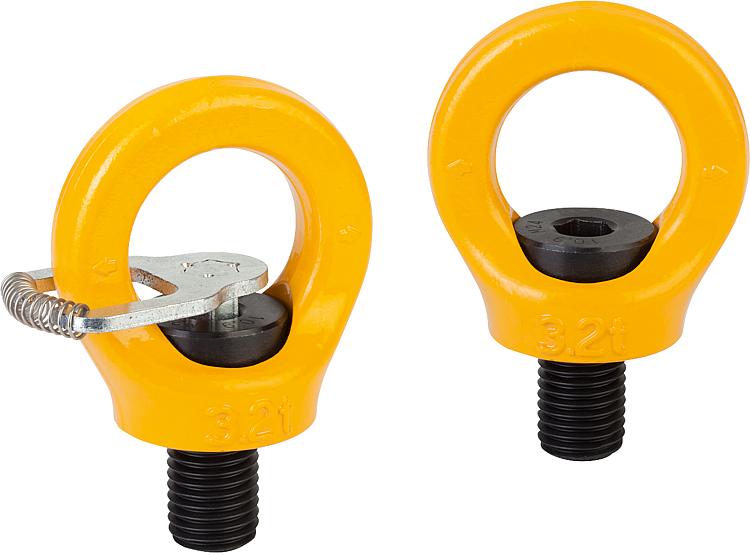

        Tornillos con ojo giratorios altamente resistentes clase de calidad 10

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Anillo de acero 1.6541.
Tornillo de acero.Versión:Anillo forjado, muy resistente y tratado en caliente.
Ensayo de fisuras 100 % electromagnético según EN 1677-1, seguridad cuádruple.
Recubierto con plástico.
Tornillo con clase de resistencia 10.9.Indicación:Al contrario que los tornillos con ojo DIN 580, el tornillo se puede girar, lo que hace que el sentido de la fuerza sea ajustable y se descarten giros excesivos o insuficientes.

– Seguridad cuádruple
– Tope lateral hasta 90°
– Cuerpo del anillo con tornillo apretado con giro de 360°

Los valores de carga indicados son válidos para una superficie de rosca mínima de 1x diámetro nominal de rosca de acero con una resistencia a la extensión mínima de 363 N/mm² y con una temperatura de aplicación de -20 °C a +100 °C.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07695 Tornillos con ojo giratorios altamente resistentes clase de calidad 10

212 kB

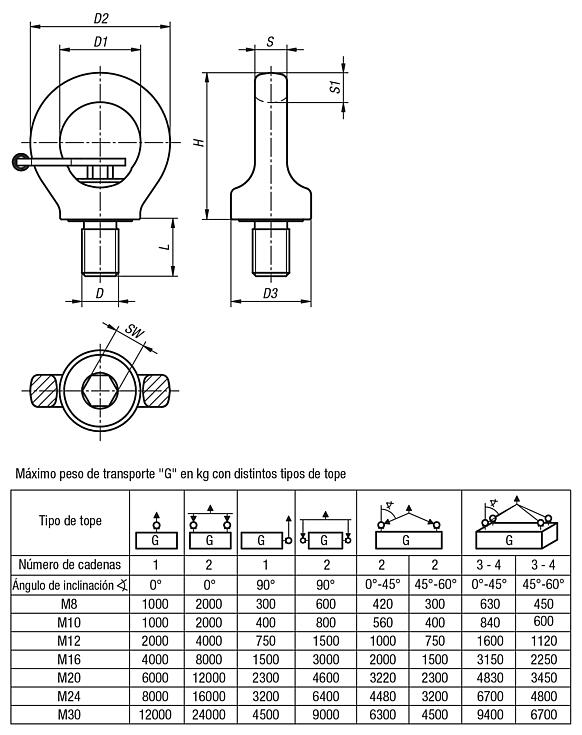

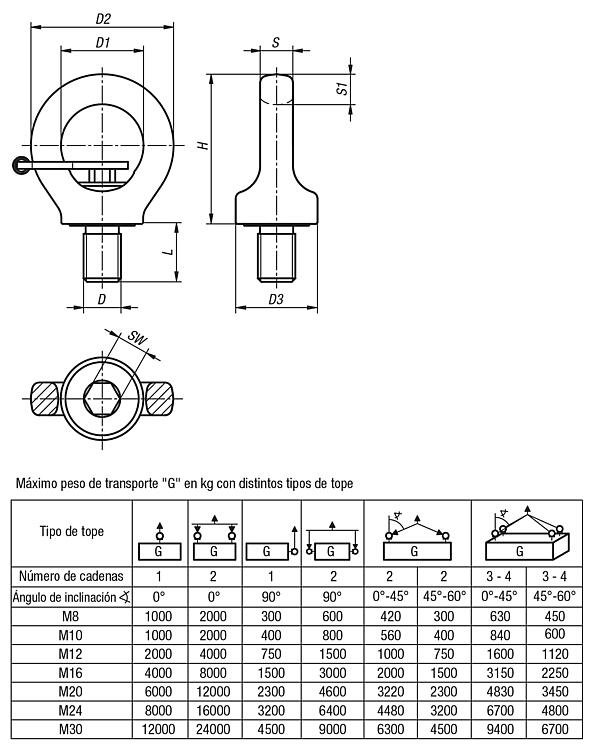

Planos

Selección/filtro de artículos

Referencia	Versión 2	D	D1	D2	D3	H	L	S	S1	SW	Capacidad de carga kg	Precio
07695-08151	con llave hexagonal	M8	25	44	25	47	12	9	9,5	6	300	990.60 MXN
07695-10151	con llave hexagonal	M10	25	44	26	47	15	9	9,5	6	400	990.60 MXN
07695-12181	con llave hexagonal	M12	30	52	34	55	18	11	11	8	750	1,091.22 MXN
07695-16241	con llave hexagonal	M16	35	61	35	64	24	14	13	10	1500	1,278.68 MXN
07695-20301	con llave hexagonal	M20	40	70	44	74	30	16	15	12	2300	1,760.72 MXN
07695-24361	con llave hexagonal	M24	48	84	52	91	36	19	18	14	3200	2,230.02 MXN
07695-30451	con llave hexagonal	M30	60	105	61	112	45	25	22,5	17	4500	3,222.96 MXN
07695-08150	sin llave hexagonal	M8	25	44	25	47	12	8	11	6	300	940.68 MXN
07695-10150	sin llave hexagonal	M10	25	44	25	47	15	8	11	6	400	940.68 MXN
07695-12180	sin llave hexagonal	M12	30	52	33	55	18	10	13	8	750	1,036.10 MXN
07695-16240	sin llave hexagonal	M16	35	61	35	64	24	14	13	10	1500	1,226.94 MXN
07695-20300	sin llave hexagonal	M20	40	70	44	74	30	16	17	12	2300	1,690.26 MXN
07695-24360	sin llave hexagonal	M24	48	84	52	91	36	19	21	14	3200	2,135.38 MXN
07695-30450	sin llave hexagonal	M30	60	108	62	112	45	27	26	17	4500	3,092.96 MXN
