        Insertos roscados reforzados rosca interior autobloqueante

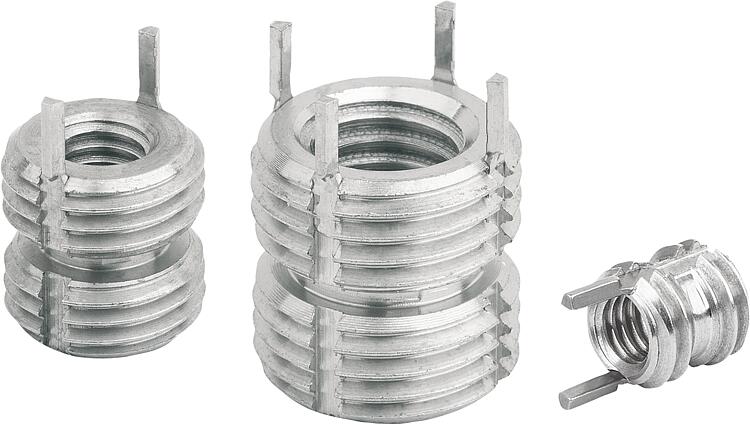

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero inoxidable.Versión:Pasivado.Indicación:Los insertos roscados permiten la reutilización o la reparación de perforaciones roscadas dañadas, rotas o atascadas. De este modo, también es posible la recuperación de desechos de productos valiosos.
Los insertos roscados se pueden utilizar en distintos materiales, también en metales ligeros y piezas de fundición.
Los insertos con rosca interior mayores que M6 se suministran con cuatro cuñas de bloqueo en vez de dos.
Desviación de medida admisible:
Las roscas indicadas están sujetas a una clase de tolerancia media, es decir, 6H para la rosca interior y 6g para la rosca del perno. Medidas restantes ±0,25 mm.

Indicación técnica, ver manual de instrucciones de insertos roscados.Ventajas:- Instalación más rápida y sencilla.
- El inserto se fija con cuñas para impedir giros inadecuados por torsiones o vibraciones.

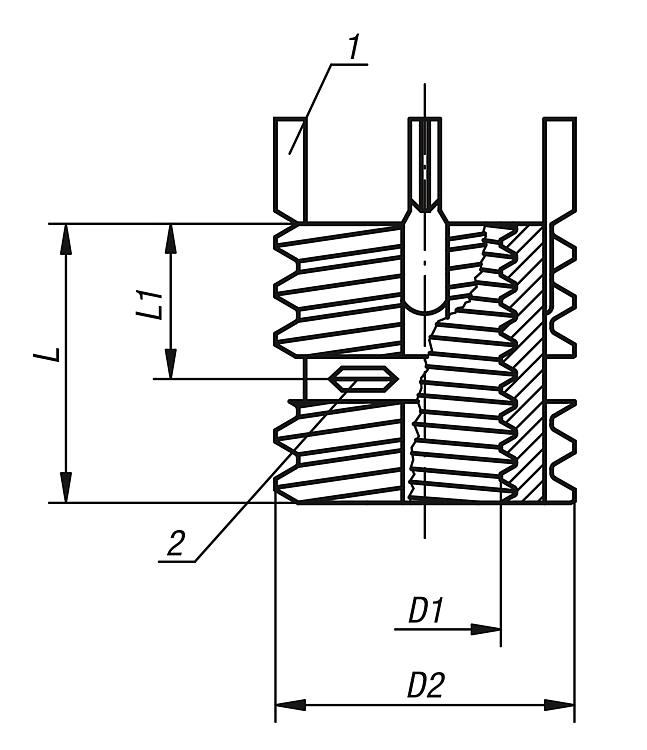

- Aparte de la herramienta de montaje, no se requieren otras herramientas especiales.Indicación sobre el dibujo:

1) Cuñas de bloqueo
2) Parte autobloqueante de la rosca interior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07664 Insertos roscados reforzados rosca interior autobloqueante

231 kB

Manual de instrucciones de insertos roscados

114 kB

Planos

Selección/filtro de artículos

Referencia	D1 Rosca interior	D2 Rosca exterior	L1 Longitud	L Longitud	Ø de la broca de instalación	Ø del avellanado de instalación +0,25	Instalación de macho de roscar	Profundidad del filete mínima de instalación	Ø de la broca de desmontaje	Profundidad de perforación de desmontaje	Referencia de la herramienta de montaje	Precio
07664-104	M4	M8	4	8	6,9	8,3	M8	9,5	5,5	4	07661-804	227.24 MXN
07664-105	M5	M10x1,25	5	10	8,8	10,3	M10x1,25	12,5	7,5	4,8	07661-805	203.32 MXN
07664-106	M6	M12x1,25	6	12	10,8	12,3	M12x1,25	14,5	9,5	4,8	07661-806	208.78 MXN
07664-108	M8	M14x1,5	7	14	12,8	14,3	M14x1,5	16,5	11,5	4,8	07661-808	223.08 MXN
07664-110	M10	M16x1,5	8	16	14,8	16,3	M16x1,5	18,5	13,5	4,8	07661-810	242.84 MXN
07664-112	M12	M18x1,5	9	18	16,8	18,3	M18x1,5	20,5	15,5	4,8	07661-812	308.62 MXN
07664-114	M14	M20x1,5	10	20	18,8	20,3	M20x1,5	22,5	17,5	4,8	07661-814	397.28 MXN
07664-116	M16	M22x1,5	11	22	20,7	22,3	M22x1,5	24,5	17,8	6,4	07661-816	463.58 MXN
07664-116X15	M16x1,5	M22x1,5	11	22	20,7	22,3	M22x1,5	24,5	17,8	6,4	07661-816	463.58 MXN
07664-118X15	M18x1,5	M24x1,5	12	24	22,5	24,3	M24x1,5	26,5	19,8	6,4	07661-818	645.58 MXN
07664-120	M20	M30x2	15	30	28	30,3	M30x2	34,5	25,8	6,4	07661-820	774.02 MXN
