Insertos roscados reforzados
 07661

Insertos roscados reforzados

 Volver

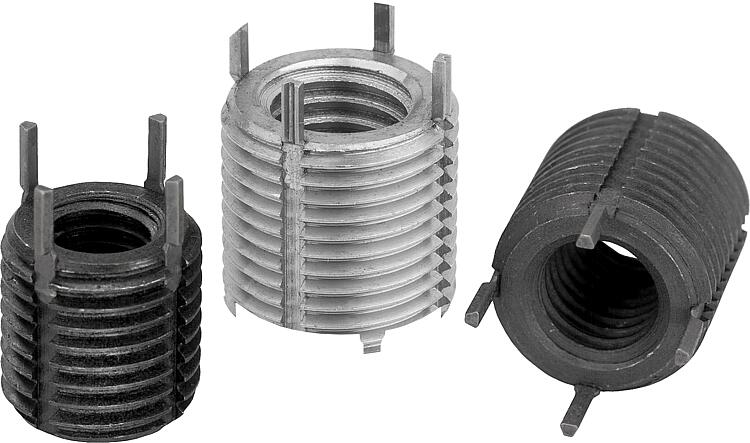

Descripción del artículo/Imágenes del producto
DescripciónMaterial:Acero o acero inoxidable.Versión:Pasivado.Indicación:Los insertos roscados permiten la reutilización o la reparación de perforaciones roscadas dañadas, rotas o atascadas. De este modo, también es posible la recuperación de desechos de productos valiosos. Los insertos roscados se pueden utilizar en distintos materiales, también en metales ligeros y piezas de fundición.
Los insertos con rosca interior mayores que M6 se suministran con cuatro cuñas de bloqueo en vez de dos.
Desviación de medida admisible:
Las roscas indicadas están sujetas a una clase de tolerancia media, es decir, 6H para la rosca interior y 6g para la rosca del perno. Medidas restantes ±0,25 mm.

Con los insertos roscados reforzados, ofrecemos una versión adicional con una sección más fuerte para casos que requieran una carga elevada.

Indicación técnica, ver manual de instrucciones de insertos roscados.
Ventajas:- Instalación más rápida y sencilla.
- El inserto se fija con cuñas para impedir giros inadecuados por torsiones o vibraciones.

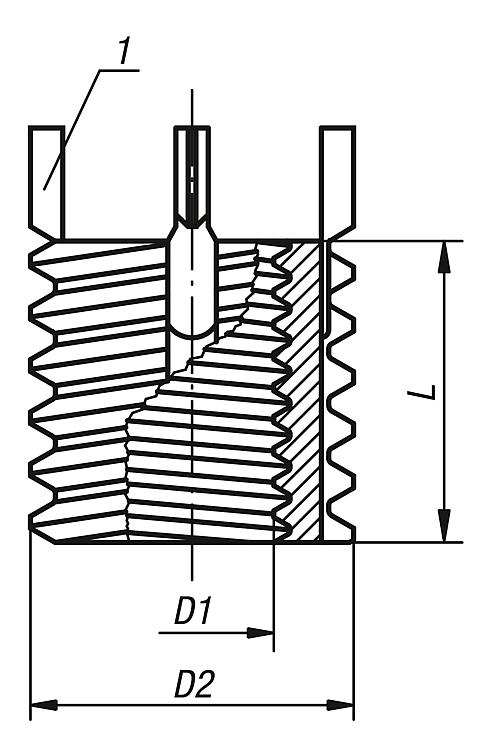

- Aparte de la herramienta de montaje, no se requieren otras herramientas especiales.Indicación sobre el dibujo:
1) Cuñas de bloqueo
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
Ficha de datos 07661 Insertos roscados reforzados 249 kB
Manual de instrucciones de insertos roscados 114 kB

Planos

Insertos roscados reforzados

Selección/filtro de artículos
ReferenciaMaterial
del cuerpo
de base		D1
Rosca
interior		D2
Rosca
exterior		L
Longitud		Ø de la
broca de
instalación		Ø del avellanado
de instalación
+0,25		Instalación
de macho
de roscar		Profundidad del
filete mínima de
instalación		Ø de la
broca de
desmontaje		Profundidad
de perforación
de desmontaje		Referencia de
la herramienta
de montaje		CADAcc.PrecioPedir
07661-04aceroM4M886,98,3M89,55,5407661-804 160.68 MXN
07661-05aceroM5M10x1,25108,810,3M10x1,2512,57,54,807661-805 83.46 MXN
07661-06aceroM6M12x1,251210,812,3M12x1,2514,59,54,807661-806 89.44 MXN
07661-08aceroM8M14x1,51412,814,3M14x1,516,511,54,807661-808 99.58 MXN
07661-08X1aceroM8x1M14x1,51412,814,3M14x1,516,511,54,807661-808 99.58 MXN
07661-10aceroM10M16x1,51614,816,3M16x1,518,513,54,807661-810 123.76 MXN
07661-10X125aceroM10x1,25M16x1,51614,816,3M16x1,518,513,54,807661-810 203.32 MXN
07661-12aceroM12M18x1,51816,818,3M18x1,520,515,54,807661-812 158.86 MXN
07661-12X125aceroM12x1,25M18x1,51816,818,3M18x1,520,515,54,807661-812 158.86 MXN
07661-14aceroM14M20x1,52018,820,3M20x1,522,517,54,807661-814 196.82 MXN
07661-14X15aceroM14x1,5M20x1,52018,820,3M20x1,522,517,54,807661-814 196.82 MXN
07661-16aceroM16M22x1,52220,722,3M22x1,524,517,86,407661-816 228.80 MXN
07661-16X15aceroM16x1,5M22x1,52220,722,3M22x1,524,517,86,407661-816 228.80 MXN
07661-18X15aceroM18x1,5M24x1,52422,524,3M24x1,526,519,86,407661-818 337.48 MXN
07661-20aceroM20M30x2302830,3M30x234,525,86,407661-820 396.24 MXN
07661-20X15aceroM20x1,5M30x2302830,3M30x234,525,86,407661-820 396.24 MXN
07661-22X15aceroM22x1,5M32x2323032,3M32x236,527,86,407661-822 505.96 MXN
07661-24aceroM24M33x2333133,3M33x237,528,86,407661-824 718.64 MXN
07661-24X2aceroM24x2M33x2333133,3M33x237,528,86,407661-824 718.64 MXN
07661-104acero inoxidableM4M886,98,3M89,55,5407661-804 183.04 MXN
07661-105acero inoxidableM5M10x1,25108,810,3M10x1,2512,57,54,807661-805 168.22 MXN
07661-106acero inoxidableM6M12x1,251210,812,3M12x1,2514,59,54,807661-806 163.80 MXN
07661-108acero inoxidableM8M14x1,51412,814,3M14x1,516,511,54,807661-808 172.64 MXN
07661-108X1acero inoxidableM8x1M14x1,51412,814,3M14x1,516,511,54,807661-808 172.64 MXN
07661-110acero inoxidableM10M16x1,51614,816,3M16x1,518,513,54,807661-810 197.86 MXN
07661-110X125acero inoxidableM10x1,25M16x1,51614,816,3M16x1,518,513,54,807661-810 197.86 MXN
07661-112acero inoxidableM12M18x1,51816,818,3M18x1,520,515,54,807661-812 252.20 MXN
07661-112X125acero inoxidableM12x1,25M18x1,51816,818,3M18x1,520,515,54,807661-812 252.20 MXN
07661-114acero inoxidableM14M20x1,52018,820,3M20x1,522,517,54,807661-814 328.38 MXN
07661-114X15acero inoxidableM14x1,5M20x1,52018,820,3M20x1,522,517,54,807661-814 328.38 MXN
07661-116acero inoxidableM16M22x1,52220,722,3M22x1,524,517,86,407661-816 363.74 MXN
07661-116X15acero inoxidableM16x1,5M22x1,52220,722,3M22x1,524,517,86,407661-816 363.74 MXN
07661-118X15acero inoxidableM18x1,5M24x1,52422,524,3M24x1,526,519,86,407661-818 523.38 MXN
07661-120acero inoxidableM20M30x2302830,3M30x234,525,86,407661-820 647.40 MXN
07661-120X15acero inoxidableM20x1,5M30x2302830,3M30x234,525,86,407661-820 647.40 MXN
07661-122X15acero inoxidableM22x1,5M32x2323032,3M32x236,527,86,407661-822 1,113.58 MXN
07661-124acero inoxidableM24M33x2333133,3M33x237,528,86,407661-824 1,404.00 MXN
07661-124X2acero inoxidableM24x2M33x2333133,3M33x237,528,86,407661-824 1,404.00 MXN
