Descripción del artículo/Imágenes del producto |
|
|

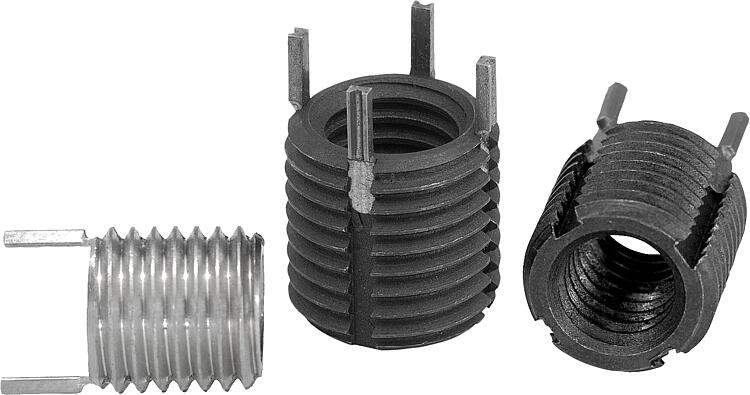

DescripciónMaterial:Acero o acero inoxidable.Versión:Pasivado.Indicación:Los insertos roscados permiten la reutilización o la reparación de perforaciones roscadas dañadas, rotas o atascadas. De este modo, también es posible la recuperación de desechos de productos valiosos.
Los insertos roscados se pueden utilizar en distintos materiales, también en metales ligeros y piezas de fundición.
Los insertos con rosca interior mayores que M6 se suministran con cuatro cuñas de bloqueo en vez de dos. Desviación de medida admisible: las roscas indicadas están sujetas a una clase de tolerancia media, es decir, 6H para la rosca interior y 6g para la rosca del perno. Medidas restantes ±0,25 mm.
Indicación técnica, ver manual de instrucciones de insertos roscados.
Ventajas:- Instalación más rápida y sencilla.
- El inserto se fija con cuñas para impedir giros inadecuados por torsiones o vibraciones.

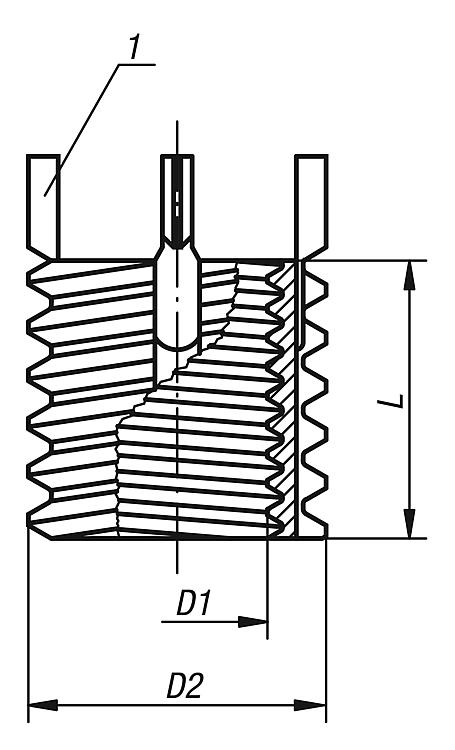

- Aparte de la herramienta de montaje, no se requieren otras herramientas especiales.Indicación sobre el dibujo: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Material
del cuerpo
de base | D1
Rosca
interior | D2
Rosca
exterior | L
Longitud | Ø de la
broca de
instalación | Ø del avellanado
de instalación
+0,25 | Instalación
de macho
de roscar | Profundidad del
filete mínima de
instalación | Ø de la
broca de
desmontaje | Profundidad
de perforación
de desmontaje | Referencia de
la herramienta
de montaje | CAD | Acc. | Precio | Pedir |
|---|
| 07660-05 | acero | M5 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | 07660-805 |  |  | 83.46 MXN | | | 07660-06 | acero | M6 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 11,5 | 7,5 | 4,8 | 07660-806 | | | 89.44 MXN | | | 07660-08 | acero | M8 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | 07660-808 | | | 99.58 MXN | | | 07660-08X1 | acero | M8x1 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | 07660-808 | | | 99.58 MXN | | | 07660-10 | acero | M10 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | 07660-810 | | | 123.76 MXN | | | 07660-10X125 | acero | M10x1,25 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | 07660-810 | | | 123.76 MXN | | | 07660-12 | acero | M12 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | 07660-812 | | | 158.86 MXN | | | 07660-12X125 | acero | M12x1,25 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | 07660-812 | | | 158.86 MXN | | | 07660-105 | acero inoxidable | M5 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | 07660-805 | | | 168.22 MXN | | | 07660-106 | acero inoxidable | M6 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 11,5 | 7,5 | 4,8 | 07660-806 | | | 163.80 MXN | | | 07660-108 | acero inoxidable | M8 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | 07660-808 | | | 172.64 MXN | | | 07660-108X1 | acero inoxidable | M8x1 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | 07660-808 | | | 172.64 MXN | | | 07660-110 | acero inoxidable | M10 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | 07660-810 | | | 197.86 MXN | | | 07660-110X125 | acero inoxidable | M10x1,25 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | 07660-810 | | | 197.86 MXN | | | 07660-112 | acero inoxidable | M12 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | 07660-812 | | | 252.20 MXN | | | 07660-112X125 | acero inoxidable | M12x1,25 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | 07660-812 | | | 252.20 MXN | |
