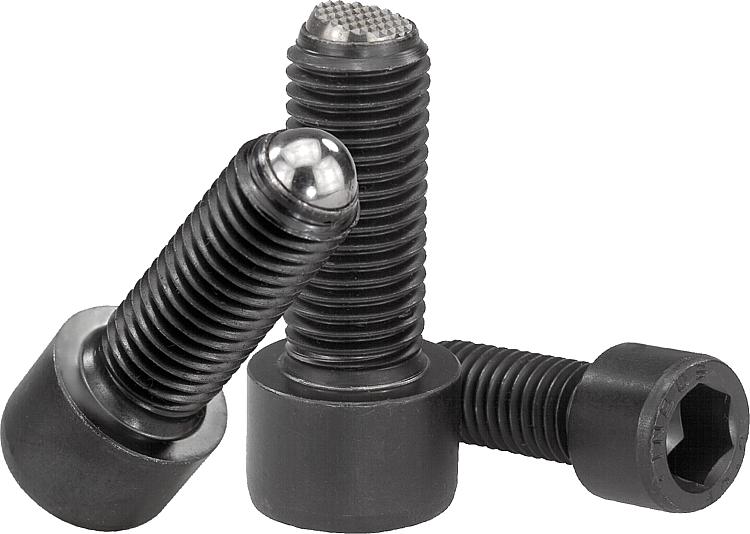

07100Tornillos de presión esféricos con cabeza |
Volver |
|
|
DescripciónMaterial:Tornillo de acero para temple y revenido.
Bola de acero del apoyo de cilindros.Versión:Tornillo con clase de resistencia de 10.9 como mínimo, negro.
Bola endurecida, acabado natural.Indicación:La forma A con bola completa se utiliza cuando se requiere una superficie de presión limpia y rectificada.

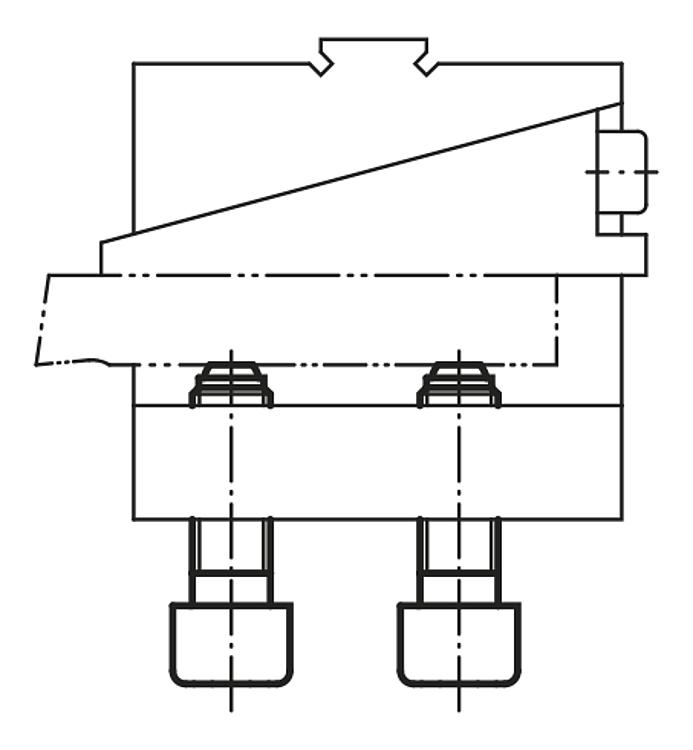

Con las formas B y F de bola aplanada, las superficies no planas pueden sujetarse por apriete, tensarse o apoyarse sin distorsión porque la bola móvil se adapta hasta 9°.
Para evitar que la bola gire más de 9°, deben seleccionarse las formas BV y FV con protección contra torsión.

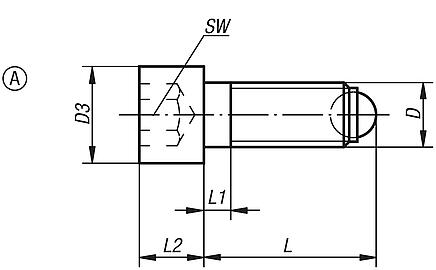

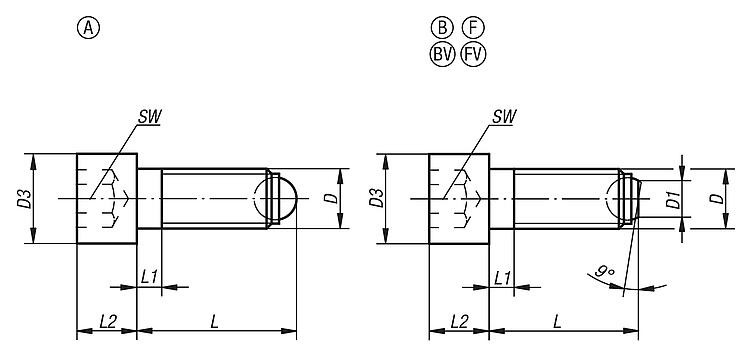

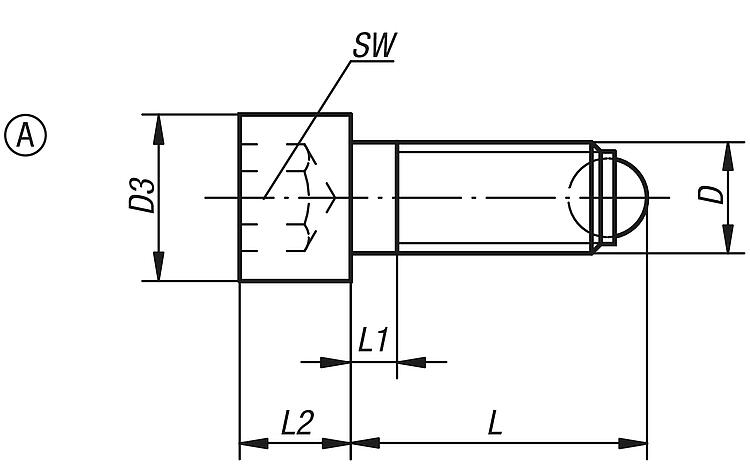

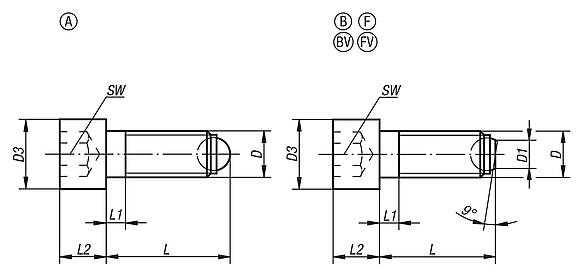

Indicación sobre el dibujo:Forma A: con bola completa
Forma B: con bola aplanada

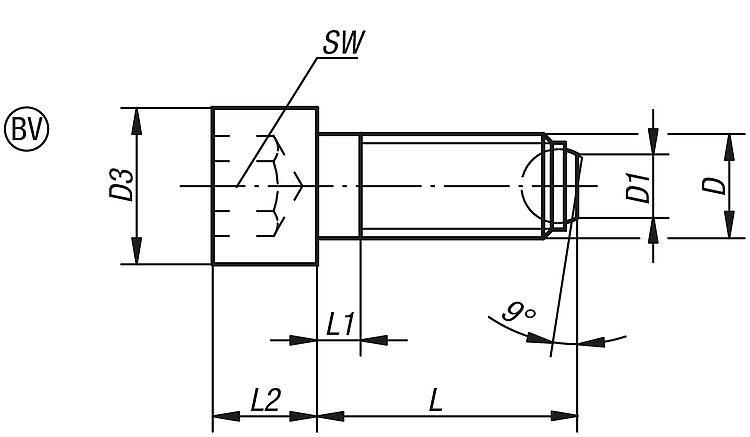

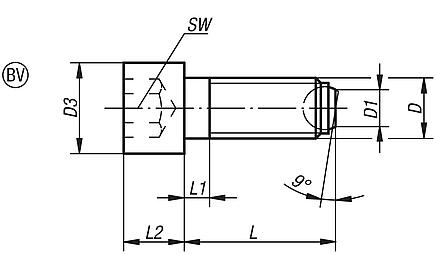

Forma BV: bola aplanada con protección contra torsión

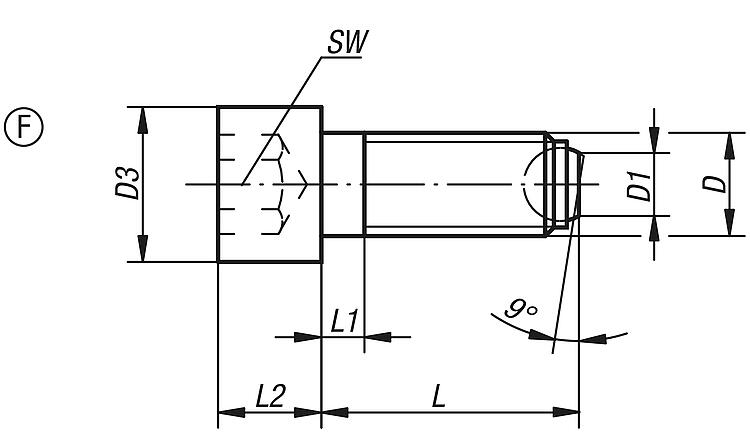

Forma F: con bola aplanada, acanalada

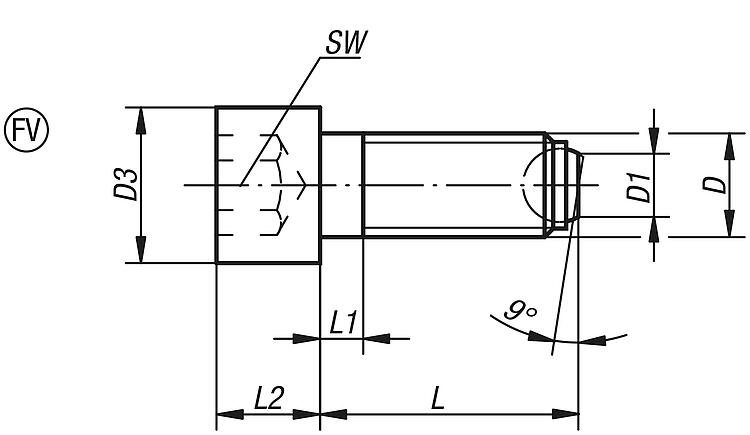

Forma FV: bola aplanada, acanalada con protección contra torsión DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Tornillos de presión de punta esférica con cabeza, forma A y con bola completa |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D | D3 | L | L1 | L2 | Ø de bola | SW | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| 07100-10410 | A | M4 | 7 | 9,9 | 2,1 | 4 | 2,5 | 3 | 3,5 |  | | 74.91 MXN | | | 07100-10416 | A | M4 | 7 | 15,9 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 74.91 MXN | | | 07100-10420 | A | M4 | 7 | 19,9 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 74.91 MXN | | | 07100-10512 | A | M5 | 8,5 | 12,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 73.52 MXN | | | 07100-10516 | A | M5 | 8,5 | 16,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 73.52 MXN | | | 07100-10520 | A | M5 | 8,5 | 20,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 73.52 MXN | | | 07100-10620 | A | M6 | 10 | 20,8 | 3 | 6 | 4 | 5 | 9 | | | 69.04 MXN | | | 07100-10630 | A | M6 | 10 | 30,8 | 3 | 6 | 4 | 5 | 9 | | | 70.16 MXN | | | 07100-10640 | A | M6 | 10 | 40,8 | 16 | 6 | 4 | 5 | 9 | | | 71.28 MXN | | | 07100-10820 | A | M8 | 13 | 21,2 | 3,5 | 8 | 5,5 | 6 | 15 | | | 86.93 MXN | | | 07100-10835 | A | M8 | 13 | 36,2 | 3,5 | 8 | 5,5 | 6 | 15 | | | 88.05 MXN | | | 07100-10850 | A | M8 | 13 | 51,2 | 22 | 8 | 5,5 | 6 | 15 | | | 89.44 MXN | | | 07100-11025 | A | M10 | 16 | 26,7 | 4,5 | 10 | 7 | 8 | 20 | | | 105.65 MXN | | | 07100-11040 | A | M10 | 16 | 41,7 | 4,5 | 10 | 7 | 8 | 20 | | | 110.41 MXN | | | 07100-11060 | A | M10 | 16 | 61,7 | 28 | 10 | 7 | 8 | 20 | | | 114.88 MXN | | | 07100-11230 | A | M12 | 18 | 32 | 5 | 12 | 8,5 | 10 | 30 | | | 133.60 MXN | | | 07100-11250 | A | M12 | 18 | 52 | 5 | 12 | 8,5 | 10 | 30 | | | 138.36 MXN | | | 07100-11280 | A | M12 | 18 | 82 | 44 | 12 | 8,5 | 10 | 30 | | | 148.69 MXN | | | 07100-11640 | A | M16 | 24 | 43,3 | 6 | 16 | 12 | 14 | 60 | | | 171.61 MXN | | | 07100-11660 | A | M16 | 24 | 63,3 | 6 | 16 | 12 | 14 | 60 | | | 181.12 MXN | | | 07100-11680 | A | M16 | 24 | 83,3 | 36 | 16 | 12 | 14 | 60 | | | 200.12 MXN | | | 07100-120100 | A | M20 | 30 | 104,2 | 48 | 20 | 15 | 17 | 90 | | | 362.79 MXN | | | 07100-12050 | A | M20 | 30 | 54,2 | 7,5 | 20 | 15 | 17 | 90 | | | 312.21 MXN | | | 07100-12080 | A | M20 | 30 | 84,2 | 28 | 20 | 15 | 17 | 90 | | | 337.64 MXN | | | 07100-124120 | A | M24 | 36 | 124,7 | 60 | 24 | 18 | 19 | 120 | | | 694.28 MXN | | | 07100-12460 | A | M24 | 36 | 64,7 | 9 | 24 | 18 | 19 | 120 | | | 543.08 MXN | | | 07100-12490 | A | M24 | 36 | 94,7 | 30 | 24 | 18 | 19 | 120 | | | 650.12 MXN | |
|
Tornillos de presión de punta esférica con cabeza, forma B y con bola aplanada |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D | D1 | D3 | L | L1 | L2 | Ø de bola | SW | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| 07100-20410 | B | M4 | 1,4 | 7 | 9.7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 104.53 MXN | | | 07100-20416 | B | M4 | 1,4 | 7 | 15,7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 104.53 MXN | | | 07100-20420 | B | M4 | 1,4 | 7 | 19,7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 104.53 MXN | | | 07100-20512 | B | M5 | 2 | 8,5 | 11,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 104.53 MXN | | | 07100-20516 | B | M5 | 2 | 8,5 | 15,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 104.53 MXN | | | 07100-20520 | B | M5 | 2 | 8,5 | 19,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 104.53 MXN | | | 07100-20620 | B | M6 | 3,2 | 10 | 20 | 3 | 6 | 4 | 5 | 9 | | | 95.88 MXN | | | 07100-20630 | B | M6 | 3,2 | 10 | 30 | 3 | 6 | 4 | 5 | 9 | | | 96.99 MXN | | | 07100-20640 | B | M6 | 3,2 | 10 | 40 | 16 | 6 | 4 | 5 | 9 | | | 98.67 MXN | | | 07100-20820 | B | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 15 | | | 119.63 MXN | | | 07100-20835 | B | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 15 | | | 122.42 MXN | | | 07100-20850 | B | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 15 | | | 126.62 MXN | | | 07100-21025 | B | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 20 | | | 138.36 MXN | | | 07100-21040 | B | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 20 | | | 143.95 MXN | | | 07100-21060 | B | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 20 | | | 149.25 MXN | | | 07100-21230 | B | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 30 | | | 193.97 MXN | | | 07100-21250 | B | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 30 | | | 200.97 MXN | | | 07100-21280 | B | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 30 | | | 217.18 MXN | | | 07100-21640 | B | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 60 | | | 277.26 MXN | | | 07100-21660 | B | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 60 | | | 290.68 MXN | | | 07100-21680 | B | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 60 | | | 309.69 MXN | | | 07100-220100 | B | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 90 | | | 551.46 MXN | | | 07100-22050 | B | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 90 | | | 502.83 MXN | | | 07100-22080 | B | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 90 | | | 525.19 MXN | | | 07100-224120 | B | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 120 | | | 899.72 MXN | | | 07100-22460 | B | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 120 | | | 752.41 MXN | | | 07100-22490 | B | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 120 | | | 855.00 MXN | |
|
Tornillos de presión de punta esférica con cabeza, forma F y con bola aplanada, acanalados |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D | D1 | D3 | L | L1 | L2 | Ø de bola | SW | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| 07100-30820 | F | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 15 | | | 443.85 MXN | | | 07100-30835 | F | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 15 | | | 448.05 MXN | | | 07100-30850 | F | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 15 | | | 455.87 MXN | | | 07100-31025 | F | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 20 | | | 507.30 MXN | | | 07100-31040 | F | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 20 | | | 507.30 MXN | | | 07100-31060 | F | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 20 | | | 512.33 MXN | | | 07100-31230 | F | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 30 | | | 556.49 MXN | | | 07100-31250 | F | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 30 | | | 560.68 MXN | | | 07100-31280 | F | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 30 | | | 569.62 MXN | | | 07100-31640 | F | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 60 | | | 654.59 MXN | | | 07100-31660 | F | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 60 | | | 663.26 MXN | | | 07100-31680 | F | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 60 | | | 690.65 MXN | | | 07100-32050 | F | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 90 | | | 871.48 MXN | | | 07100-32080 | F | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 90 | | | 892.72 MXN | | | 07100-320100 | F | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 90 | | | 931.02 MXN | | | 07100-32460 | F | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 120 | | | 1,145.12 MXN | | | 07100-32490 | F | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 120 | | | 1,256.36 MXN | | | 07100-324120 | F | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 120 | | | 1,304.71 MXN | |
|
Tornillos de presión de punta esférica con cabeza, forma BV, bola aplanada, con protección contra torsión |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D | D1 | D3 | L | L1 | L2 | Ø de bola | SW | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| 07100-40620 | BV | M6 | 3,2 | 10 | 20 | 3 | 6 | 4 | 5 | 6 | | | 259.38 MXN | | | 07100-40630 | BV | M6 | 3,2 | 10 | 30 | 3 | 6 | 4 | 5 | 6 | | | 259.38 MXN | | | 07100-40640 | BV | M6 | 3,2 | 10 | 40 | 16 | 6 | 4 | 5 | 6 | | | 259.38 MXN | | | 07100-40820 | BV | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 9 | | | 285.38 MXN | | | 07100-40835 | BV | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 9 | | | 286.49 MXN | | | 07100-40850 | BV | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 9 | | | 290.68 MXN | | | 07100-41025 | BV | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 12 | | | 309.41 MXN | | | 07100-41040 | BV | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 12 | | | 311.92 MXN | | | 07100-41060 | BV | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 12 | | | 315.00 MXN | | | 07100-41230 | BV | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 18 | | | 361.67 MXN | | | 07100-41250 | BV | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 18 | | | 365.03 MXN | | | 07100-41280 | BV | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 18 | | | 373.70 MXN | | | 07100-41640 | BV | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 36 | | | 457.26 MXN | | | 07100-41660 | BV | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 36 | | | 470.68 MXN | | | 07100-41680 | BV | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 36 | | | 488.01 MXN | | | 07100-42050 | BV | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 60 | | | 663.53 MXN | | | 07100-42460 | BV | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 80 | | | 926.55 MXN | | | 07100-42080 | BV | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 60 | | | 685.89 MXN | | | 07100-42490 | BV | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 80 | | | 981.89 MXN | | | 07100-420100 | BV | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 60 | | | 696.80 MXN | | | 07100-424120 | BV | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 80 | | | 1,016.26 MXN | |
|
Tornillos de presión de punta esférica con cabeza, forma FV, bola aplanada, acanalados, con protección contra torsión |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D | D1 | D3 | L | L1 | L2 | Ø de bola | SW | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| 07100-50820 | FV | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 9 | | | 493.88 MXN | | | 07100-50835 | FV | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 9 | | | 497.24 MXN | | | 07100-50850 | FV | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 9 | | | 498.91 MXN | | | 07100-51025 | FV | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 12 | | | 593.66 MXN | | | 07100-51040 | FV | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 12 | | | 597.01 MXN | | | 07100-51060 | FV | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 12 | | | 597.01 MXN | | | 07100-51230 | FV | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 18 | | | 648.17 MXN | | | 07100-51250 | FV | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 18 | | | 653.20 MXN | | | 07100-51280 | FV | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 18 | | | 681.15 MXN | | | 07100-51640 | FV | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 36 | | | 777.01 MXN | | | 07100-51660 | FV | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 36 | | | 785.12 MXN | | | 07100-51680 | FV | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 36 | | | 802.72 MXN | | | 07100-52050 | FV | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 60 | | | 912.57 MXN | | | 07100-52080 | FV | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 60 | | | 940.52 MXN | | | 07100-520100 | FV | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 60 | | | 970.71 MXN | | | 07100-52460 | FV | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 80 | | | 1,169.16 MXN | | | 07100-52490 | FV | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 80 | | | 1,279.84 MXN | | | 07100-524120 | FV | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 80 | | | 1,330.15 MXN | |
|
