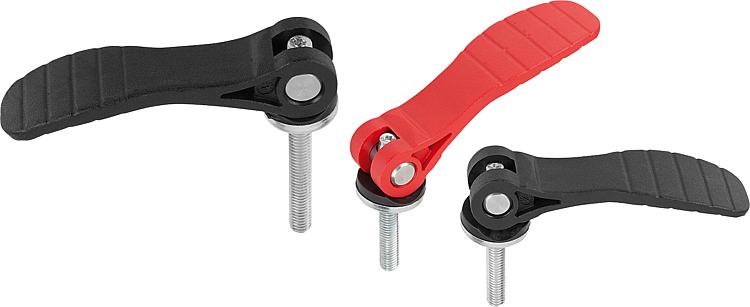

        Palancas excéntricas de plástico ajustables con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero o acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura y arandela de presión de plástico PA 66 reforzado con fibra de vidrio.
Perno del eje de acero inoxidable 1.4305.
Tornillo prisionero y arandela de acero, clase de resistencia 5.8 o acero inoxidable 1.4305.

Versión:Empuñadura negra o rojo tráfico RAL 3020.
Arandela de presión negra.
Perno del eje con acabado natural.
Tornillo prisionero y arandela pasivados en azul o de acero inoxidable con acabado natural.Indicación:Las palancas excéntricas ajustables se utilizan cuando la ubicación de la palanca tensora solo permite una determinada posición con respecto al eje de sujeción (zona de interferencia). Con la rosca fina situada en el tornillo prisionero la posición exacta de la palanca tensora se ajusta con ayuda de un destornillador.

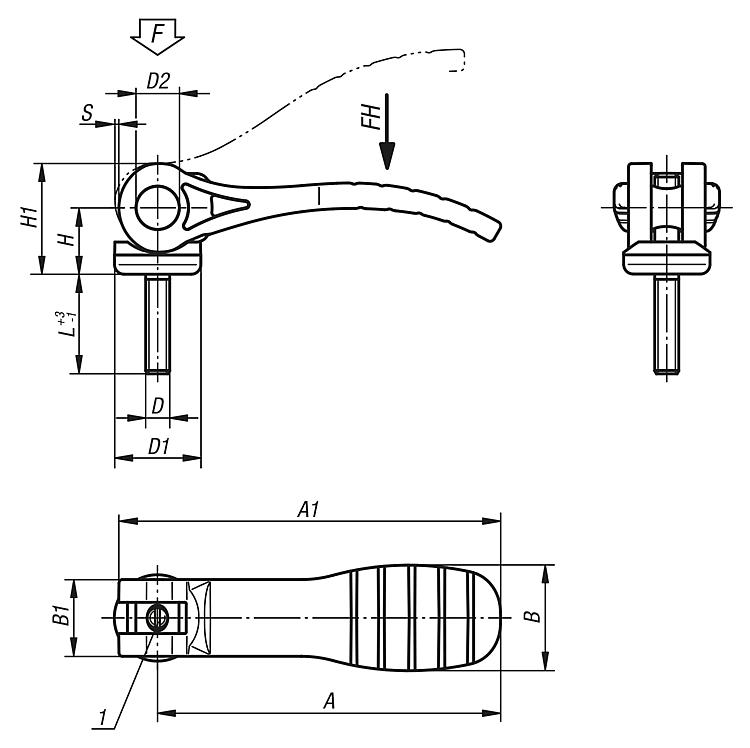

Los plásticos tienen la peculiaridad de presentar un alto índice de fluencia cuando se someten a cargas (cedencia), lo que puede hacer que se reduzca la fuerza de sujeción. Indicación sobre el dibujo:

1) Espiga para el ajuste de precisión de la palanca de sujeción

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04233 Palancas excéntricas de plástico ajustables con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero o acero inoxidable

151 kB

Planos

Selección/filtro de artículos

Referencia	Material del componente	Color del cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	L	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04233-1521105X20	acero	negro	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	175.84 MXN
04233-1521105X30	acero	negro	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	175.84 MXN
04233-1521105X40	acero	negro	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	187.88 MXN
04233-1521105X50	acero	negro	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	187.88 MXN
04233-1521106X20	acero	negro	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	175.84 MXN
04233-1521106X30	acero	negro	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	175.84 MXN
04233-1521106X40	acero	negro	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	187.88 MXN
04233-1521106X50	acero	negro	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	187.88 MXN
04233-2521108X25	acero	negro	M8	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	206.36 MXN
04233-2521108X30	acero	negro	M8	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	206.36 MXN
04233-2521108X40	acero	negro	M8	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	214.76 MXN
04233-2521108X50	acero	negro	M8	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	214.76 MXN
04233-2521110X25	acero	negro	M10	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	206.36 MXN
04233-2521110X30	acero	negro	M10	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	206.36 MXN
04233-2521110X40	acero	negro	M10	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	214.76 MXN
04233-2521110X50	acero	negro	M10	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	214.76 MXN
04233-1531105X20	acero inoxidable	negro	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	263.76 MXN
04233-1531105X30	acero inoxidable	negro	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	263.76 MXN
04233-1531105X40	acero inoxidable	negro	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	282.52 MXN
04233-1531105X50	acero inoxidable	negro	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	282.52 MXN
04233-1531106X20	acero inoxidable	negro	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	263.76 MXN
04233-1531106X30	acero inoxidable	negro	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	263.76 MXN
04233-1531106X40	acero inoxidable	negro	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	282.52 MXN
04233-1531106X50	acero inoxidable	negro	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	282.52 MXN
04233-2531108X25	acero inoxidable	negro	M8	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	309.12 MXN
04233-2531108X30	acero inoxidable	negro	M8	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	309.12 MXN
04233-2531108X40	acero inoxidable	negro	M8	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	330.96 MXN
04233-2531108X50	acero inoxidable	negro	M8	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	330.96 MXN
04233-2531110X25	acero inoxidable	negro	M10	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	309.12 MXN
04233-2531110X30	acero inoxidable	negro	M10	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	309.12 MXN
04233-2531110X40	acero inoxidable	negro	M10	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	330.96 MXN
04233-2531110X50	acero inoxidable	negro	M10	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	330.96 MXN
04233-15218405X20	acero	rojo tráfico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	175.84 MXN
04233-15218405X30	acero	rojo tráfico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	175.84 MXN
04233-15218405X40	acero	rojo tráfico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	187.88 MXN
04233-15218405X50	acero	rojo tráfico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	187.88 MXN
04233-15218406X20	acero	rojo tráfico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	175.84 MXN
04233-15218406X30	acero	rojo tráfico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	175.84 MXN
04233-15218406X40	acero	rojo tráfico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	187.88 MXN
04233-15218406X50	acero	rojo tráfico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	187.88 MXN
04233-25218408X25	acero	rojo tráfico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	206.36 MXN
04233-25218408X30	acero	rojo tráfico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	206.36 MXN
04233-25218408X40	acero	rojo tráfico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	214.76 MXN
04233-25218408X50	acero	rojo tráfico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	214.76 MXN
04233-25218410X25	acero	rojo tráfico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	206.36 MXN
04233-25218410X30	acero	rojo tráfico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	206.36 MXN
04233-25218410X40	acero	rojo tráfico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	214.76 MXN
04233-25218410X50	acero	rojo tráfico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	214.76 MXN
04233-15318405X20	acero inoxidable	rojo tráfico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	263.76 MXN
04233-15318405X30	acero inoxidable	rojo tráfico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	263.76 MXN
04233-15318405X40	acero inoxidable	rojo tráfico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	282.52 MXN
04233-15318405X50	acero inoxidable	rojo tráfico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	282.52 MXN
04233-15318406X20	acero inoxidable	rojo tráfico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	263.76 MXN
04233-15318406X30	acero inoxidable	rojo tráfico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	263.76 MXN
04233-15318406X40	acero inoxidable	rojo tráfico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	282.52 MXN
04233-15318406X50	acero inoxidable	rojo tráfico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	282.52 MXN
04233-25318408X25	acero inoxidable	rojo tráfico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	309.12 MXN
04233-25318408X30	acero inoxidable	rojo tráfico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	309.12 MXN
04233-25318408X40	acero inoxidable	rojo tráfico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	330.96 MXN
04233-25318408X50	acero inoxidable	rojo tráfico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	330.96 MXN
04233-25318410X25	acero inoxidable	rojo tráfico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	309.12 MXN
04233-25318410X30	acero inoxidable	rojo tráfico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	309.12 MXN
04233-25318410X40	acero inoxidable	rojo tráfico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	330.96 MXN
04233-25318410X50	acero inoxidable	rojo tráfico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	330.96 MXN
