Tornillos excéntricos de sujeción con arandelas dentadas

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Hierros de sujeción Elementos de sujeción
      - Excéntrico de sujeción
        Tornillos excéntricos de sujeción con arandelas dentadas

Descripción del artículo/Imágenes del producto

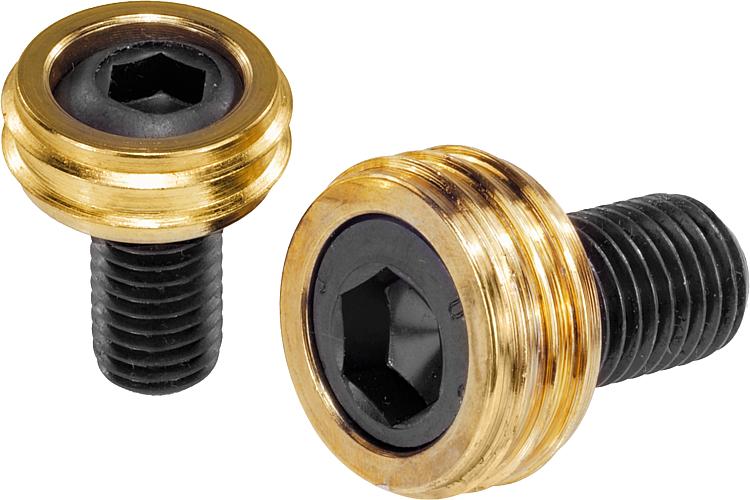

DescripciónMaterial:Arandela dentada de acero de cementación.
Tornillo excéntrico de acero para temple y revenido.Versión:Tornillo excéntrico tratado en caliente con 10.9 y bruñido.
Arandela dentada endurecida y anodizada.Indicación:La arandela dentada endurecida es adecuada para la sujeción de piezas brutas (piezas cortadas con sierra, piezas fundidas y piezas de forjadura).
No diseñado para sujetar material endurecido con el momento de torsión especificado.

Se recomienda girar en el sentido de las agujas del reloj para sujetar. El hexágono interior del tornillo debe encontrarse hacia la derecha después de la sujeción. (Atornillar del todo el tornillo excéntrico y luego retroceder una vuelta.)

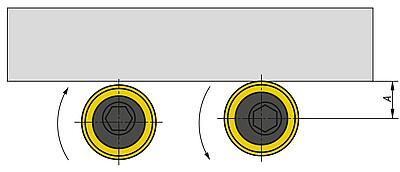

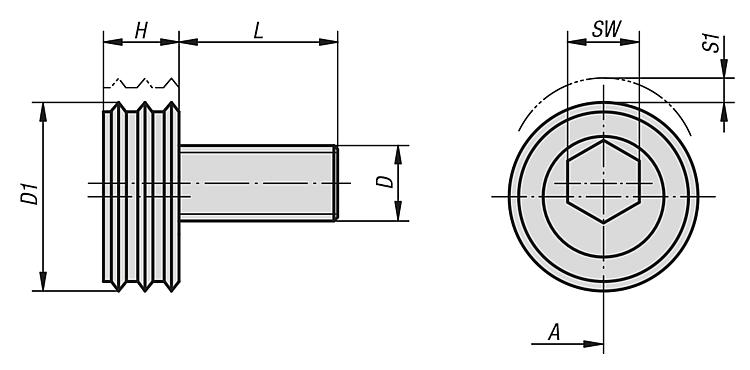

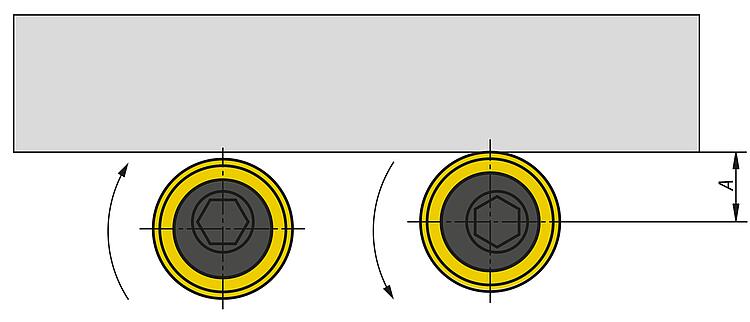

"A" = distancia desde la pieza de trabajo hasta el centro de la rosca (tornillo tensor).A petición:Tornillos de repuesto para tornillos excéntricos de sujeción K1969.Principio de función:Proceso de sujeción:
1. Enroscar el tornillo excéntrico hasta el tope.
2. A continuación, girar el tornillo excéntrico una vuelta hacia atrás.
3. Colocar la pieza.
4. Para sujetar la pieza, girar el tornillo excéntrico en el sentido de las agujas del reloj.
(El hexágono interior del tornillo excéntrico debe quedar a la derecha después de sujetarlo).

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
