        Tornillos excéntricos de sujeción con tuerca hexagonal

Descripción del artículo/Imágenes del producto

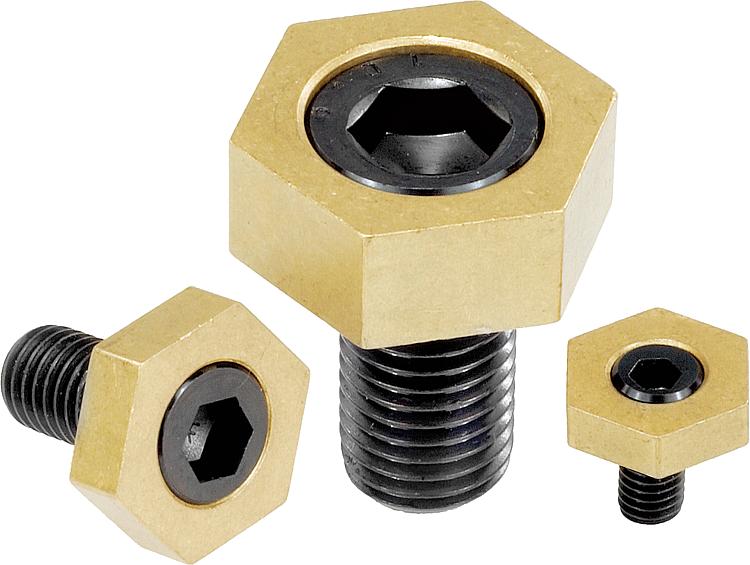

DescripciónMaterial:Tornillo excéntrico de acero para temple y revenido.

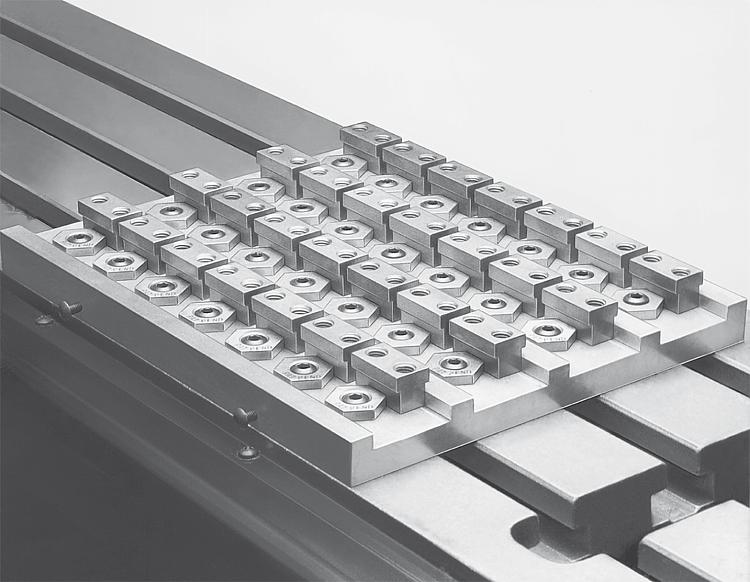

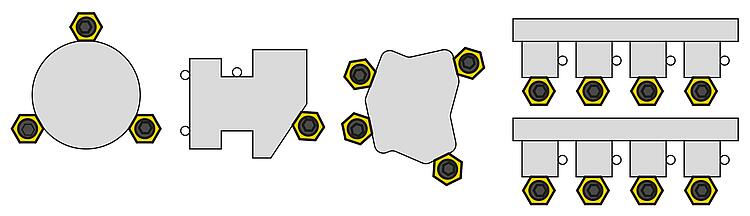

Tuerca hexagonal de latón.Versión:Tornillo excéntrico tratado en caliente con 10.9 y bruñido.Indicación:Gracias a la altura de montaje extremadamente baja de los tornillos excéntricos de sujeción con tuerca hexagonal, se puede resolver una gran variedad de problemas en la construcción de aparatos y dispositivos. La tuerca tensora de latón garantiza una sujeción de las piezas de trabajo cuidadosa, a la vez que resistente y segura. El uso de varios dispositivos de sujeción de leva permite el reequipamiento de paletas enteras.

Para la sujeción se recomienda una dirección de giro en sentido horario. El hexágono interior del tornillo debe encontrarse hacia la derecha después de la sujeción. (Atornillar del todo el tornillo excéntrico y luego retroceder una vuelta.)

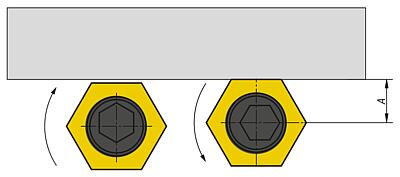

"A" = distancia desde la pieza de trabajo hasta el centro de la rosca (tornillo tensor).Montaje:Proceso de sujeción:
1. Enroscar el tornillo excéntrico hasta el tope.
2. A continuación, girar el tornillo excéntrico una vuelta hacia atrás.
3. Colocar la pieza.

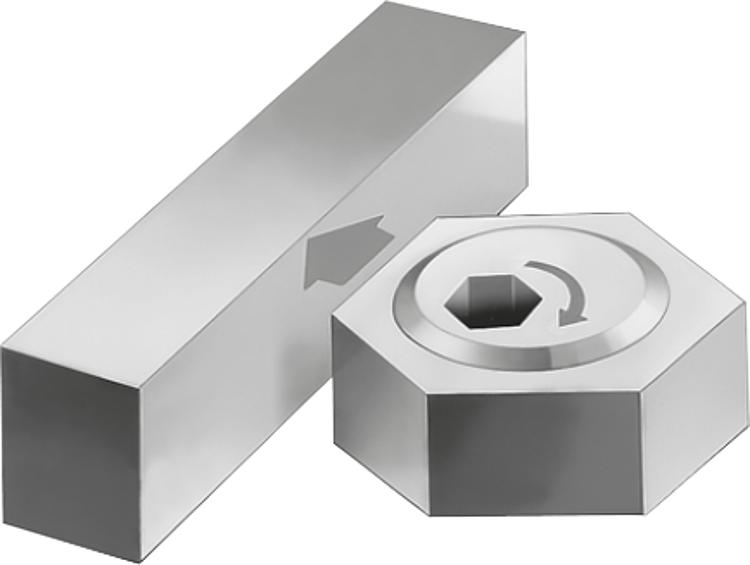

4. Para sujetar la pieza, girar el tornillo excéntrico en el sentido de las agujas del reloj. (El hexágono interior del tornillo excéntrico debe quedar a la derecha después de sujetarlo).

A petición:Tornillos de repuesto para tornillos excéntricos de sujeción 04521-10.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04435 Tornillos excéntricos de sujeción con tuerca hexagonal

391 kB

Planos

Selección/filtro de artículos

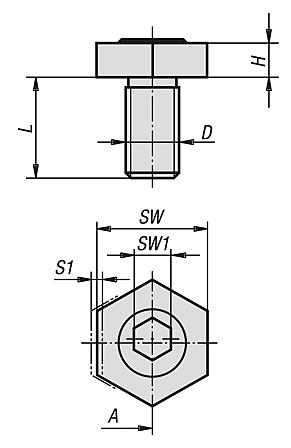

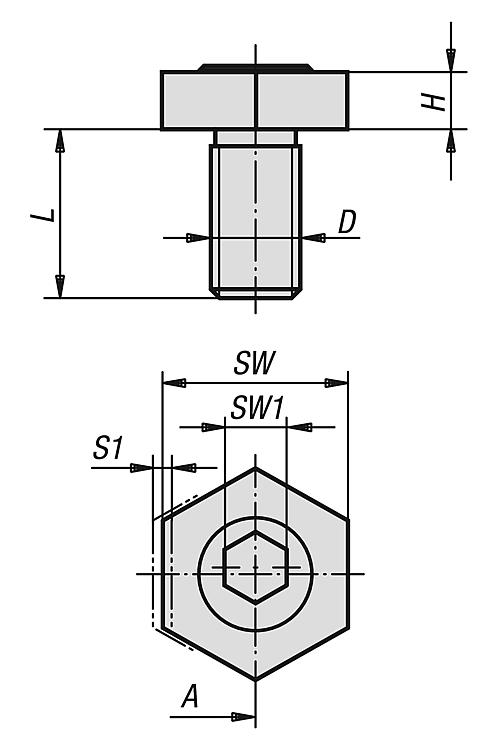

Referencia	A	D	H	L	SW	SW1	S1 (Recorrido)	Fuerza de sujeción kN	Par de apriete máx. Nm	Accesorios NLM	Precio
04435-04	3,8	M4	2,8	10	8	3	0,76	0,91	2	04521-10-0410	172.48 MXN
04435-06	7,8	M6	4,8	12	16	4	1,01	3,56	8,5	04521-10-0612	184.24 MXN
04435-08	10,2	M8	4,8	15	20,6	5	1,01	3,56	11,3	04521-10-0815	230.72 MXN
04435-10	10,2	M10	6,4	20	20,6	7	1,27	8,89	28	04521-10-1020	207.48 MXN
04435-12	12,7	M12	9,5	25	25,4	8	2,03	17,79	88	04521-10-1225	288.12 MXN
04435-16	15	M16	12,7	30	30,2	12	2,54	26,68	125	04521-10-1630	428.96 MXN
