        Pasadores cónicos ISO 2339 de acero o acero inoxidable forma B

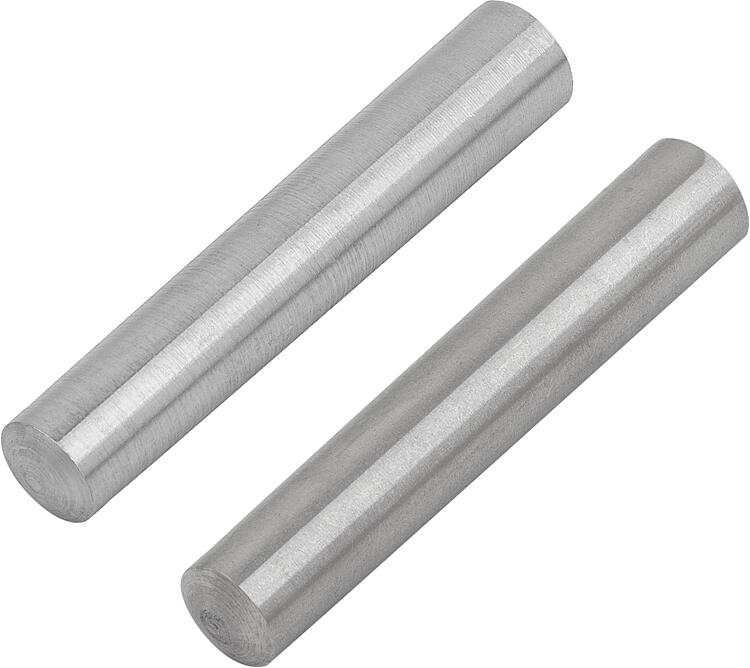

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero o acero inoxidable.Versión:Acabado natural.Indicación:Los pasadores cónicos ISO 2339 están disponibles en acero o acero inoxidable y son componentes esenciales en la construcción de máquinas. Estos pasadores cumplen los estándares internacionales de la norma ISO 2339 y ofrecen una solución de unión fiable para diversas aplicaciones en máquinas e instalaciones. La construcción de acero o acero inoxidable garantiza una elevada estabilidad y resistencia a la corrosión, en función de los requerimientos específicos de la aplicación. La forma B cónica facilita el montaje y garantiza una unión segura. Este pasador cónico ofrece unas elevadas capacidad de carga y durabilidad, idóneas para las grandes exigencias en la construcción de máquinas.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03319 Pasadores cónicos ISO 2339 de acero o acero inoxidable forma B

177 kB

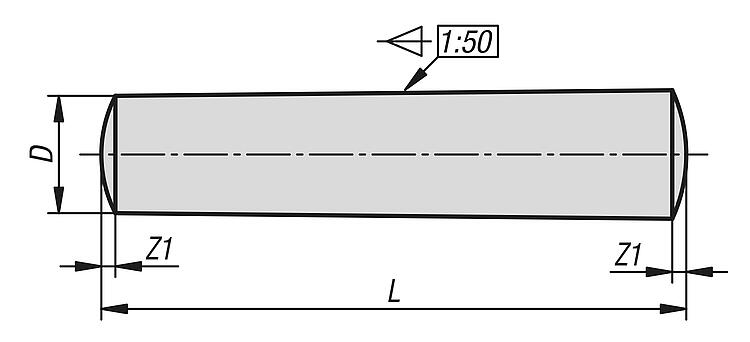

Planos

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D	L	Z1	Precio
03319-0020010	B	acero	2	10	0,25	8.43 MXN
03319-0020012	B	acero	2	12	0,25	8.43 MXN
03319-0020014	B	acero	2	14	0,25	8.74 MXN
03319-0020016	B	acero	2	16	0,25	10.54 MXN
03319-0020018	B	acero	2	18	0,25	4.82 MXN
03319-0020020	B	acero	2	20	0,25	4.82 MXN
03319-0020022	B	acero	2	22	0,25	6.33 MXN
03319-0020024	B	acero	2	24	0,25	6.33 MXN
03319-0020026	B	acero	2	26	0,25	6.62 MXN
03319-0020028	B	acero	2	28	0,25	6.93 MXN
03319-0020030	B	acero	2	30	0,25	7.22 MXN
03319-0020032	B	acero	2	32	0,25	7.53 MXN
03319-0020036	B	acero	2	36	0,25	7.53 MXN
03319-0020040	B	acero	2	40	0,25	7.83 MXN
03319-0020045	B	acero	2	45	0,25	8.13 MXN
03319-0020050	B	acero	2	50	0,25	9.03 MXN
03319-0025010	B	acero	2,5	10	0,3	5.73 MXN
03319-0025012	B	acero	2,5	12	0,3	5.73 MXN
03319-0025014	B	acero	2,5	14	0,3	5.73 MXN
03319-0025016	B	acero	2,5	16	0,3	6.02 MXN
03319-0025018	B	acero	2,5	18	0,3	6.93 MXN
03319-0025020	B	acero	2,5	20	0,3	6.93 MXN
03319-0025022	B	acero	2,5	22	0,3	6.93 MXN
03319-0025024	B	acero	2,5	24	0,3	9.94 MXN
03319-0025026	B	acero	2,5	26	0,3	7.53 MXN
03319-0025028	B	acero	2,5	28	0,3	7.53 MXN
03319-0025030	B	acero	2,5	30	0,3	7.83 MXN
03319-0025032	B	acero	2,5	32	0,3	8.13 MXN
03319-0025036	B	acero	2,5	36	0,3	8.43 MXN
03319-0025040	B	acero	2,5	40	0,3	8.74 MXN
03319-0025045	B	acero	2,5	45	0,3	9.63 MXN
03319-0025050	B	acero	2,5	50	0,3	10.23 MXN
03319-0025055	B	acero	2,5	55	0,3	13.55 MXN
03319-0025060	B	acero	2,5	60	0,3	16.25 MXN
03319-0030010	B	acero	3	10	0,4	6.02 MXN
03319-0030012	B	acero	3	12	0,4	6.02 MXN
03319-0030014	B	acero	3	14	0,4	6.33 MXN
03319-0030016	B	acero	3	16	0,4	8.43 MXN
03319-0030018	B	acero	3	18	0,4	6.62 MXN
03319-0030020	B	acero	3	20	0,4	6.93 MXN
03319-0030022	B	acero	3	22	0,4	7.22 MXN
03319-0030024	B	acero	3	24	0,4	8.13 MXN
03319-0030026	B	acero	3	26	0,4	8.13 MXN
03319-0030028	B	acero	3	28	0,4	8.13 MXN
03319-0030030	B	acero	3	30	0,4	8.43 MXN
03319-0030032	B	acero	3	32	0,4	8.74 MXN
03319-0030036	B	acero	3	36	0,4	9.03 MXN
03319-0030040	B	acero	3	40	0,4	9.94 MXN
03319-0030045	B	acero	3	45	0,4	10.23 MXN
03319-0030050	B	acero	3	50	0,4	11.75 MXN
03319-0030055	B	acero	3	55	0,4	13.85 MXN
03319-0030060	B	acero	3	60	0,4	14.15 MXN
03319-0040010	B	acero	4	10	0,5	6.02 MXN
03319-0040012	B	acero	4	12	0,5	6.33 MXN
03319-0040014	B	acero	4	14	0,5	6.93 MXN
03319-0040016	B	acero	4	16	0,5	6.93 MXN
03319-0040018	B	acero	4	18	0,5	7.53 MXN
03319-0040020	B	acero	4	20	0,5	8.13 MXN
03319-0040022	B	acero	4	22	0,5	8.13 MXN
03319-0040024	B	acero	4	24	0,5	8.43 MXN
03319-0040026	B	acero	4	26	0,5	8.43 MXN
03319-0040028	B	acero	4	28	0,5	9.34 MXN
03319-0040030	B	acero	4	30	0,5	9.94 MXN
03319-0040032	B	acero	4	32	0,5	11.14 MXN
03319-0040036	B	acero	4	36	0,5	11.14 MXN
03319-0040040	B	acero	4	40	0,5	11.75 MXN
03319-0040045	B	acero	4	45	0,5	13.24 MXN
03319-0040050	B	acero	4	50	0,5	13.55 MXN
03319-0040055	B	acero	4	55	0,5	14.45 MXN
03319-0040060	B	acero	4	60	0,5	23.48 MXN
03319-0040070	B	acero	4	70	0,5	23.48 MXN
03319-0040080	B	acero	4	80	0,5	23.79 MXN
03319-0040090	B	acero	4	90	0,5	24.99 MXN
03319-0040100	B	acero	4	100	0,5	28.00 MXN
03319-0050014	B	acero	5	14	0,63	6.93 MXN
03319-0050016	B	acero	5	16	0,63	7.83 MXN
03319-0050018	B	acero	5	18	0,63	7.83 MXN
03319-0050020	B	acero	5	20	0,63	8.74 MXN
03319-0050022	B	acero	5	22	0,63	8.74 MXN
03319-0050024	B	acero	5	24	0,63	9.34 MXN
03319-0050026	B	acero	5	26	0,63	9.63 MXN
03319-0050028	B	acero	5	28	0,63	9.94 MXN
03319-0050030	B	acero	5	30	0,63	11.14 MXN
03319-0050032	B	acero	5	32	0,63	11.14 MXN
03319-0050036	B	acero	5	36	0,63	12.04 MXN
03319-0050040	B	acero	5	40	0,63	13.24 MXN
03319-0050045	B	acero	5	45	0,63	13.85 MXN
03319-0050050	B	acero	5	50	0,63	15.05 MXN
03319-0050055	B	acero	5	55	0,63	15.36 MXN
03319-0050060	B	acero	5	60	0,63	18.66 MXN
03319-0050065	B	acero	5	65	0,63	20.78 MXN
03319-0050070	B	acero	5	70	0,63	21.38 MXN
03319-0050080	B	acero	5	80	0,63	24.39 MXN
03319-0050090	B	acero	5	90	0,63	26.19 MXN
03319-0050100	B	acero	5	100	0,63	28.29 MXN
03319-0060020	B	acero	6	20	0,8	15.36 MXN
03319-0060022	B	acero	6	22	0,8	9.94 MXN
03319-0060024	B	acero	6	24	0,8	10.54 MXN
03319-0060026	B	acero	6	26	0,8	12.35 MXN
03319-0060028	B	acero	6	28	0,8	12.95 MXN
03319-0060030	B	acero	6	30	0,8	14.15 MXN
03319-0060032	B	acero	6	32	0,8	14.45 MXN
03319-0060036	B	acero	6	36	0,8	15.36 MXN
03319-0060040	B	acero	6	40	0,8	16.56 MXN
03319-0060045	B	acero	6	45	0,8	19.57 MXN
03319-0060050	B	acero	6	50	0,8	19.57 MXN
03319-0060055	B	acero	6	55	0,8	20.17 MXN
03319-0060060	B	acero	6	60	0,8	23.48 MXN
03319-0060070	B	acero	6	70	0,8	25.89 MXN
03319-0060080	B	acero	6	80	0,8	28.60 MXN
03319-0060090	B	acero	6	90	0,8	31.01 MXN
03319-0060100	B	acero	6	100	0,8	39.44 MXN
03319-0060110	B	acero	6	110	0,8	60.20 MXN
03319-0060120	B	acero	6	120	0,8	61.11 MXN
03319-0060130	B	acero	6	130	0,8	75.56 MXN
03319-0080024	B	acero	8	24	1	16.25 MXN
03319-0080026	B	acero	8	26	1	17.77 MXN
03319-0080028	B	acero	8	28	1	18.06 MXN
03319-0080030	B	acero	8	30	1	19.26 MXN
03319-0080032	B	acero	8	32	1	21.07 MXN
03319-0080036	B	acero	8	36	1	23.79 MXN
03319-0080040	B	acero	8	40	1	29.50 MXN
03319-0080045	B	acero	8	45	1	23.48 MXN
03319-0080050	B	acero	8	50	1	29.81 MXN
03319-0080055	B	acero	8	55	1	32.51 MXN
03319-0080060	B	acero	8	60	1	36.12 MXN
03319-0080070	B	acero	8	70	1	60.51 MXN
03319-0080080	B	acero	8	80	1	43.34 MXN
03319-0080090	B	acero	8	90	1	50.27 MXN
03319-0080100	B	acero	8	100	1	59.91 MXN
03319-0080110	B	acero	8	110	1	68.33 MXN
03319-0080120	B	acero	8	120	1	73.75 MXN
03319-0080130	B	acero	8	130	1	94.51 MXN
03319-0080140	B	acero	8	140	1	101.14 MXN
03319-0080150	B	acero	8	150	1	122.51 MXN
03319-0100028	B	acero	10	28	1,2	27.09 MXN
03319-0100030	B	acero	10	30	1,2	30.41 MXN
03319-0100032	B	acero	10	32	1,2	31.30 MXN
03319-0100036	B	acero	10	36	1,2	31.91 MXN
03319-0100040	B	acero	10	40	1,2	36.43 MXN
03319-0100045	B	acero	10	45	1,2	37.93 MXN
03319-0100050	B	acero	10	50	1,2	40.94 MXN
03319-0100055	B	acero	10	55	1,2	50.88 MXN
03319-0100060	B	acero	10	60	1,2	54.49 MXN
03319-0100065	B	acero	10	65	1,2	59.91 MXN
03319-0100070	B	acero	10	70	1,2	61.11 MXN
03319-0100080	B	acero	10	80	1,2	68.63 MXN
03319-0100090	B	acero	10	90	1,2	74.05 MXN
03319-0100100	B	acero	10	100	1,2	86.09 MXN
03319-0100110	B	acero	10	110	1,2	91.50 MXN
03319-0100120	B	acero	10	120	1,2	98.73 MXN
03319-0100130	B	acero	10	130	1,2	115.58 MXN
03319-0100140	B	acero	10	140	1,2	116.49 MXN
03319-0100150	B	acero	10	150	1,2	126.73 MXN
03319-0120030	B	acero	12	30	1,6	38.84 MXN
03319-0120032	B	acero	12	32	1,6	39.13 MXN
03319-0120036	B	acero	12	36	1,6	40.64 MXN
03319-0120040	B	acero	12	40	1,6	46.35 MXN
03319-0120045	B	acero	12	45	1,6	50.88 MXN
03319-0120050	B	acero	12	50	1,6	53.89 MXN
03319-0120055	B	acero	12	55	1,6	59.00 MXN
03319-0120060	B	acero	12	60	1,6	63.81 MXN
03319-0120070	B	acero	12	70	1,6	79.17 MXN
03319-0120080	B	acero	12	80	1,6	86.69 MXN
03319-0120090	B	acero	12	90	1,6	90.61 MXN
03319-0120100	B	acero	12	100	1,6	106.86 MXN
03319-0120110	B	acero	12	110	1,6	128.23 MXN
03319-0120120	B	acero	12	120	1,6	150.81 MXN
03319-0120130	B	acero	12	130	1,6	173.08 MXN
03319-0120140	B	acero	12	140	1,6	173.08 MXN
03319-0120150	B	acero	12	150	1,6	193.84 MXN
03319-0140040	B	acero	14	40	1,8	65.32 MXN
03319-0140045	B	acero	14	45	1,8	72.55 MXN
03319-0140050	B	acero	14	50	1,8	80.98 MXN
03319-0140055	B	acero	14	55	1,8	86.39 MXN
03319-0140060	B	acero	14	60	1,8	93.02 MXN
03319-0140070	B	acero	14	70	1,8	105.06 MXN
03319-0140080	B	acero	14	80	1,8	120.71 MXN
03319-0140090	B	acero	14	90	1,8	130.34 MXN
03319-0140100	B	acero	14	100	1,8	158.03 MXN
03319-0140110	B	acero	14	110	1,8	176.69 MXN
03319-0140120	B	acero	14	120	1,8	193.55 MXN
03319-0140130	B	acero	14	130	1,8	228.76 MXN
03319-0140140	B	acero	14	140	1,8	243.21 MXN
03319-0140150	B	acero	14	150	1,8	275.72 MXN
03319-0160040	B	acero	16	40	2	91.50 MXN
03319-0160045	B	acero	16	45	2	97.23 MXN
03319-0160050	B	acero	16	50	2	103.85 MXN
03319-0160055	B	acero	16	55	2	112.57 MXN
03319-0160060	B	acero	16	60	2	117.99 MXN
03319-0160070	B	acero	16	70	2	139.06 MXN
03319-0160080	B	acero	16	80	2	151.10 MXN
03319-0160090	B	acero	16	90	2	167.06 MXN
03319-0160100	B	acero	16	100	2	187.82 MXN
03319-0160110	B	acero	16	110	2	204.39 MXN
03319-0160120	B	acero	16	120	2	223.65 MXN
03319-0160130	B	acero	16	130	2	257.66 MXN
03319-0160140	B	acero	16	140	2	281.13 MXN
03319-0160150	B	acero	16	150	2	330.20 MXN
03319-0160165	B	acero	16	165	2	476.78 MXN
03319-0160180	B	acero	16	180	2	502.38 MXN
03319-1020010	B	acero inoxidable	2	10	0,25	24.99 MXN
03319-1020012	B	acero inoxidable	2	12	0,25	26.19 MXN
03319-1020014	B	acero inoxidable	2	14	0,25	29.20 MXN
03319-1020016	B	acero inoxidable	2	16	0,25	30.41 MXN
03319-1020018	B	acero inoxidable	2	18	0,25	31.91 MXN
03319-1020020	B	acero inoxidable	2	20	0,25	33.11 MXN
03319-1020022	B	acero inoxidable	2	22	0,25	34.62 MXN
03319-1020024	B	acero inoxidable	2	24	0,25	36.12 MXN
03319-1020026	B	acero inoxidable	2	26	0,25	38.23 MXN
03319-1020028	B	acero inoxidable	2	28	0,25	39.44 MXN
03319-1020030	B	acero inoxidable	2	30	0,25	41.24 MXN
03319-1020032	B	acero inoxidable	2	32	0,25	41.85 MXN
03319-1020036	B	acero inoxidable	2	36	0,25	50.57 MXN
03319-1025012	B	acero inoxidable	2,5	12	0,3	21.07 MXN
03319-1025014	B	acero inoxidable	2,5	14	0,3	21.07 MXN
03319-1025016	B	acero inoxidable	2,5	16	0,3	22.58 MXN
03319-1025018	B	acero inoxidable	2,5	18	0,3	24.39 MXN
03319-1025020	B	acero inoxidable	2,5	20	0,3	25.59 MXN
03319-1025022	B	acero inoxidable	2,5	22	0,3	27.09 MXN
03319-1025024	B	acero inoxidable	2,5	24	0,3	30.10 MXN
03319-1025026	B	acero inoxidable	2,5	26	0,3	31.30 MXN
03319-1025028	B	acero inoxidable	2,5	28	0,3	32.51 MXN
03319-1025030	B	acero inoxidable	2,5	30	0,3	34.02 MXN
03319-1025032	B	acero inoxidable	2,5	32	0,3	35.83 MXN
03319-1025036	B	acero inoxidable	2,5	36	0,3	38.23 MXN
03319-1030012	B	acero inoxidable	3	12	0,4	21.38 MXN
03319-1030014	B	acero inoxidable	3	14	0,4	actualmente no disponible
03319-1030016	B	acero inoxidable	3	16	0,4	22.88 MXN
03319-1030018	B	acero inoxidable	3	18	0,4	24.99 MXN
03319-1030020	B	acero inoxidable	3	20	0,4	28.90 MXN
03319-1030022	B	acero inoxidable	3	22	0,4	31.91 MXN
03319-1030024	B	acero inoxidable	3	24	0,4	35.22 MXN
03319-1030026	B	acero inoxidable	3	26	0,4	38.23 MXN
03319-1030028	B	acero inoxidable	3	28	0,4	39.73 MXN
03319-1030030	B	acero inoxidable	3	30	0,4	42.74 MXN
03319-1030032	B	acero inoxidable	3	32	0,4	44.55 MXN
03319-1030036	B	acero inoxidable	3	36	0,4	46.06 MXN
03319-1030040	B	acero inoxidable	3	40	0,4	48.76 MXN
03319-1030045	B	acero inoxidable	3	45	0,4	52.37 MXN
03319-1030050	B	acero inoxidable	3	50	0,4	55.09 MXN
03319-1040018	B	acero inoxidable	4	18	0,5	34.62 MXN
03319-1040020	B	acero inoxidable	4	20	0,5	37.93 MXN
03319-1040022	B	acero inoxidable	4	22	0,5	41.85 MXN
03319-1040024	B	acero inoxidable	4	24	0,5	46.06 MXN
03319-1040026	B	acero inoxidable	4	26	0,5	49.67 MXN
03319-1040028	B	acero inoxidable	4	28	0,5	52.68 MXN
03319-1040030	B	acero inoxidable	4	30	0,5	56.29 MXN
03319-1040032	B	acero inoxidable	4	32	0,5	60.20 MXN
03319-1040036	B	acero inoxidable	4	36	0,5	65.62 MXN
03319-1040040	B	acero inoxidable	4	40	0,5	72.24 MXN
03319-1040045	B	acero inoxidable	4	45	0,5	79.77 MXN
03319-1040050	B	acero inoxidable	4	50	0,5	86.09 MXN
03319-1040055	B	acero inoxidable	4	55	0,5	93.02 MXN
03319-1040060	B	acero inoxidable	4	60	0,5	102.65 MXN
03319-1050020	B	acero inoxidable	5	20	0,63	51.48 MXN
03319-1050022	B	acero inoxidable	5	22	0,63	55.38 MXN
03319-1050024	B	acero inoxidable	5	24	0,63	56.59 MXN
03319-1050026	B	acero inoxidable	5	26	0,63	62.92 MXN
03319-1050028	B	acero inoxidable	5	28	0,63	65.93 MXN
03319-1050030	B	acero inoxidable	5	30	0,63	71.95 MXN
03319-1050032	B	acero inoxidable	5	32	0,63	73.44 MXN
03319-1050036	B	acero inoxidable	5	36	0,63	83.68 MXN
03319-1050040	B	acero inoxidable	5	40	0,63	87.60 MXN
03319-1050045	B	acero inoxidable	5	45	0,63	99.04 MXN
03319-1050050	B	acero inoxidable	5	50	0,63	103.85 MXN
03319-1050055	B	acero inoxidable	5	55	0,63	108.07 MXN
03319-1050060	B	acero inoxidable	5	60	0,63	117.39 MXN
03319-1050070	B	acero inoxidable	5	70	0,63	127.93 MXN
03319-1060024	B	acero inoxidable	6	24	0,8	75.25 MXN
03319-1060026	B	acero inoxidable	6	26	0,8	79.17 MXN
03319-1060028	B	acero inoxidable	6	28	0,8	82.18 MXN
03319-1060030	B	acero inoxidable	6	30	0,8	86.69 MXN
03319-1060032	B	acero inoxidable	6	32	0,8	92.11 MXN
03319-1060036	B	acero inoxidable	6	36	0,8	97.83 MXN
03319-1060040	B	acero inoxidable	6	40	0,8	106.86 MXN
03319-1060045	B	acero inoxidable	6	45	0,8	118.59 MXN
03319-1060050	B	acero inoxidable	6	50	0,8	125.82 MXN
03319-1060055	B	acero inoxidable	6	55	0,8	145.08 MXN
03319-1060060	B	acero inoxidable	6	60	0,8	155.62 MXN
03319-1060070	B	acero inoxidable	6	70	0,8	173.68 MXN
03319-1080028	B	acero inoxidable	8	28	1	128.23 MXN
03319-1080030	B	acero inoxidable	8	30	1	148.69 MXN
03319-1080032	B	acero inoxidable	8	32	1	159.24 MXN
03319-1080036	B	acero inoxidable	8	36	1	182.41 MXN
03319-1080040	B	acero inoxidable	8	40	1	198.66 MXN
03319-1080045	B	acero inoxidable	8	45	1	212.51 MXN
03319-1080050	B	acero inoxidable	8	50	1	233.88 MXN
03319-1080055	B	acero inoxidable	8	55	1	257.66 MXN
03319-1080060	B	acero inoxidable	8	60	1	279.93 MXN
03319-1080070	B	acero inoxidable	8	70	1	299.19 MXN
03319-1080080	B	acero inoxidable	8	80	1	323.58 MXN
03319-1080090	B	acero inoxidable	8	90	1	352.77 MXN
03319-1080100	B	acero inoxidable	8	100	1	378.97 MXN
03319-1100032	B	acero inoxidable	10	32	1,2	211.01 MXN
03319-1100036	B	acero inoxidable	10	36	1,2	232.37 MXN
03319-1100040	B	acero inoxidable	10	40	1,2	241.71 MXN
03319-1100045	B	acero inoxidable	10	45	1,2	254.65 MXN
03319-1100050	B	acero inoxidable	10	50	1,2	263.38 MXN
03319-1100055	B	acero inoxidable	10	55	1,2	295.29 MXN
03319-1100060	B	acero inoxidable	10	60	1,2	322.38 MXN
03319-1100070	B	acero inoxidable	10	70	1,2	354.58 MXN
03319-1100080	B	acero inoxidable	10	80	1,2	378.97 MXN
03319-1100090	B	acero inoxidable	10	90	1,2	431.03 MXN
03319-1100100	B	acero inoxidable	10	100	1,2	466.86 MXN
