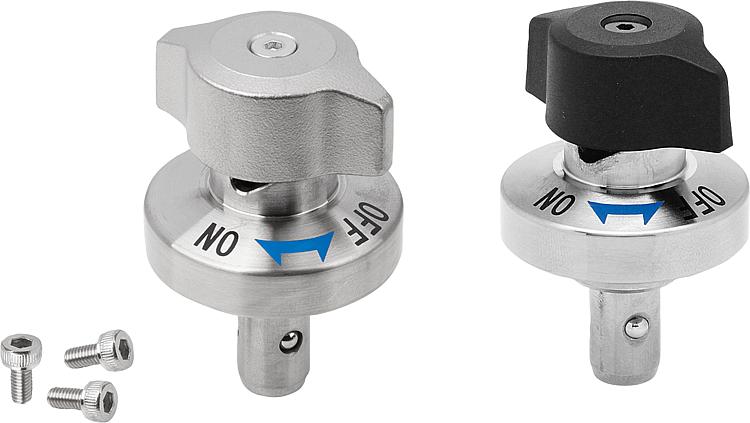

        Pernos de bloqueo de bola con accionamiento y cabezal giratorio de plástico o acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de acero inoxidable.
Perno de acero o acero inoxidable.
Botón giratorio de termoplástico PA (poliamida) o acero inoxidable.
Bola y muelle de acero inoxidable.Versión:Carcasa con acabado natural.
Perno de acero tratado en caliente y niquelado.
Perno de acero inoxidable tratado en caliente.
Botón giratorio reforzado con fibra de vidrio, negro o de acabado natural.

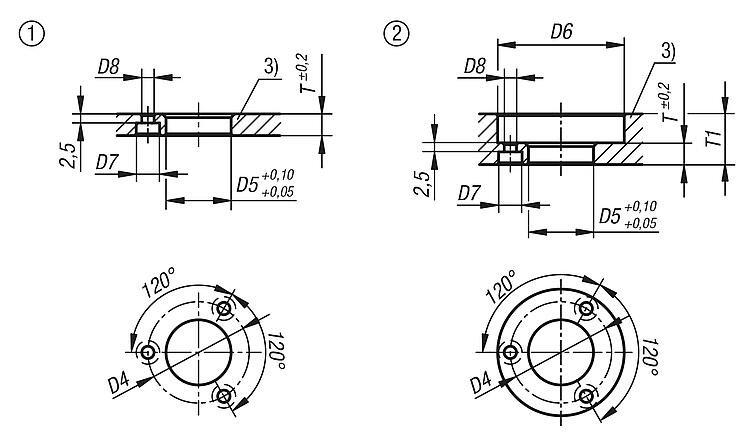

Bola tratada en caliente.Indicación:Opción de montaje 1 para grosor de placa de 6 o 12 mm.
Opción de montaje 2 para grosor de placa hasta 20 mm.
Incluye tornillos de fijación M2 o M3.

En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.

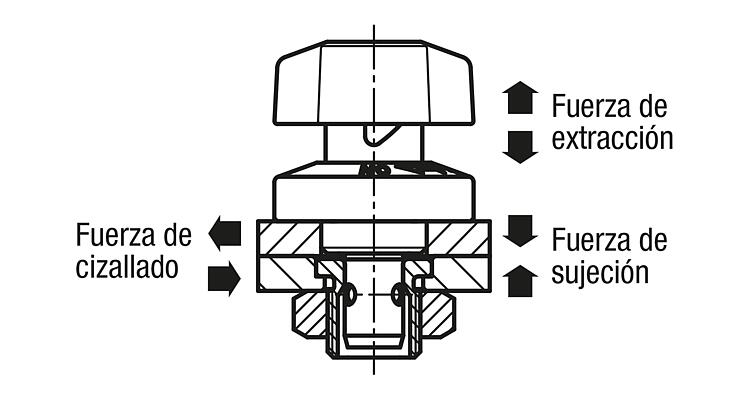

Atención:Las fuerzas de extracción indicadas solo son aplicables en combinación con casquillos receptores 03192-02.Accesorios:Casquillo receptor 03192-02.Indicación sobre el dibujo:

1) Opción de montaje 1
2) Opción de montaje 2
3) Placa

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03192-01 Pernos de bloqueo de bola con accionamiento y cabezal giratorio de plástico o acero inoxidable

279 kB

Indicación técnica para pernos de bloqueo de bola

158 kB

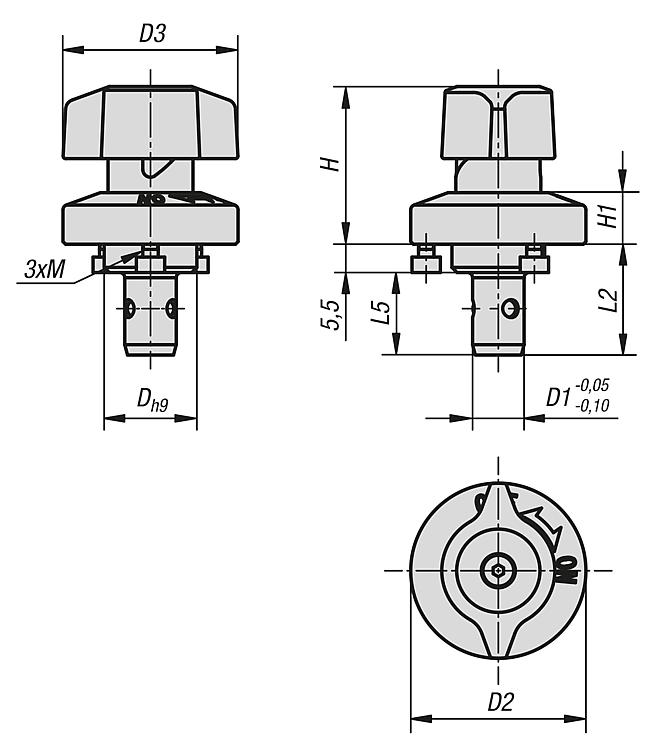

Planos

Selección/filtro de artículos

Referencia	Material del componente	Versión 2	D	D1	D2	D3	D4	H	H1	L2	L5	M	D5	D6	D7	D8	T	T1	Fuerza de retención N	Fuerza de sujeción N	Fuerza de cizallado kN	Fuerza de extracción F kN	Resistente a la temperatura	Precio
03192-01-620	poliamida	perno de acero	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	910.00 MXN
03192-01-1022	poliamida	perno de acero	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	955.36 MXN
03192-01-1028	poliamida	perno de acero	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	955.36 MXN
03192-01-1620	acero inoxidable	perno de acero inoxidable	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	1,475.88 MXN
03192-01-11022	acero inoxidable	perno de acero inoxidable	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	1,543.92 MXN
03192-01-11028	acero inoxidable	perno de acero inoxidable	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	1,543.92 MXN
